Maxxus AirBike 90 PRO Bedienungs- Und Montageanleitung Seite 7

Montage

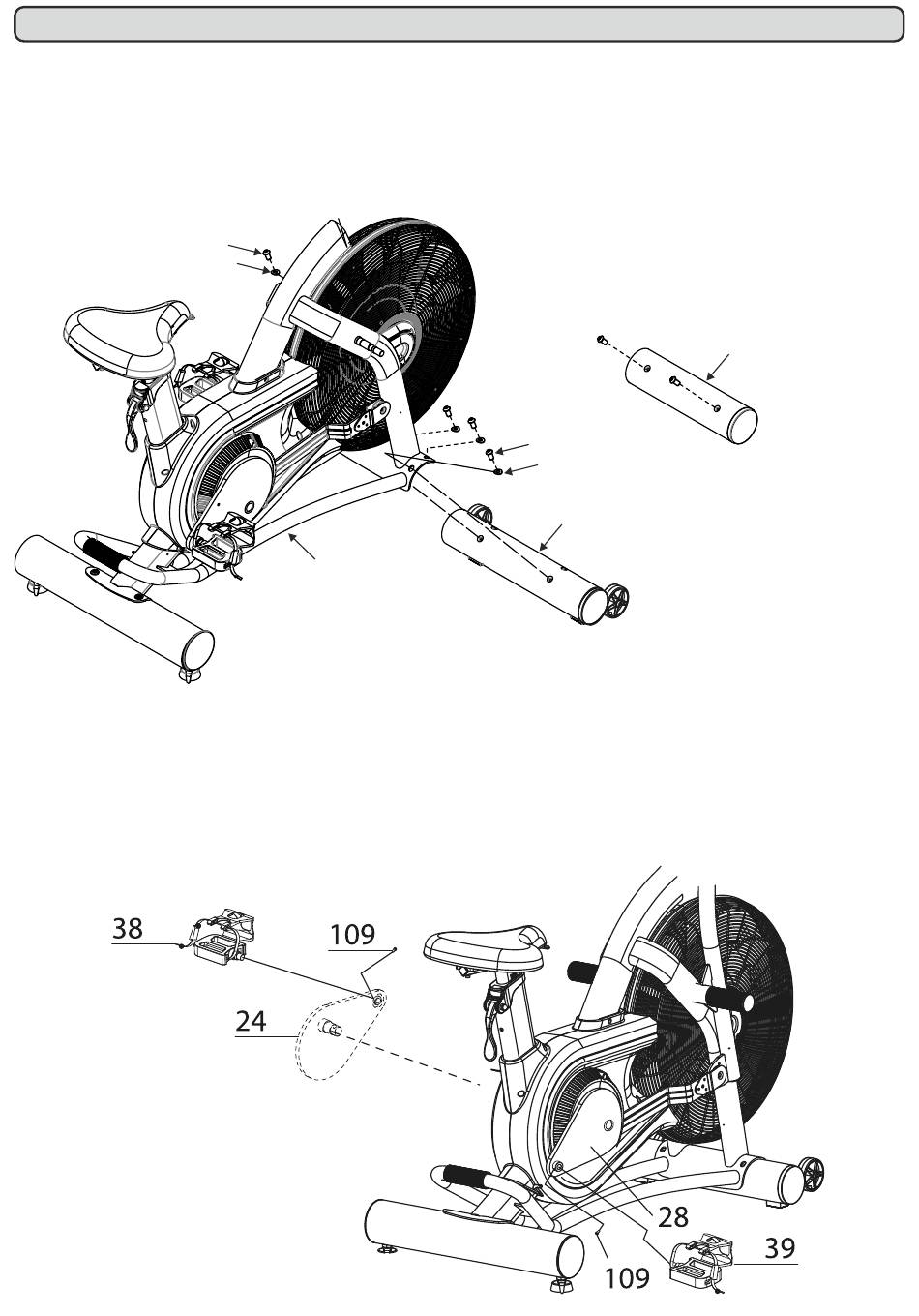

Schritt 2: Montage des vorderen Standrohres
Lösen und entfernen Sie die Transportsicherung an der vorderen Aufnahme des Basisrahmen (1) und
entfernen Sie dann die Transportsicherung.
Befestigen Sie dann das vordere Standrohr (40) mit vier Innensechskantschrauben M10x20 (108) und
vier Wellscheibenscheiben M10 (112) an der vorderen Aufnahme des Basisrahmens (1).
108
112
Transportsicherung
108
112
40
1
Schritt 3: Montage der Pedale
Lösen Sie die Schraube (109) am linken Pedalarm (24). Setzen Sie dann das Gewinde der linken Pedal (38) in
die Aufnahme des linken Pedalarms ein und schrauben Sie diese gegen den Uhrzeigersinn fest.
Ziehen Sie dann die Schraube (109) wieder fest an.
Verfahren Sie ebenso mit der rechten Pedale (39). Beachten Sie hierbei, dass diese Pedal im Uhrzeigersinn
angezogen wird.
Die Pedale sind leicht zu identifizieren, da Sie mit Markierungen „R" für rechts und „L" für links versehen sind.
7
