Maxxus AirBike 90 PRO Bedienungs- Und Montageanleitung Seite 8

Montage

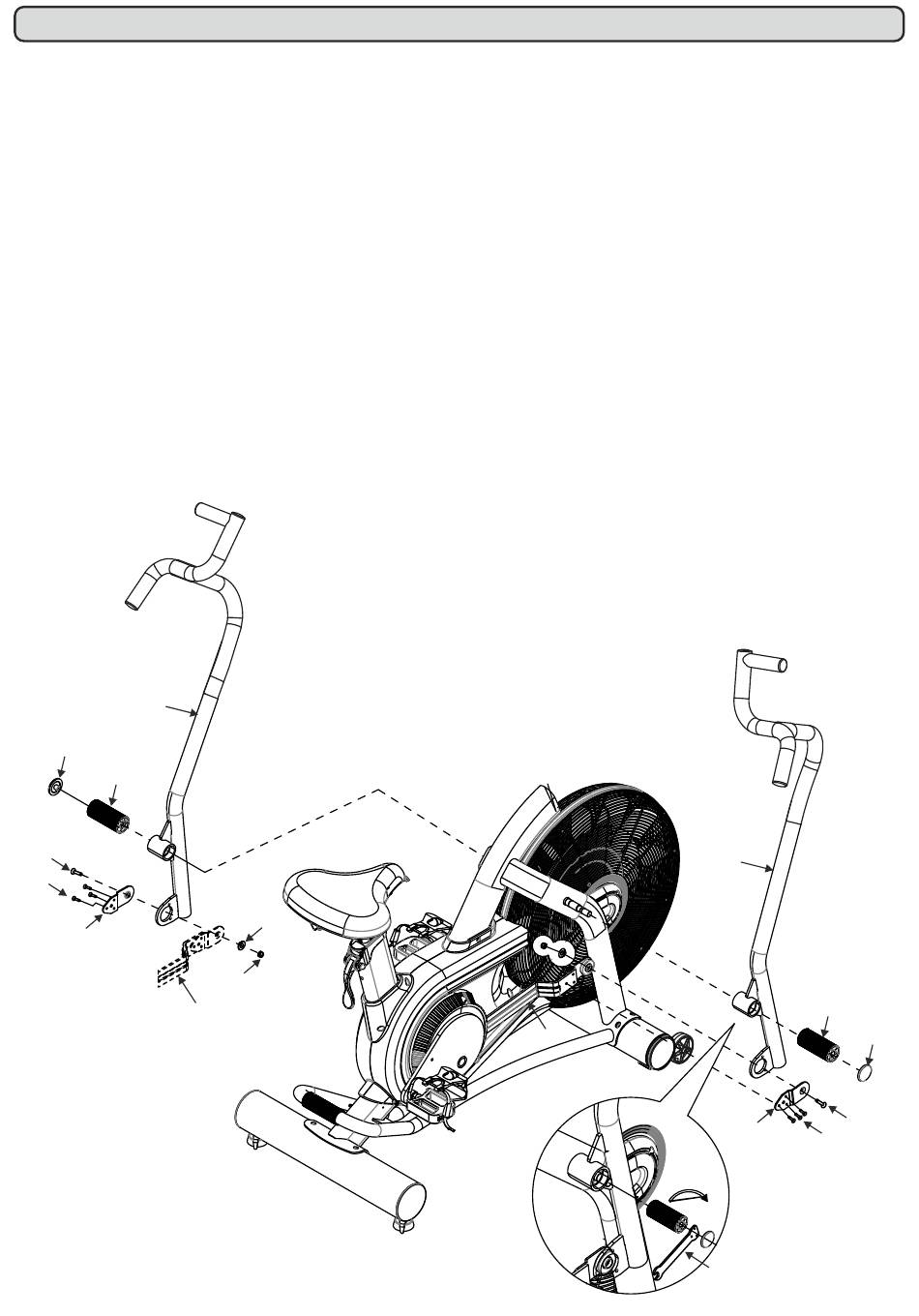

Schritt 4: Montage der Handgriff
Schritt 4.1
Setzen Sie den rechten Handgriff (58) an der rechten Achse des Basisrahmens (1) ein.
Schieben Sie dann die Fußstütze (83) auf die Achse des Basisrahmens (1) und ziehen diese mit dem
Spezial-Schraubenschlüssel im Uhrzeigersinn fest an - siehe Abbildung Kreisausschnitt.
Setzen Sie zum Abschluss die Abdeckkappe (84) auf der Außenseite der Fußstütze (83) ein.
Schritt 4.2
Befestigen Sie nun die rechte Verbindungsstange (29) des Basisrahmens an der unteren Aufnahme des
Handgriffs (58). Verwenden Sie hierzu die Montageplatte, rechts (74), eine Distanzscheibe (75), eine
Innensechskantschraube M8x30 (105) und eine Sicherungsmutter M8 (93).
Ziehen Sie die Innensechskantschraube M8x30 (105) noch nicht fest an!
Schritt 4.3
Befestigen Sie die Montageplatte, rechts (74) mit drei Innensechskantschraube M6x15 (107) an der
Verbindungsstange (29). Ziehen Sie nun auch die Innensechskantschraube M8x30 (105), die Sie bei
Schritt 4.2 montiert haben fest an.
Schritt 4.4
Verfahren Sie nun, wie bei Schritt 4.1 bis 4.3 beschrieben auch mit der linken Seite des Gerätes.
51
84
83
105
58
107
75
74
93
83
26
84
29
105
74
107
Spezial-Schraubenschlüssel
8
