Montageanweisungen:
Trophy und Trophy SE
A9808012
Vielen Dank, dass Sie sich für diesen Triumph Originalzubehörsatz entschieden haben. Dieser Zubehörsatz ist das
Ergebnis der bewährten Entwurfs- und Konstruktionstechnik, der eingehenden Testverfahren und des dauerhaften
Strebens von Triumph nach Überlegenheit bei Zuverlässigkeit, Sicherheit und Leistung.
Lesen Sie alle vorliegenden Anweisungen vollständig durch, bevor Sie mit dem Einbau des Zubehör-Montagesatzes
beginnen, um sich mit den Funktionsmerkmalen des Montagesatzes und dem Einbauverfahren gründlich vertraut zu
machen.
Diese Anweisungen sollten als dauerhafter Bestandteil Ihres Zubehörsatzes angesehen werden und bei diesem
verbleiben, auch wenn das mit Zubehör versehene Motorrad nachfolgend verkauft wird.

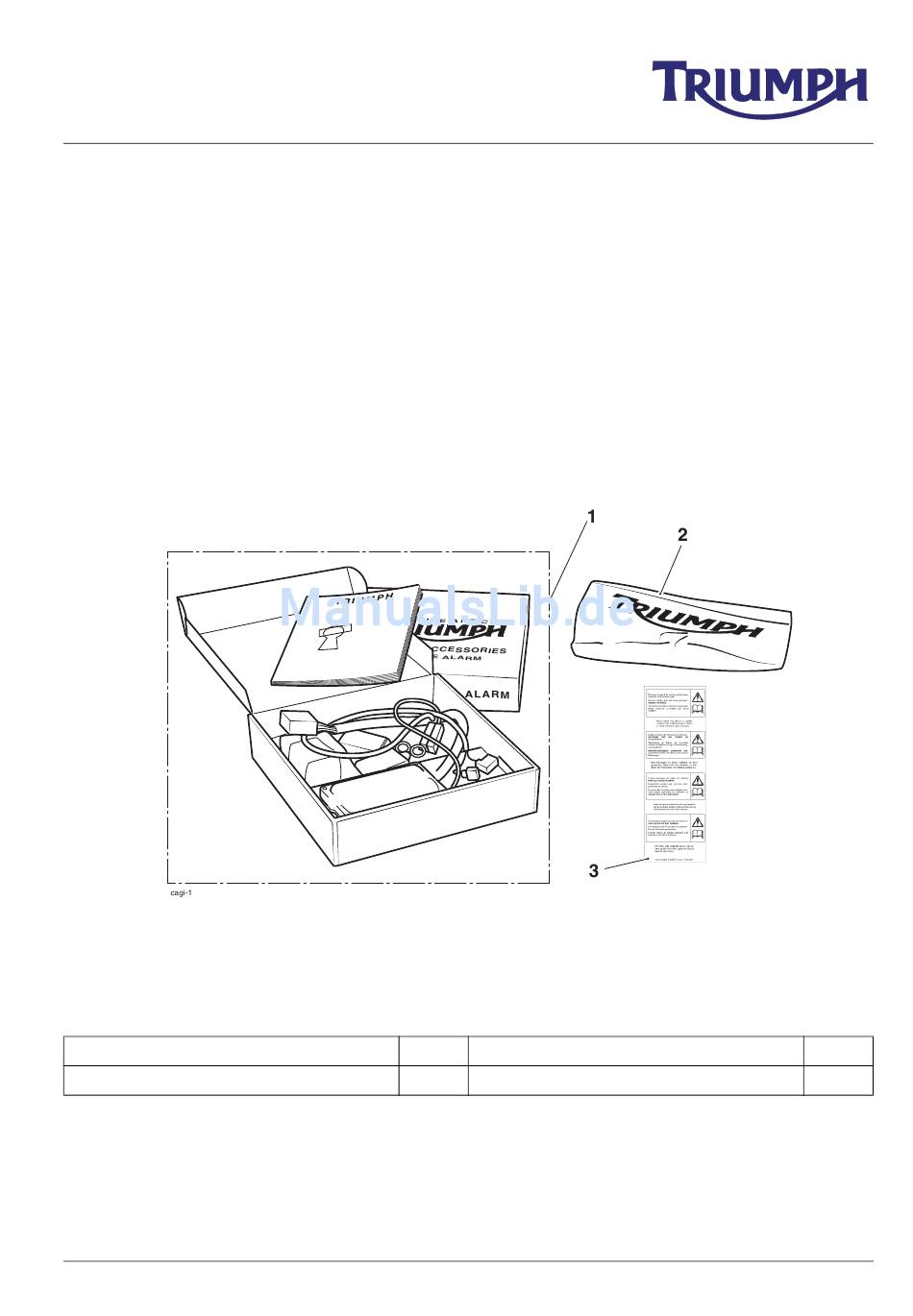

Mitgelieferte Teile:
1.

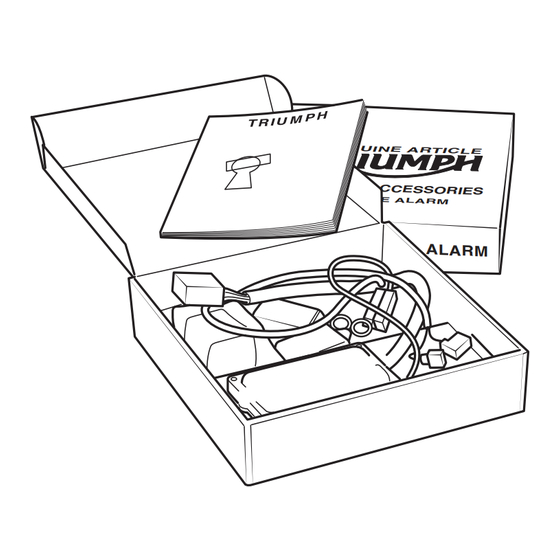

Zubehörsatz Alarmanlage/Wegfahrsperre
2.
Montagesatz
Veröffentlichung Nummer A9900633, Ausgabe 1, ADC 11144
© Triumph Designs Ltd. 2012
1 Stck.
3.
Batterieentleerungsaufkleber
1 Stck.
1 von 9
1 Stck.
Werbung
Verwandte Anleitungen für Triumph Trophy
Inhaltszusammenfassung für Triumph Trophy
- Seite 1 Trophy und Trophy SE A9808012 Vielen Dank, dass Sie sich für diesen Triumph Originalzubehörsatz entschieden haben. Dieser Zubehörsatz ist das Ergebnis der bewährten Entwurfs- und Konstruktionstechnik, der eingehenden Testverfahren und des dauerhaften Strebens von Triumph nach Überlegenheit bei Zuverlässigkeit, Sicherheit und Leistung.
- Seite 2 Versorgungsspannungsbereich - 12 Volt DC, Minuspol an Masse. Dieser Zubehör-Montagesatz ist ausschließlich für • Stromaufnahme des Systems <2,5 mA im Triumph-Motorräder vom Typ Trophy und Trophy SE scharf geschalteten Zustand. konzipiert und sollte nicht an anderen Triumph- Modellen oder an Motorrädern anderer Hersteller •...
- Seite 3 Einbauen der Alarmanlage/Wegfahrsperre Vorsicht Bauen Sie die rechte Seitenverkleidung ab, wie im Werkstatthandbuch beschrieben. Beim Anbringen selbstklebender Teile ist mit Sorgfalt vorzugehen, um sicherzustellen, dass sie korrekt und Setzen Sie die beiden im Montagesatz enthaltenen präzise platziert werden. Nach dem Aufbringen des Gummidübel in die rechte Hilfsrahmenhalterung Klebers auf die Montagefläche ist es nicht mehr ein.
- Seite 4 Bringen Sie die Alarmanlage/Wegfahrsperre so an 10. Richten Sie den Reedschalter auf die Befestigungs- der rechten Hilfsrahmenhalterung an, dass das löcher in der Gepäck-/Soziushaltebrücke aus. Üben Anschlusskabel zur rechten Seite des Motorrads hin Sie einen festen und gleichmäßigen Druck auf den aus dem Gerät tritt.
- Seite 5 13. Befestigen Sie das Reedschalter-Anschlusskabel mit 16. Führen Reedschalter-Anschlusskabel einem Kabelbinder an der Öse an der Gepäck-/ anschließend durch den Motorradrahmen hindurch Soziushaltebrücke. Entfernen Sie überschüssige an die Seite der Alarmanlage/Wegfahrsperre. Kabelbinderlängen. 1. Reedschalter-Anschlusskabel 1. Reedschalter-Anschlusskabel 2. Motorradrahmen 2. Öse, Gepäck-/Soziushaltebrücke Befestigen Sie das Reedschalter-Anschlusskabel mit 3.
- Seite 6 Der Kurzschlussstecker muss zusammen mit den Registrierungsunterlagen an DATATOOL zurückgereicht werden. 1. Reedschalter-Anschlussstecker 2. Anschlussstecker Alarmanlage/Wegfahrsperre 19. Suchen Sie den 12-stiftigen Alarmanlagenanschluss am Hauptkabelbaum. 12-stiftiger Alarmanlagenanschluss - bei Trophy Modellen 12-stiftiger Alarmanlagenanschluss - bei Trophy SE Modellen 6 von 9...
- Seite 7 1. Verkabelung Alarmanlage/Wegfahrsperre 2. 12-stiftiger Anschluss (Einbauposition bei Trophy SE abgebildet) 26. Klemmen Sie die Batterie wieder an, das Pluskabel (rot) zuerst. Klemmen Sie die Batterie wieder an, das Pluskabel 27. Bringen Sie die rechte Seitenverkleidung wieder an, (rot) zuerst.
- Seite 8 Funktion. Passen Sie die Einstellungen falls Kunden ausgehändigten Einbaubescheinigung nötig an Softwareschalter 5 an. erscheinen. Diese Evaluierungsnummer variiert • Überprüfen Sie den proaktiven Auslöseschalter je nach verwendetem Einbausatz von Triumph- auf seine Funktion. Modell zu Triumph-Modell. • Tragen betreffende MIRRC- •...
- Seite 9 TMC 1 - 314/0609 Warnung Warnung Fahren einem Motorrad, Betreiben Sie dieses Triumph-Motorrad im Hoch- Zubehörartikeln versehen ist, niemals schneller als geschwindigkeitsbereich ausschließlich bei gesicherten 130 km/h. Straßenrennen oder auf abgeschlossenen Rennstrecken. Hochgeschwindigkeitsfahrten dürfen nur von Fahrern Das Vorhandensein von Zubehörartikeln verändert das...
