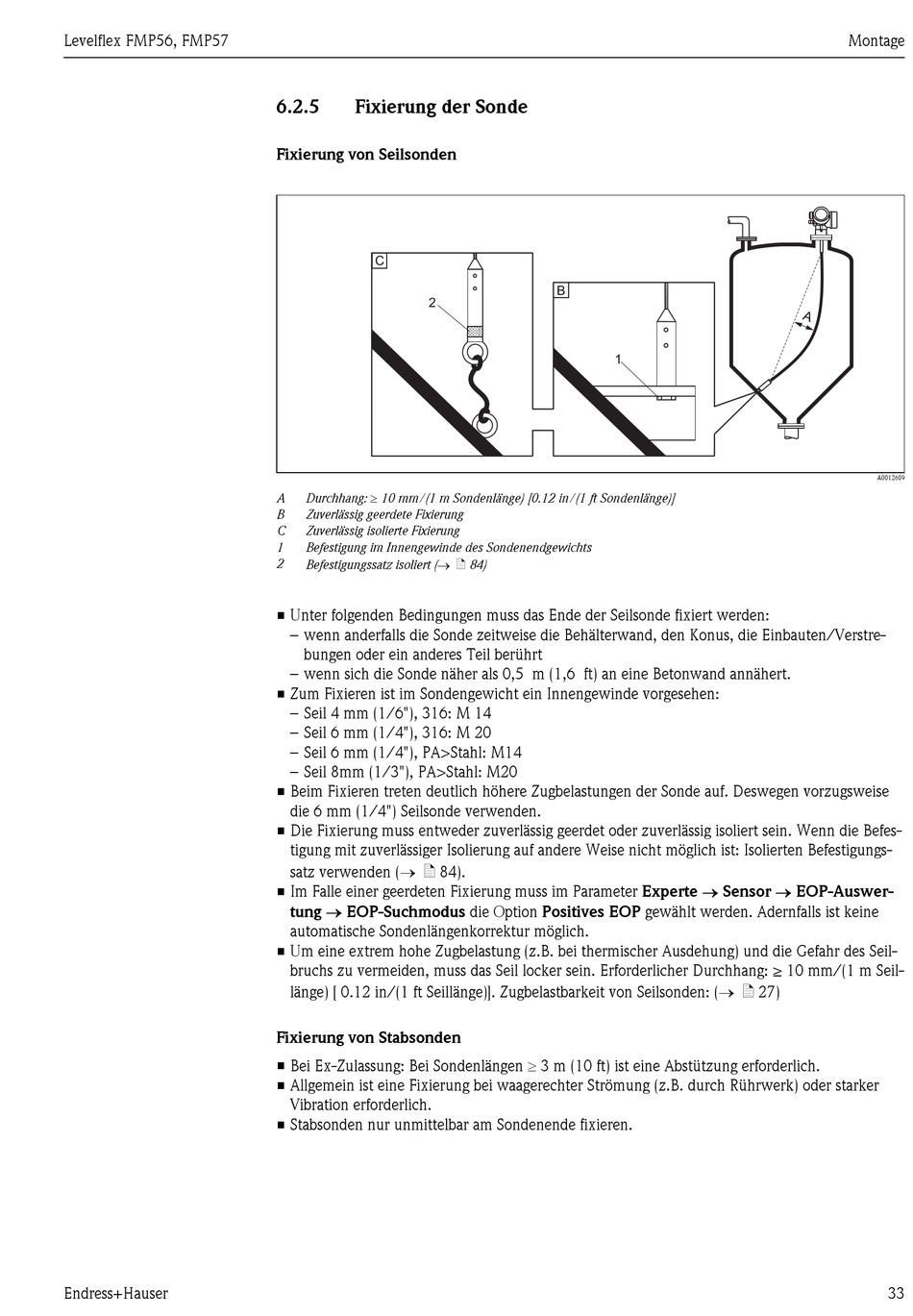

6.2.5

Fixierung der Sonde

Fixierung von Seilsonden
C
2
Durchhang: ³ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)]
A
B Zuverlässig geerdete Fixierung
C Zuverlässig isolierte Fixierung
1 Befestigung im Innengewinde des Sondenendgewichts
2
Befestigungssatz isoliert (® ä 84)
• Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden:
– wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstre-
bungen oder ein anderes Teil berührt
– wenn sich die Sonde näher als 0,5 m (1,6 ft) an eine Betonwand annähert.
• Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen:
– Seil 4 mm (1/6"), 316: M 14
– Seil 6 mm (1/4"), 316: M 20
– Seil 6 mm (1/4"), PA>Stahl: M14
– Seil 8mm (1/3"), PA>Stahl: M20
• Beim Fixieren treten deutlich höhere Zugbelastungen der Sonde auf. Deswegen vorzugsweise
die 6 mm (1/4") Seilsonde verwenden.
• Die Fixierung muss entweder zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die Befes-
tigung mit zuverlässiger Isolierung auf andere Weise nicht möglich ist: Isolierten Befestigungs-
satz verwenden (® ä 84).
• Im Falle einer geerdeten Fixierung muss im Parameter Experte ® Sensor ® EOP-Auswer-
tung ® EOP-Suchmodus die Option Positives EOP gewählt werden. Adernfalls ist keine
automatische Sondenlängenkorrektur möglich.
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seil-
bruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1 m Seil-
länge) [ 0.12 in/(1 ft Seillänge)]. Zugbelastbarkeit von Seilsonden: (® ä 27)
Fixierung von Stabsonden
• Bei Ex-Zulassung: Bei Sondenlängen ³ 3 m (10 ft) ist eine Abstützung erforderlich.
• Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker
Vibration erforderlich.
• Stabsonden nur unmittelbar am Sondenende fixieren.
B
1
Montage
A0012609
33
