Levelflex FMP56, FMP57
Endress+Hauser

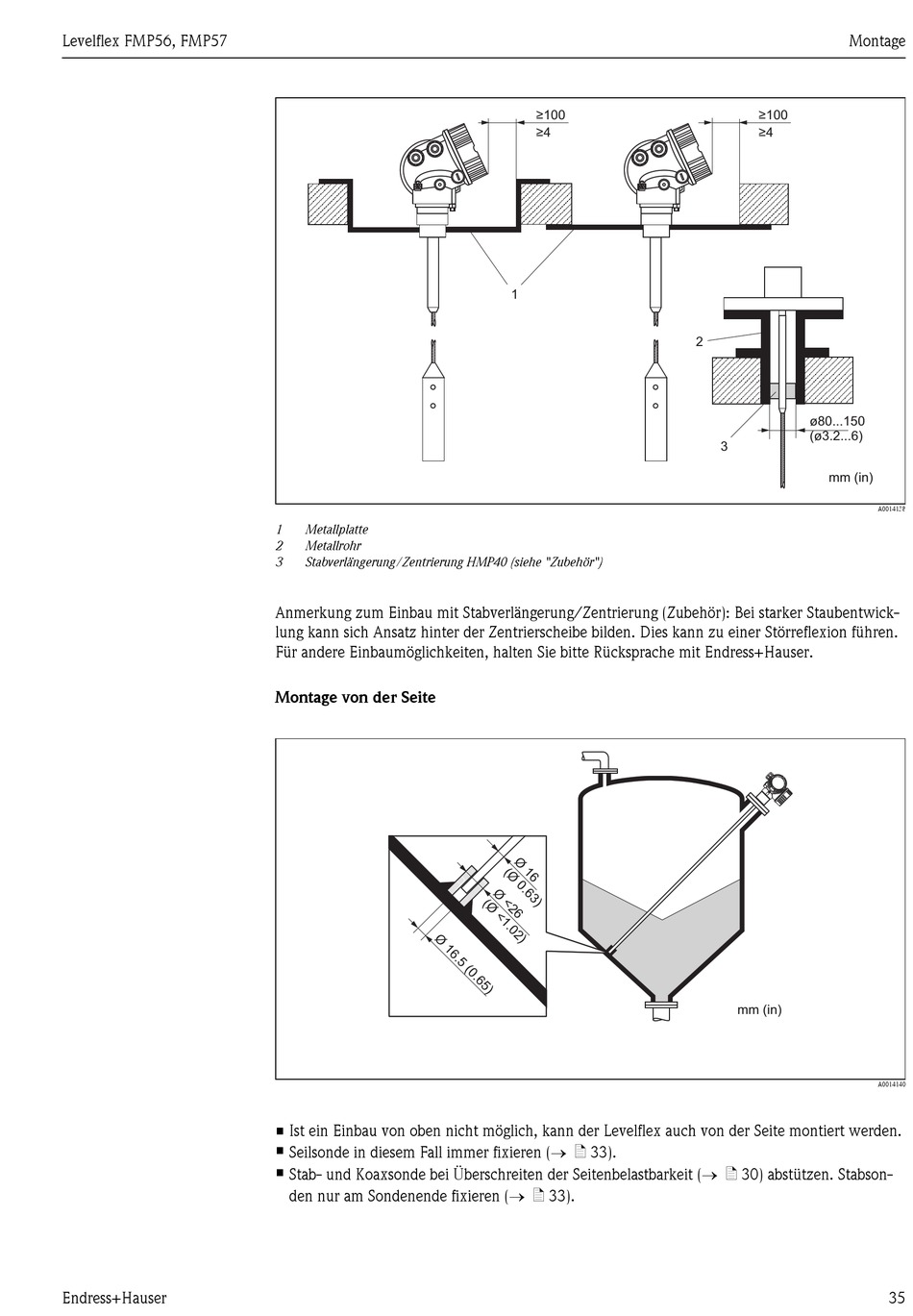

1 Metallplatte
2 Metallrohr
3 Stabverlängerung/Zentrierung HMP40 (siehe "Zubehör")
Anmerkung zum Einbau mit Stabverlängerung/Zentrierung (Zubehör): Bei starker Staubentwick-
lung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Störreflexion führen.
Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress+Hauser.
Montage von der Seite
• Ist ein Einbau von oben nicht möglich, kann der Levelflex auch von der Seite montiert werden.
• Seilsonde in diesem Fall immer fixieren (® ä 33).
• Stab- und Koaxsonde bei Überschreiten der Seitenbelastbarkeit (® ä 30) abstützen. Stabson-
den nur am Sondenende fixieren (® ä 33).
100
≥
4
≥
1
Montage
100
≥
4
≥
2
ø80...150
(ø3.2...6)
3
mm (in)
mm (in)
A0014138
A0014140
