Levelflex FMP56, FMP57
Endress+Hauser
18
16
14
12
10
8
6
4
2
0
0

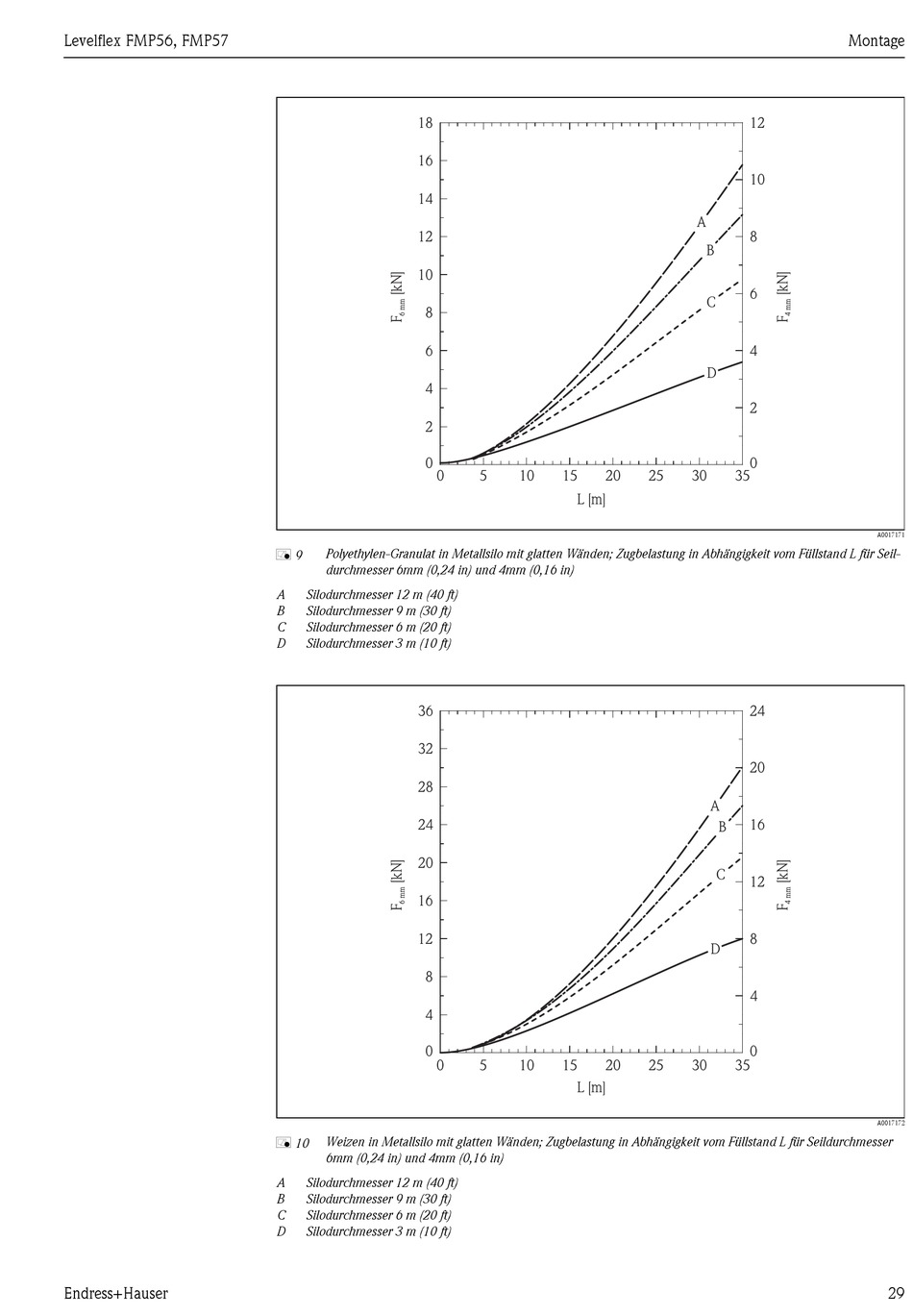

Polyethylen-Granulat in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seil-
å 9
durchmesser 6mm (0,24 in) und 4mm (0,16 in)
A Silodurchmesser 12 m (40 ft)
B Silodurchmesser 9 m (30 ft)
C Silodurchmesser 6 m (20 ft)
D Silodurchmesser 3 m (10 ft)
36
32
28
24
20
16
12
8
4
0
0
Weizen in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurchmesser
å 10
6mm (0,24 in) und 4mm (0,16 in)
A Silodurchmesser 12 m (40 ft)
B Silodurchmesser 9 m (30 ft)
C Silodurchmesser 6 m (20 ft)
D Silodurchmesser 3 m (10 ft)
5 10 15 20 25
L [m]
5 10 15 20 25
L [m]
Montage
12
10
A
8
B
6
C
4
D
2
0
30 35
24
20
A
16
B
C
12
8
D
4
0
30 35
A0017171
A0017172
