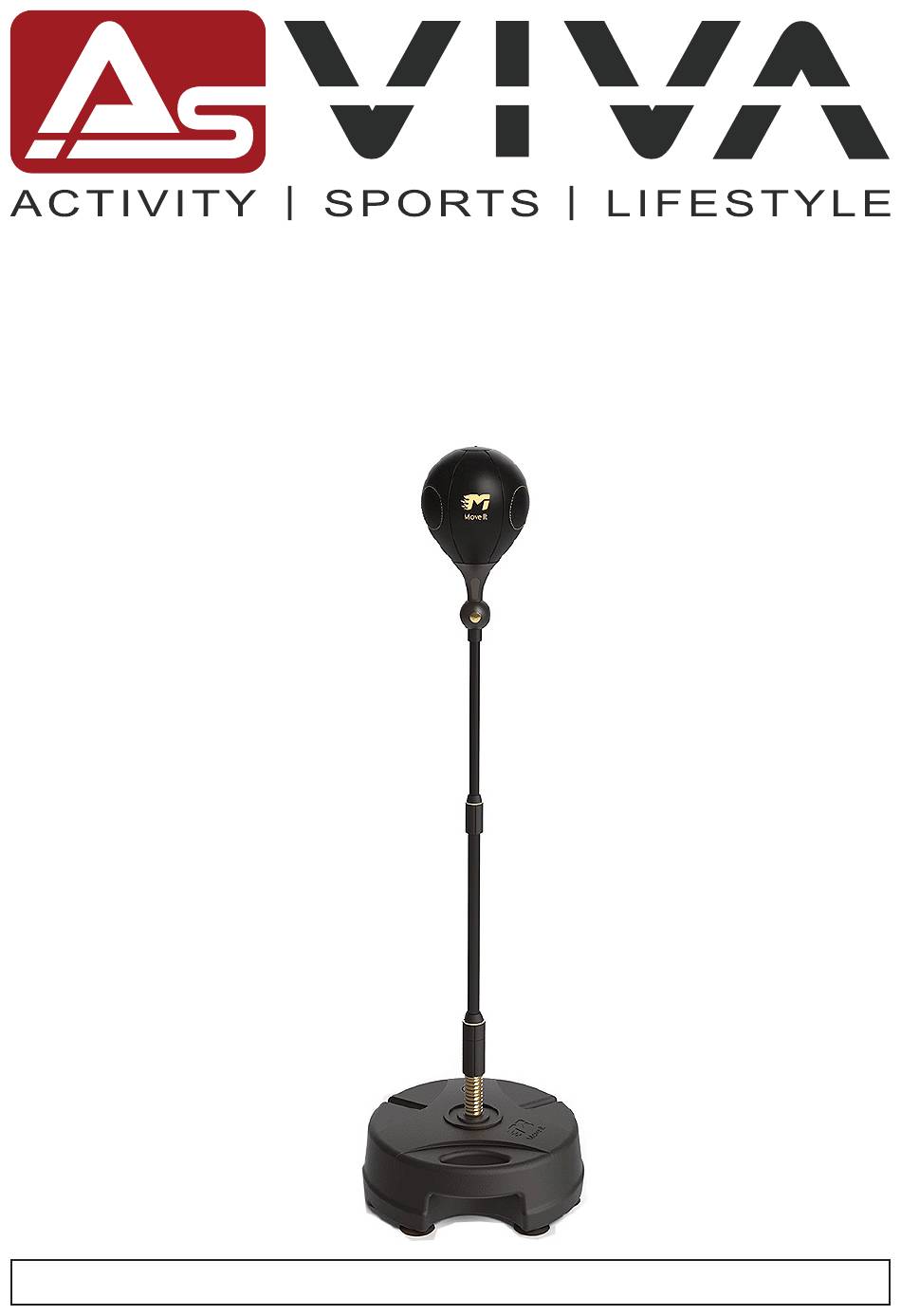

- Seite 1 BEDIENUNGSHANDBUCH / MANUAL VERSION: C-BU www.AsVIVA.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GEWÄHRLEISTUNGSBESTIMMUNGEN ............................ 3 WICHTIGE HINWEISE ZU IHREM PRODUKT........................... 4 WICHTIGE SICHERHEITSHINWEISE ............................5 PRODUKTÜBERSICHT ..................................6 TEILELISTE ......................................7 SPEZIFIKATIONEN .................................... 7 ZUSAMMENBAU - MONTAGE ..............................8 SENSOR MODUL ....................................17 APP ........................................18 AKKU ........................................19 GEWÄHRLEISTUNGSRECHT ..............................20 TABLE OF CONTENTS WARRANTY TERMS..................................22 IMPORTANT INFORMATION ABOUT YOUR PRODUCT ....................23 IMPORTANT SAFETY INSTRUCTIONS ............................24... -
Seite 3: Gewährleistungsbestimmungen
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe der Kundennummer bzw. Rechnungsnummer an Ihren Händler oder direkt an uns. Unsere Serviceadresse: https://www.asviva.de/kontakt-formular Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können, beachten Sie bitte folgende Vorgehensweise: Ist ein bestimmtes Teil beschädigt? Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit. -
Seite 4: Wichtige Hinweise Zu Ihrem Produkt
WICHTIGE HINWEISE ZU IHREM PRODUKT Danke, dass Sie sich für eines unserer Produkte entschieden haben und für das damit entge- gengebrachte Vertrauen. Um Ihnen ein einwandfreies Produkt liefern zu können, obliegen alle unsere Produkte und deren Produktion einer ständigen sowie ausführlichen Qualitätskontrolle. Sollte dennoch ein Fehler auftreten, Ihnen das Produkt nicht zusagen oder sollten Sie Anmerkungen und Vorschläge haben, so bitten wir Sie nicht zu zögern und Kontakt mit unserem Support unter support@... -
Seite 5: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Bitte lesen Sie die Anleitung genau durch, bevor Sie mit dem Zusammenbau beginnen! Achten Sie beim Anziehen der Schraubverbindungen darauf, dass der Bewegungsablauf nicht durch zu festes anziehen beeinträchtigt wird. • Bauen Sie das Gerät nach der Aufbauanleitung auf und verwenden Sie nur die für den Aufbau des Gerätes beigefügten gerätespezifischen Einzelteile. -
Seite 6: Produktübersicht
PRODUKTÜBERSICHT Luftpumpenbuchse Boxsack Sensor LED Sensor Einschalttaste Sensor Batterie (Rückseite) Mutter Schraube Obere Stange Höhenverstellbarer Stift Kappe für Mittelstab 6xfach höhenverstellbarer Sockel Mittlere Stange Verriegelungsstiftbuchse Verschlussknopf Verriegelungsstift Sockelstange Geschwindigkeitseinstellung Große Unterlegscheibe Obere Halterung Basis-/ Sockel Tretlager Kleine Unterlegscheibe Federunterlegscheibe Große Schraube... -
Seite 7: Teileliste
TEILELISTE obere mittlere Basis-/ Sockel x1 Basis-/ Sockel x1 Stange x1 Stange x1 Zubehör Luftpumpe & Pumpennadel x1 Schrauben- & Mutternwerkzeug Boxsack-Sensoreinheit x1 Sensor-Akku & Ladekabel x1 Schraube & Mutter x2 (Ersatz) Obere Halterung x1 Große Unterlegscheibe x1 Kappe für Mittelstab x1 Verschlussknopf x1 Federunterlegscheibe x1 Große Schraube x1... -
Seite 8: Zusammenbau - Montage
ZUSAMMENBAU - MONTAGE BEFESTIGEN DER BASIS-/SOCKELSTANGE Führen Sie die Basis-/Sockelstange durch jeweils - die große Unterlegscheibe, - die obere Halterung, - die untere Basishalterung, - die kleine Unterlegscheibe - die Federscheibe. 2. Ziehen Sie nun mit Hilfe eines Schraubenziehers die große Schraube fest. Basis-/Sockelstange Große Unterlegscheibe obere Halterung... - Seite 9 ZUSAMMENBAU - MONTAGE BEFÜLLUNG DES SOCKELS MIT WASSER 1. Lösen Sie die Bodenkappe 2. Füllen Sie den Boden (13 L) mit Wasser. 3. Schließen Sie die Bodenkappe und ziehen Sie diese fest, sobald der Boden bis zum Rand gefüllt ist. HINWEIS: Für zusätzlichen Halt können Sie die Saugfüße befeuchten, bevor Sie den Sockel auf eine glatte Oberfläche stellen.
- Seite 10 ZUSAMMENBAU - MONTAGE BEFESTIGUNG DER MITTLEREN STANGE 1. Stecken Sie den Verriegelungsstift der Basis-/Sockelstange in die untere Buchse (3a) der mittleren Stange. 2. Ziehen Sie den Verriegelungsknopf / Verschlussknopf (3b) an, um die Mittelstange zu befestigen und -sichern.
- Seite 11 ZUSAMMENBAU - MONTAGE BEFESTIGUNG DER OBEREN STANGE 1. Führen Sie das Gummiende der oberen Stange vorsichtig in die mittlere Stange ein. 2. Befestigen Sie den Verriegelungsstift (4a) der oberen Stange in einer der Löcher/Buchsen für die Höheneinstellung der mittleren Stange. 3.
- Seite 12 ZUSAMMENBAU - MONTAGE AUFPUMPEN DES BOXSACKS 1. Nehmen Sie die Pumpennadel heraus und befestigen Sie sie an der Luftpumpe. 2. Stecken Sie die Pumpennadelspitze in den Ventilschaft des Boxsacks. 3. Drücken Sie den Ventilschaft des Boxsacks zusammen und halten Sie ihn fest, während Sie den Boxsack aufblasen, bis er sich fest anfühlt.
- Seite 13 ZUSAMMENBAU - MONTAGE SICHERUNG DER BOXSACK-SENSOREINHEIT 1. Stecken Sie die oberen beiden Buchsen der oberen Stange in die beiden unteren Aussparungen der Beutelsensoreinheit. (6a) 2. Danach richten Sie das untere linke und rechte Schraubenloch der Beutelsensoreinheit an der oberen Stange aus. 3.
-
Seite 14: Einsatz Des Sensors
ZUSAMMENBAU - MONTAGE EINSATZ DES SENSORS 1. Setzen Sie den Sensorakku an der Rückseite der Beutelsensoreinheit ein. 2. Die LED der Beutelsensoreinheit sollte einmal aufleuchten, um anzuzeigen, dass der Sensorakku sicher befestigt ist. 3. Die LEDs der Beutelsensoreinheit pulsieren blau, während sie in der Nähe nach einem Telefon mit der Move it-App sucht. -
Seite 15: Höheneinstellung
ZUSAMMENBAU - MONTAGE HÖHENEINSTELLUNG Für eine optimale Schlaggenauigkeit wird empfohlen, die obere Stange so einzustellen, dass die Oberseite des Boxsacks ungefähr mit der Höhe Ihrer Schultern übereinstimmt. lockern anpassen anziehen / feststellen... - Seite 16 ZUSAMMENBAU - MONTAGE EINSTELLEN DER ZUGSTUFENGESCHWINDIGKEIT Sie können selbst bestimmen, wie schnell der Boxsack zurückkehren soll, indem Sie die Geschwindigkeitseinstellung an der Feder runter- oder heraufsetzen. Standard-Drehzahl Die Geschwindigkeitseinstellung ist nach oben positioniert. Geschwindigkeit erhöhen Erhöhen Sie die Ausfedergeschwindigkeit, indem Sie die Geschwindigkeitseinstellung im Uhrzeiger- sinn nach unten drehen.
-
Seite 17: Sensor Modul
SENSOR-MODUL SENSOR LED ANZEIGE Sensor LED Anzeige Anfangsstatus Abfolge 1x Sensorbatterie sicher eingesetzt Warten auf die Verbindung mit der move-it-App Pulseffekt Schnelles Erfolgreich verbunden mit der move-it-App Blinken x3 Während des Trainings sich bereitmachen Abfolge 1x Genauer Treffer Blinken 1x Blinken 1x Ziel-/Tempo verfehlt anhalten und den Bildschirm verfolgen... -
Seite 18: App
INSTALLATION MOVE-IT APP Scannen Sie den QR-Code, um die Move It-App herunterzuladen. Alternativ können Sie auch im Appstore oder Playstore nach Move it Fitness suchen. KOPPELN DES GERÄTS Hinweis: Bitte koppeln Sie das Produkt über die App und nicht über die System-Bluetooth-Einstellung Ihres Telefons. Das aktualisierte Framework von Google kann es erforderlich machen, dass Android-Benutzer neben Bluetoothauch GPS einschalten, um eine stabile Verbindung mit dem Produkt aufrechtzuerhalten. -
Seite 19: Akku
AKKU Wie lade ich den Sensor-Akku auf? Drücken Sie mit der linken Hand auf die rote Lasche, die sich hinter dem Sensor befindet und schieben Sie dann mit der rechten Hand die Batterie vorsichtig heraus. Stecken Sie das Ladekabel in eine USB-Stromquelle und verbinden Sie es dann mit dem Micro-USB-Steckplatz des Akkus. -
Seite 20: Gewährleistungsrecht
GEWÄHRLEISTUNGSRECHT Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Produkts aus dem Hause AsVIVA. Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts, steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu. Die Gewährleistungsfrist beginnt mit der Übergabe der Ware durch den Fachhändler.
