Aufbau des Sensors

1
2
3
4

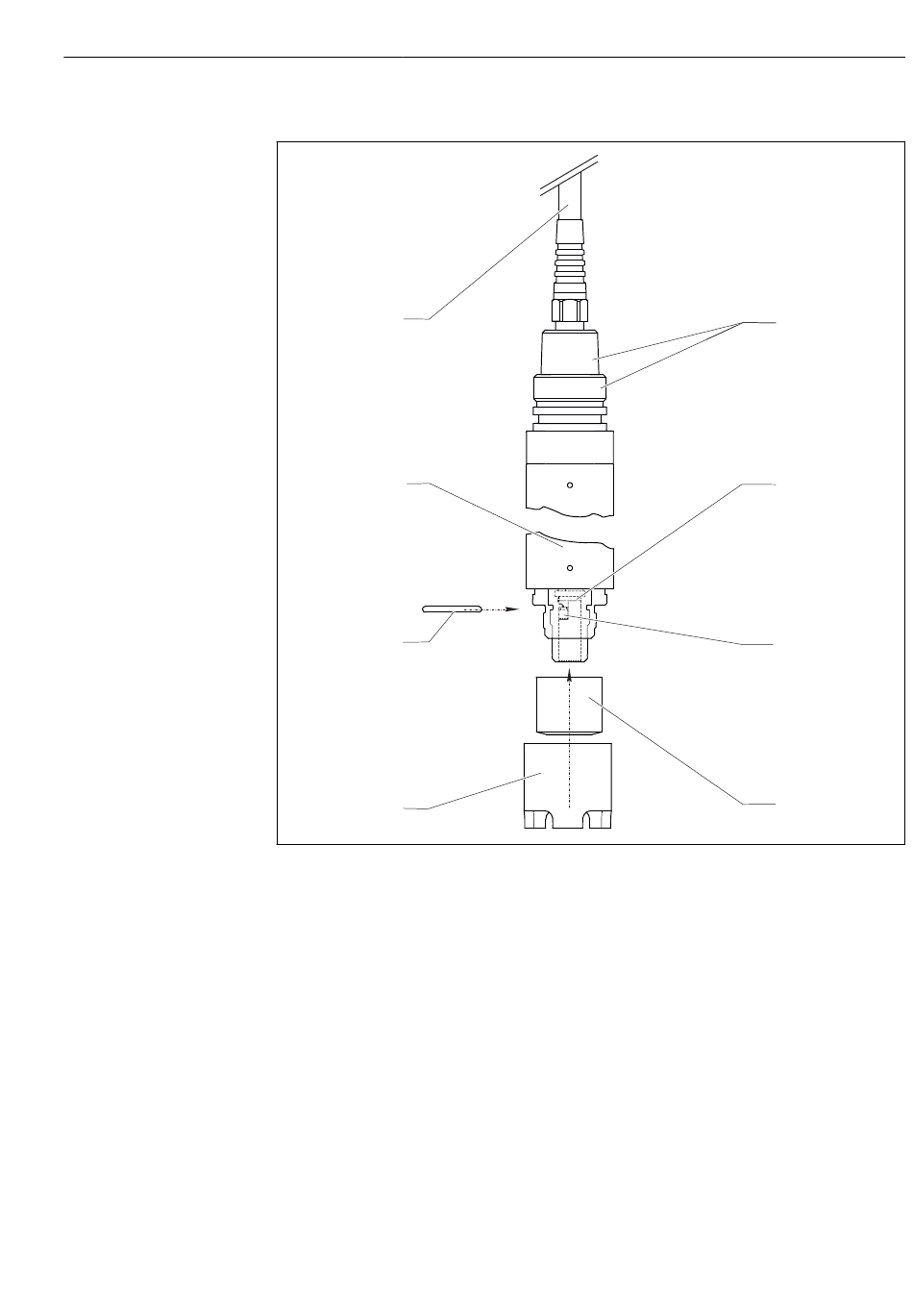

 1 Sensoraufbau
1 Sensorkabel
2 Sensorschaft
3 O-Ring
4 Schutzkorb
Der Sensor besteht aus folgenden Funktionseinheiten:
• Sensorschaft
• Sensorkopf mit Optik (Emitter und Detektor)
• Fluoreszenzkappe
• Schutzkorb
Alternativ zum Schutzkorb können Sie einen Sprühkopf COR3 (→  29) für den Ein-
tauchbetrieb mit Reinigung verwenden.
Gerätebeschreibung, Funktionsweise
5 Einschraubgewinde
6 Detektor
7 Emitterdiode
8 Fluoreszenzkappe
