Montage
18
5.3.3 Wechselarmatur COA451
1

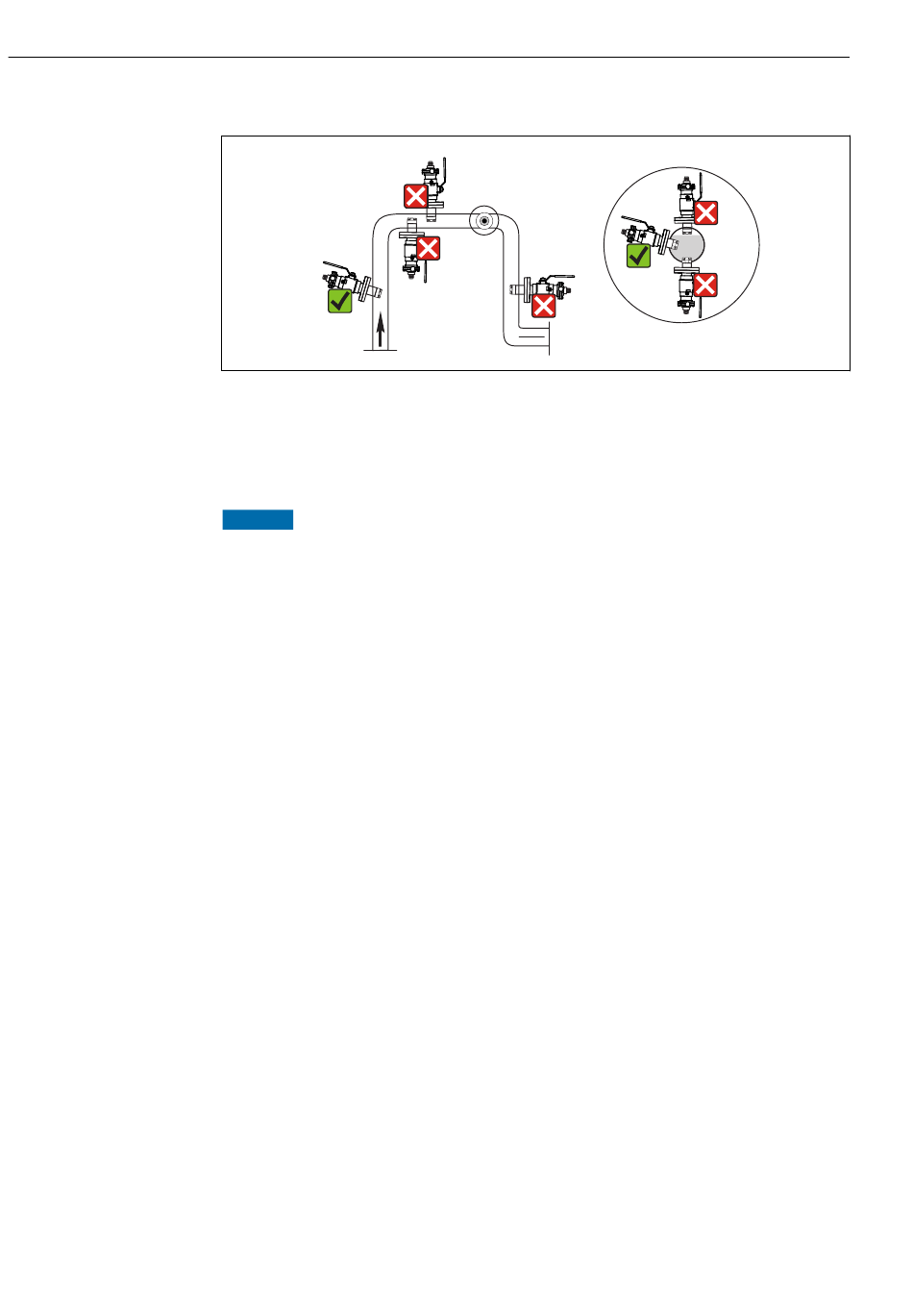

 11 Geeignete und ungeeignete Einbausituationen mit Wechselarmatur COA451
1 Steigrohr, beste Einbausituation
2 Horizontale Leitung von oben, ungeeignet wegen Luftraum oder Schaumblasen
3 Horizontale Leitung seitlich mit geeignetem Einbauwinkel (sensorabhängig)
4 Fallrohr, ungeeignet
HINWEIS
Sensor nicht vollständig im Medium, Ablagerungen auf Sensormembran oder -optik,
Sensor über Kopf eingebaut
Fehlmessungen und deren Auswirkungen auf die Messstelle sind möglich
‣
Installieren Sie die Armatur nicht an Stellen, wo sich Lufträume oder Schaumblasen bil-
den oder wo sich suspendierte Partikel an Sensormembran oder -optik ablagern kön-
nen (Pos. 2).
5.4

Montagekontrolle

• Sind Sensor und Kabel unbeschädigt?
• Haben Sie die richtige Einbaulage eingehalten?
• Ist der Sensor in eine Armatur eingebaut und hängt nicht frei am Kabel?
• Vermeiden Sie eindringende Feuchtigkeit, indem Sie die Schutzkappe auf die Armatur
setzen.
2
Detail A
3
4
5
Oxymax COS61D
Detail A, 90 ° r
3
Endress+Hauser
A0030571
