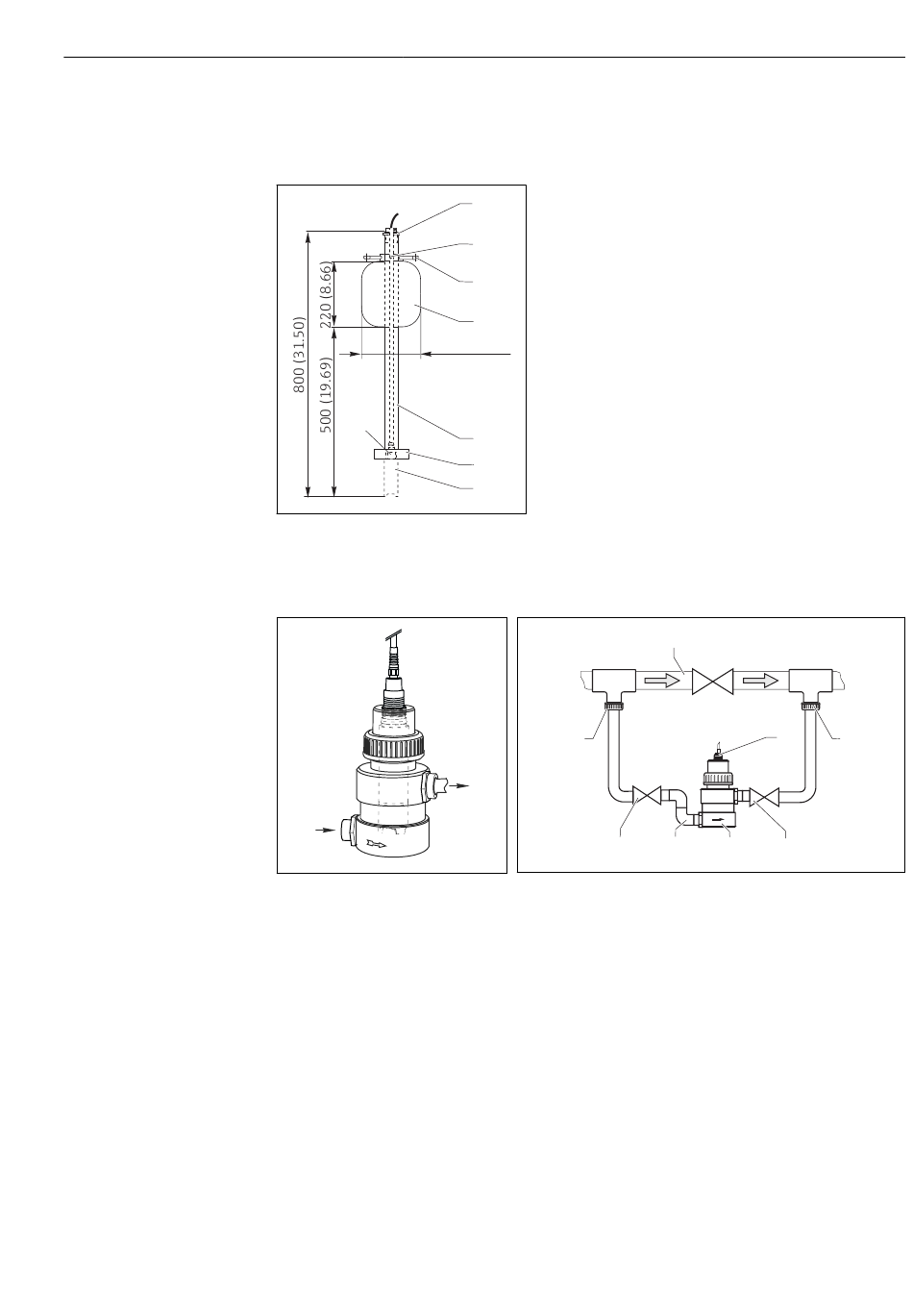

Schwimmkörper
Für den Einsatz bei stark schwankendem Wasserspiegel, beispielsweise in Flüssen oder
Seen, gibt es den Schwimmkörper CYA112.
Ø200 (7.87)
G1
 8 Abmessungen in mm (inch)
5.3.2 Durchflussarmatur COA250
 9 COA250
1 Kabelführung mit Zugentlastung und Regenschutz
1
2 Fixier-Ring für Seile und Ketten mit Klemmschraube
3 Ösen Ø15, 3 x 120 ° zur Verankerung
2
4 Salzwasserfester Kunststoffschwimmer
5 Rohr 40 x 1, nichtrostender Stahl 1.4571
3
6 Stoßfänger und Stabilisierungsgewicht
7 Sauerstoffsensor
4
5
6
7
A0032159
8
7
A0013319
 10 Bypass-Installation mit Hand- oder Magnetventilen
1 Hauptleitung
2 Mediumsrückführung
3 Sauerstoffsensor
4, 7 Hand- oder Magnetventile
5 Durchflussarmatur COA250-A
6 Rohrwinkel 90 °
8 Mediumsentnahme
1
3 2
6 5 4
