Elektrischer Anschluss

WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und
muss die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
6.1 Sensor anschließen
Anschlussarten
• Direkter Anschluss des Sensorkabels am Klemmenstecker des Basismoduls
• Optional: Steckeranschluss des Sensorkabels an der M12-Sensorbuchse an der Messum-
former-Unterseite
Bei diesem Anschluss ist die Verdrahtung im Messumformer bereits werksseitig erfolgt.

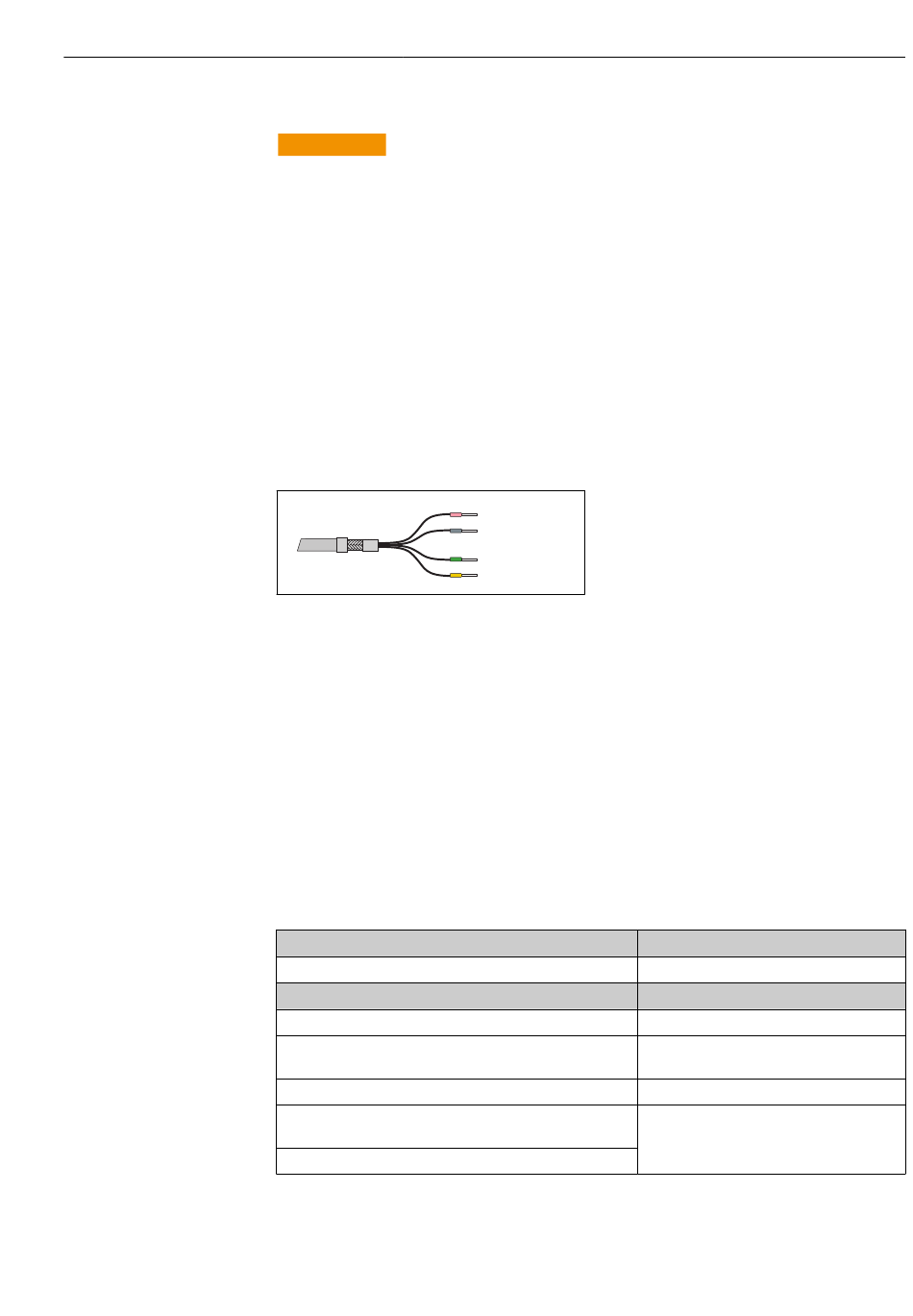

 12 Sensorfestkabel mit konfektionierten Kabeladern
6.2

Schutzart sicherstellen

Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen
und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs-
gemäße Anwendung erforderlich sind.
‣
Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten.
Andernfalls können, z.B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dich-
tigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
6.3

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sensor, Armatur, Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Montierte Kabel zugentlastet und nicht verdrillt?
Kabeladern lang genug abisoliert und richtig in Anschluss-
klemme?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und
dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
PK U
+
U
GY
–
GN COM A
YE COM B
Hinweise
Sichtkontrolle
Hinweise
Sitz prüfen (leichtes Ziehen)
Nachziehen
Bei seitlichen Kabeleinführungen: Kabel-
schleifen nach unten, damit Wasser abtropfen
kann.
