Wählen Sie den VCI-Anschluss
Wenn mit dem Tablet Fahrzeuge getestet werden sollen, die mit einer universellen
OBD-II-Diagnosebuchse ausgestattet sind, verwenden Sie bitte den mitgelieferten VCI-
Stecker. (Bei Fahrzeugen mit ohne OBD II- Diagnosebuchse ist ein Adapter-Stecker
erforderlich.)
4.3.2 DLC-Standort
Der DLC (Data Link Connector) ist typischerweise ein 16-poliger Standard-
Steckverbinder, mit dem Diagnosewerkzeuge mit den bordeigenen Steuermodulen
eines Fahrzeugs verbunden werden. Der DLC befindet sich in der Regel ca. 30 cm von
der Mitte der Instrumententafel entfernt, bei den meisten Fahrzeugen unter oder um
die Fahrerseite herum. Wenn sich der DLC nicht unter dem Armaturenbrett befindet,
sollte sich dort eine Beschriftung über die Position befinden. Bei einigen asiatischen
und europäischen Fahrzeugen befindet sich der DLC hinter dem Aschenbecher. Der
Aschenbecher muss entfernt werden, um an den Anschluss zu gelangen. Wenn der
DLC nicht gefunden werden kann, schlagen Sie im Servicehandbuch
des Fahrzeugs nach.

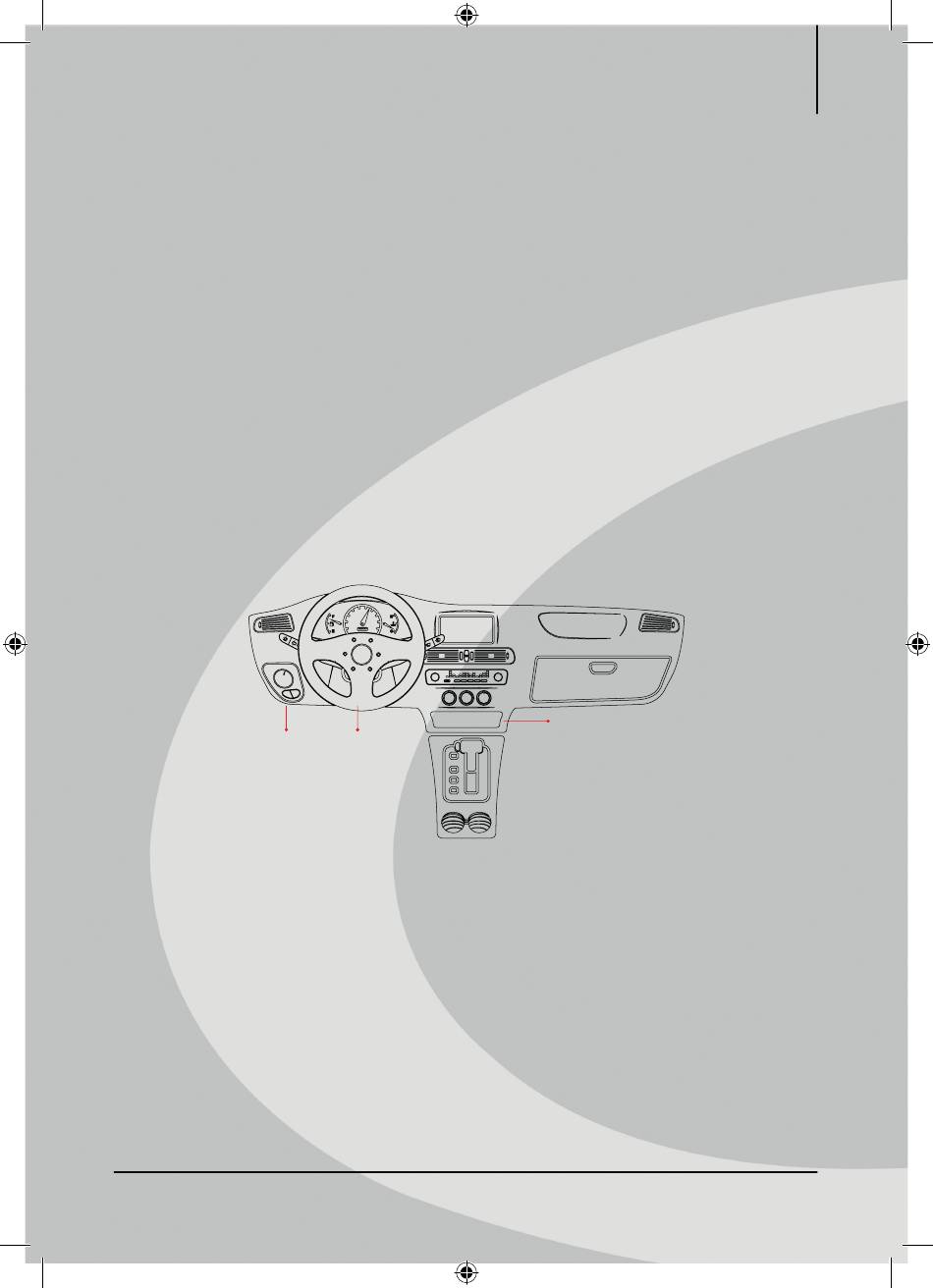

Linke Ecke
Abbildung 4 – 7
4.3.3 Verbindung mit dem Fahrzeug
Die Methode für den Anschluss des VCI-Steckverbinders an den DLC eines Fahrzeugs,
hängt von der Konfiguration des Fahrzeugs wie folgt ab:
■
Ein Fahrzeug, das mit einem OBD-II-Managementsystem ausgestattet ist,
versorgt sowohl die Kommunikation als auch die 12-V-Spannungsversorgung,
über einen standardisierten DLC. Ein Fahrzeug, das nicht mit einem OBD II-
Managementsystem ausgestattet ist, ermöglicht die Datenübertragung über eine
DLC-Verbindung und liefert in einigen Fällen eine 12-V-Spannungsversorgung
über die Zigarettenanzünderbuchse oder über eine andere Verbindung zur
Fahrzeugbatterie.
In der Mitte
Creader Professional MOT III
Hinter Aschenbecher
19
