Vorbereitung & Verbindung
1. Vorbereitung
Vergewissern Sie sich vor Durchführung der Diagnose, dass folgende Punkte erfüllt sind:
1). Die Zündung ist eingeschaltet.
2). Der Spannungsbereich der Fahrzeugbatterie beträgt 11-14 Volt bzw. 18-30 Volt.
3). Suchen Sie den Diagnoseport des Fahrzeugs.
Bei PKWs befindet sich der Diagnoseport normalerweise 12 Zoll (30,5 cm) von der Mitte des Armaturen-
bretts aus unterhalb oder in der Nähe des Fahrersitzes. Bei Fahrzeugen mit Sonderausstattung kann diese

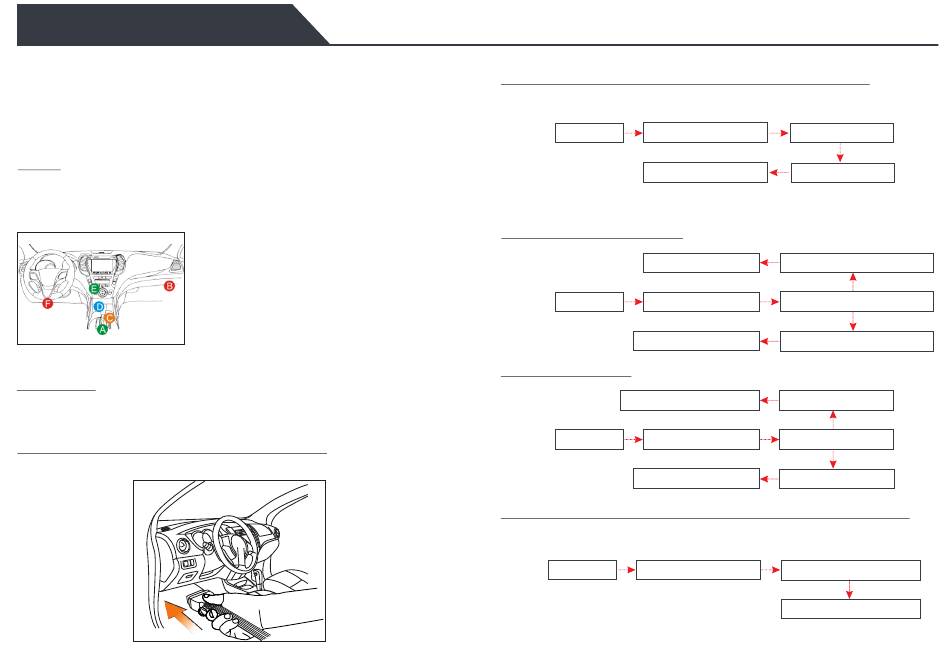

Position auch variieren. Die nachfolgende Abbildung zeigt mögliche Positionen des Diagnoseports.
Bei Lastkraftwagen befindet sich der Diagnoseport in der Fahrerkabine.
Falls Sie den Diagnoseport nicht finden, informieren Sie sich im Wartungshandbuch des Fahrzeugs.
2. Verbindung
Bei Fahrzeugen, die mit einem OBD 2 Diagnoseport ausgestattet sind, verbinden Sie das
SmartLink C direkt über das OBD 2 Verlängerungskabel.
A. Opel, Volkswagen, Audi
B. Honda
C. Volkswagen
D. Opel, Volkswagen, Citroen
E. Changan
F. Hyundai, Daewoo, Kia, Honda, Toyota, Nissan,
Mitsubishi, Renault, Opel, BMW, Mercedes-Benz,
Mazda, Volkswagen, Audi, GM, Chrysler,
Peugeot, Regal, Beijing Jeep, Citroen und die
meisten anderen bekannten Modelle
Bei PKWs, die mit einem anderen als einem OBD 2 Diagnoseport ausgestattet sind, wählen Sie
den entsprechenden nicht 16-poligen Stecker und folgen Sie dann der nachfolgend dargestellten
Vorgehensweise:
OBD 2 Verlängerungskabel
S martLink C
Diagnoseport des Fahrzeugs
*Falls die Stromversorgung des Diagnoseports unzureichend ist oder der Netzkontakt beschädigt ist,
können Sie auf folgende Arten und Weisen Strom bereitstellen:
A. Via Batteriekabel mit Anschlussklemmen:
Fahrzeugbatterie
OBD 2 Verlängerungskabel
S martLink C
Diagnoseport des Fahrzeugs
B. Via Zigarettenanzünderkabel:
Zigarettenanzünder im Fahrzeug
OBD 2 Verlängerungskabel
S martLink C
Diagnoseport des Fahrzeugs
Bei Lastkraftwagen, die mit einem anderen als einem OBD 2 Diagnoseport ausgestattet sind,
wählen Sie den entsprechenden nicht 16-poligen Stecker und folgen Sie dann der nachfolgend
dargestellten Vorgehensweise:
S martLink C
OBD 2 Verlängerungskabel
OBD 1 Adapter*
Nicht 16-poliger Stecker
Batteriekabel mit Anschlussklemmen
OBD 1 Adapter
Nicht 16-poliger Stecker
Zigarettenanzünderkabel
OBD 1 Adapter
Nicht 16-poliger Stecker
Nicht 16-poliges Adapterkabel
Zum Diagnoseport
