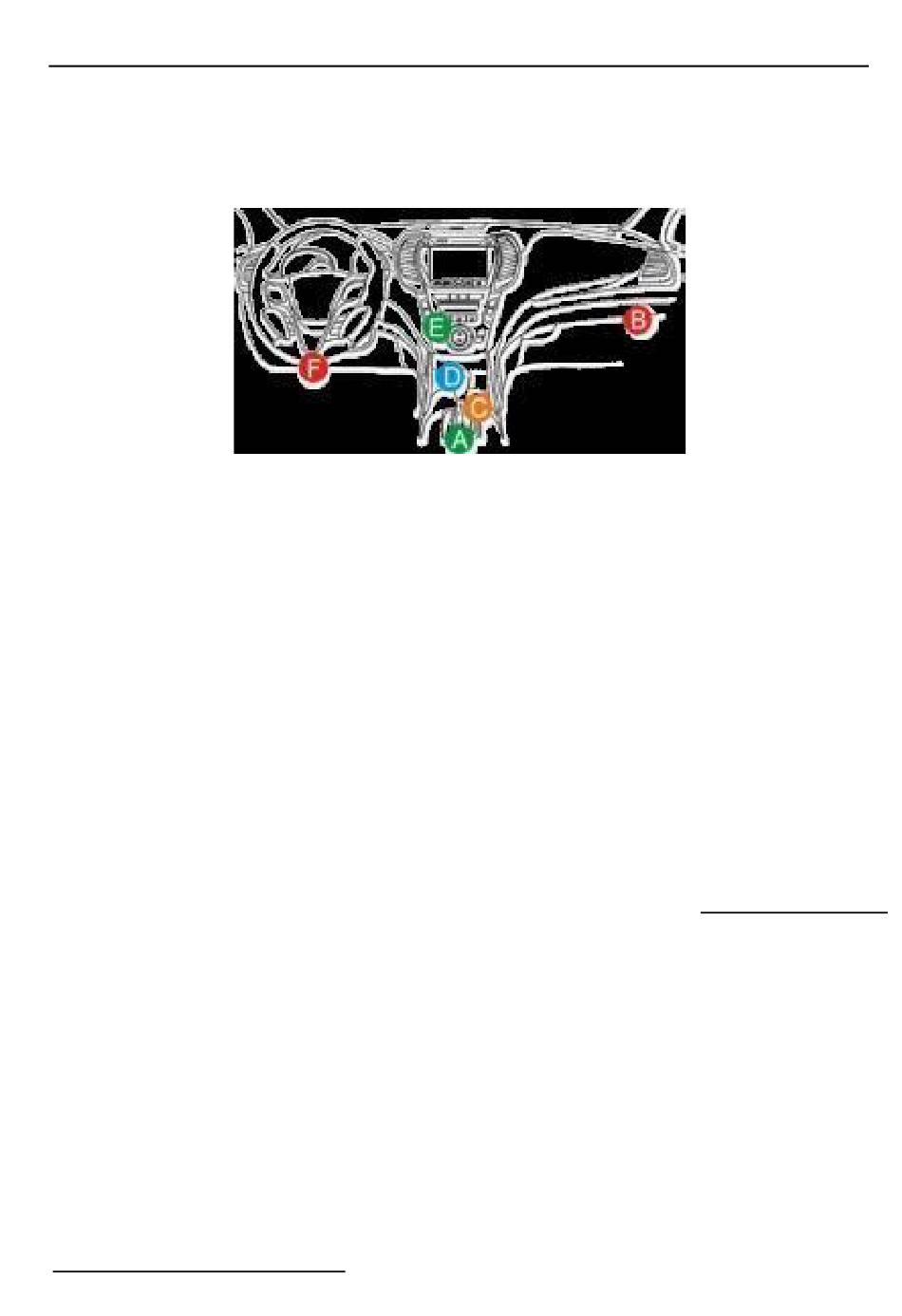

Bei asiatischen und europäischen Fahrzeugen befindet sich der DLC hinter
dem Aschenbecher, und der Aschenbecher muss entfernt werden, um Zugang
zum Anschluss zu erhalten. Wenn das DLC nicht gefunden werden kann,
entnehmen Sie den Standort dem Servicehandbuch des Fahrzeugs.

4.3.3 Verbindung zum Fahrzeug

Die Methode, die zum Anschluss des Diagnosesteckers an den DLC eines
Fahrzeugs verwendet wird, hängt wie folgt von der Konfiguration des Fahrzeugs
ab:
 Ein Fahrzeug, das mit einem OBD-II-Managementsystem ausgestattet ist,
liefert sowohl Kommunikation als auch 12V-Strom über ein standardisiertes
DLC.
 Ein Fahrzeug, das nicht mit einem OBD-II-Managementsystem ausgestattet
ist, stellt die Kommunikation über eine DLC-Verbindung her und liefert in
einigen Fällen 12V-Strom über den Zigarettenanzünderanschluss oder eine
Verbindung zur Fahrzeugbatterie.
Befolgen Sie die unten aufgeführten Schritte, um ein OBD II-Fahrzeug
anzuschließen:
1. Lokalisieren Sie die DLC-Buchse des Fahrzeugs.
2. Stecken Sie den VCI-Stecker in die DLC-Buchse des Fahrzeugs (Es wird
empfohlen, das OBD II-Verlängerungskabel zu verwenden, um den VCI-
Stecker und die DLC-Buchse zu verbinden).
3. Entscheiden Sie sich für eine der beiden Möglichkeiten der Machtübernahme:
A. Netzadapter: Schließen Sie ein Ende des mitgelieferten Netzadapters an
den DC IN-Anschluss des X-431 PRO-Tabletts und das andere Ende an
eine Netzsteckdose an.
B. Interner Akku-Pack
Bei Nicht-OBDII-Fahrzeugen ist wie folgt vorzugehen:
Abbildung 4-10
