GEZE ECturn Benutzerhandbuch Seite 7

ECturn & ECturn Inside
ECturn Inside

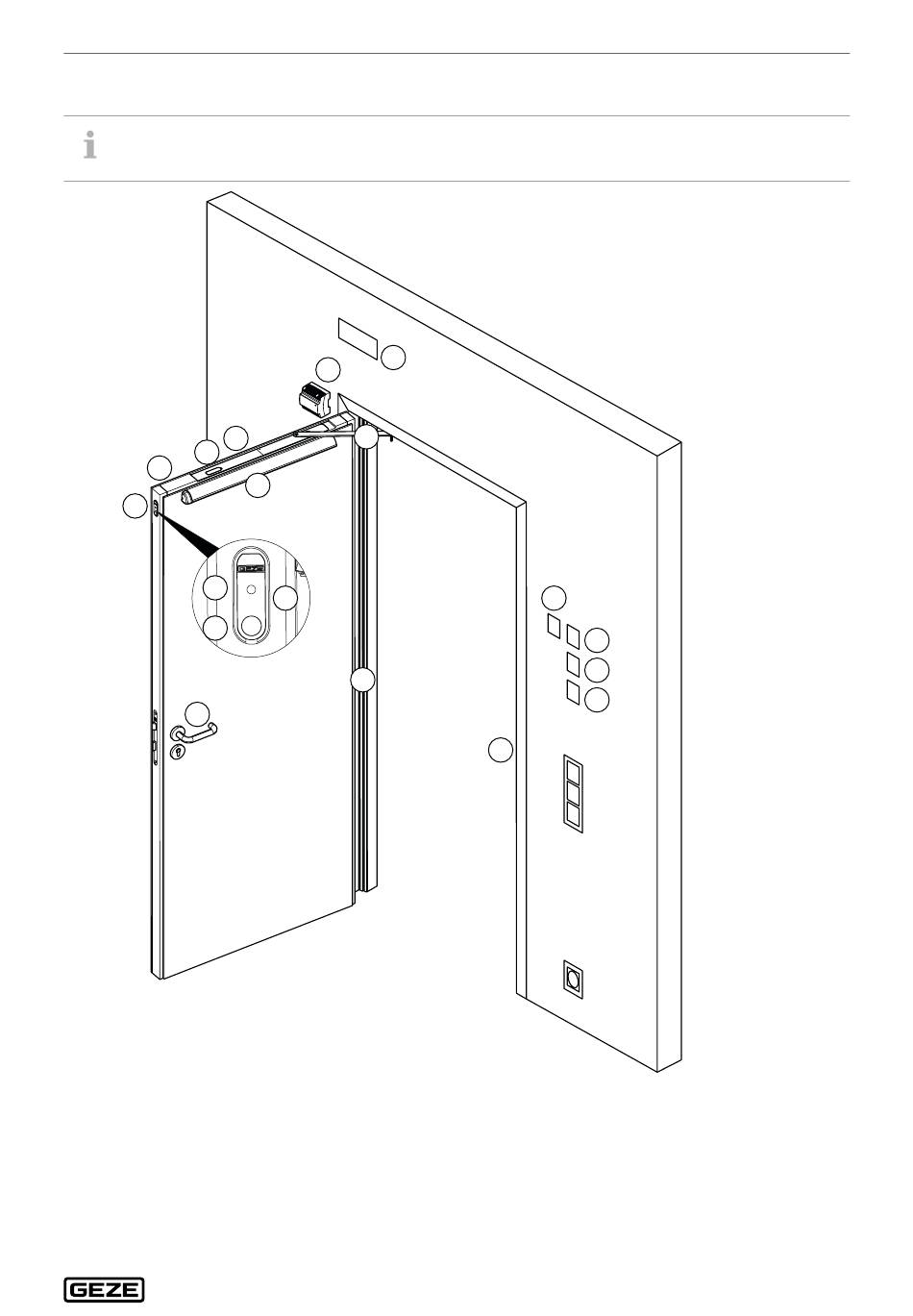

Dargestellt sind die wesentlichen Komponenten. Aufgrund der begrenzten Adernzahl bei Montage im Türblatt
sind nur bestimmte Kombinationen möglich (siehe Anschlussplan ECturn Inside).
14
13
11
8
10
9
7
1 Kontaktgeber Berechtigt (optional)
2 Programmschalter (optional)
3 Schlüsseltaster Freigabe Programmschalter (optional)
4 Stopp-Schalter (optional)
5 Elektrischer Türöffner
6 verdecktes Türübergangskabel (optional)
7 Türdrücker
8 Betriebsartentaster im Steuerdeckel (Standard), alternativ
abgesetzt z. B. in Hauptschließkante (optional)
16
15
17
12
8
6
1
2
3
4
5
9 Betriebsart-Taster
10 Betriebsart LED
11 Sicherheitssensor Öffnen (Tür Rückseite)
12 Sicherheitssensor Schließen
13 Türantrieb
14 Akku (optional, im Türblatt)
15 Netzteil (im UP-Kasten)
16 Kontaktgeber (optional)
17 Hebel
Beschreibung
7
