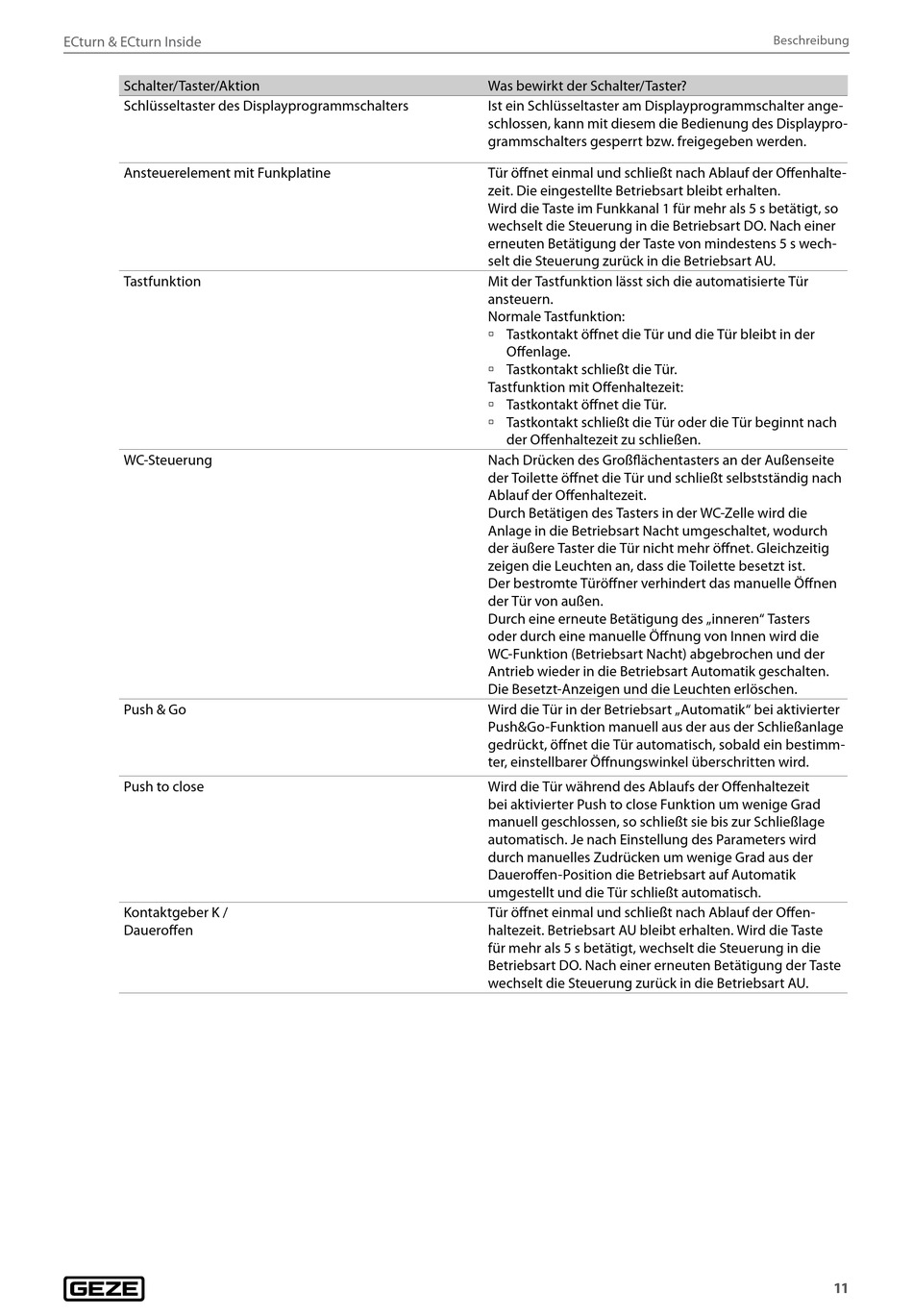

ECturn & ECturn Inside
Schalter/Taster/Aktion
Schlüsseltaster des Displayprogrammschalters
Ansteuerelement mit Funkplatine
Tastfunktion
WC-Steuerung
Push & Go
Push to close
Kontaktgeber K /
Daueroffen
Was bewirkt der Schalter/Taster?
Ist ein Schlüsseltaster am Displayprogrammschalter ange-
schlossen, kann mit diesem die Bedienung des Displaypro-
grammschalters gesperrt bzw. freigegeben werden.
Tür öffnet einmal und schließt nach Ablauf der Offenhalte-
zeit. Die eingestellte Betriebsart bleibt erhalten.
Wird die Taste im Funkkanal 1 für mehr als 5 s betätigt, so
wechselt die Steuerung in die Betriebsart DO. Nach einer
erneuten Betätigung der Taste von mindestens 5 s wech-
selt die Steuerung zurück in die Betriebsart AU.
Mit der Tastfunktion lässt sich die automatisierte Tür
ansteuern.
Normale Tastfunktion:
à Tastkontakt öffnet die Tür und die Tür bleibt in der
Offenlage.
à Tastkontakt schließt die Tür.
Tastfunktion mit Offenhaltezeit:
à Tastkontakt öffnet die Tür.
à Tastkontakt schließt die Tür oder die Tür beginnt nach
der Offenhaltezeit zu schließen.
Nach Drücken des Großflächentasters an der Außenseite
der Toilette öffnet die Tür und schließt selbstständig nach
Ablauf der Offenhaltezeit.
Durch Betätigen des Tasters in der WC-Zelle wird die
Anlage in die Betriebsart Nacht umgeschaltet, wodurch
der äußere Taster die Tür nicht mehr öffnet. Gleichzeitig
zeigen die Leuchten an, dass die Toilette besetzt ist.
Der bestromte Türöffner verhindert das manuelle Öffnen
der Tür von außen.
Durch eine erneute Betätigung des „inneren" Tasters
oder durch eine manuelle Öffnung von Innen wird die
WC-Funktion (Betriebsart Nacht) abgebrochen und der
Antrieb wieder in die Betriebsart Automatik geschalten.
Die Besetzt-Anzeigen und die Leuchten erlöschen.
Wird die Tür in der Betriebsart „Automatik" bei aktivierter
Push&Go-Funktion manuell aus der aus der Schließanlage
gedrückt, öffnet die Tür automatisch, sobald ein bestimm-
ter, einstellbarer Öffnungswinkel überschritten wird.
Wird die Tür während des Ablaufs der Offenhaltezeit
bei aktivierter Push to close Funktion um wenige Grad
manuell geschlossen, so schließt sie bis zur Schließlage
automatisch. Je nach Einstellung des Parameters wird
durch manuelles Zudrücken um wenige Grad aus der
Daueroffen-Position die Betriebsart auf Automatik
umgestellt und die Tür schließt automatisch.
Tür öffnet einmal und schließt nach Ablauf der Offen-
haltezeit. Betriebsart AU bleibt erhalten. Wird die Taste
für mehr als 5 s betätigt, wechselt die Steuerung in die
Betriebsart DO. Nach einer erneuten Betätigung der Taste
wechselt die Steuerung zurück in die Betriebsart AU.
Beschreibung
11
