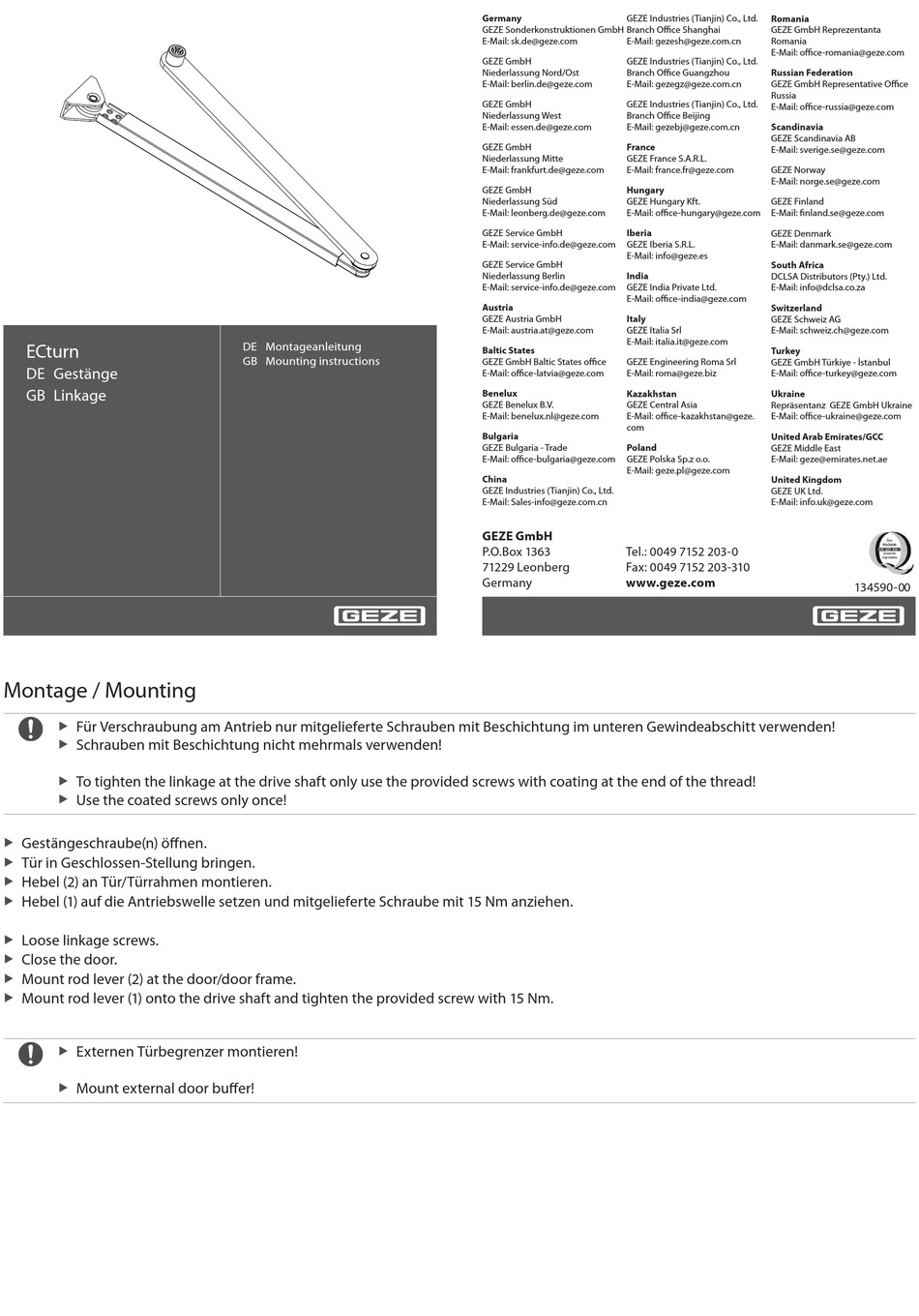

GEZE ECturn Montageanleitung

ECturn

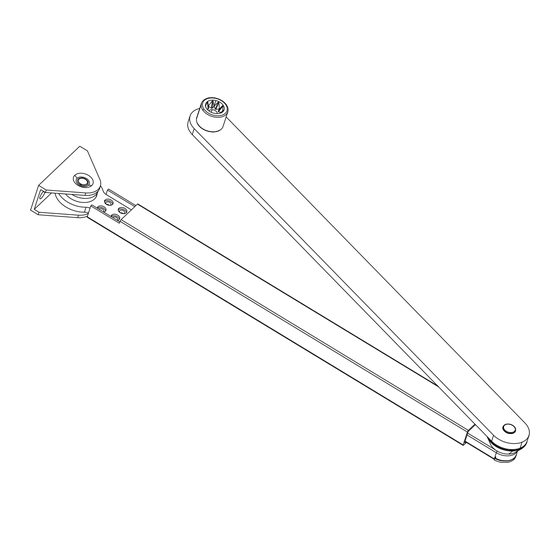

DE Gestänge
GB Linkage
Montage / Mounting
Für Verschraubung am Antrieb nur mitgelieferte Schrauben mit Beschichtung im unteren Gewindeabschitt verwenden!
X
Schrauben mit Beschichtung nicht mehrmals verwenden!
X
To tighten the linkage at the drive shaft only use the provided screws with coating at the end of the thread!
X
Use the coated screws only once!
X
Gestängeschraube(n) öffnen.
X
Tür in Geschlossen-Stellung bringen.
X
Hebel (2) an Tür/Türrahmen montieren.
X
Hebel (1) auf die Antriebswelle setzen und mitgelieferte Schraube mit 15 Nm anziehen.
X
Loose linkage screws.
X
Close the door.
X
Mount rod lever (2) at the door/door frame.
X
Mount rod lever (1) onto the drive shaft and tighten the provided screw with 15 Nm.
X
Externen Türbegrenzer montieren!
X
Mount external door buffer!
X
