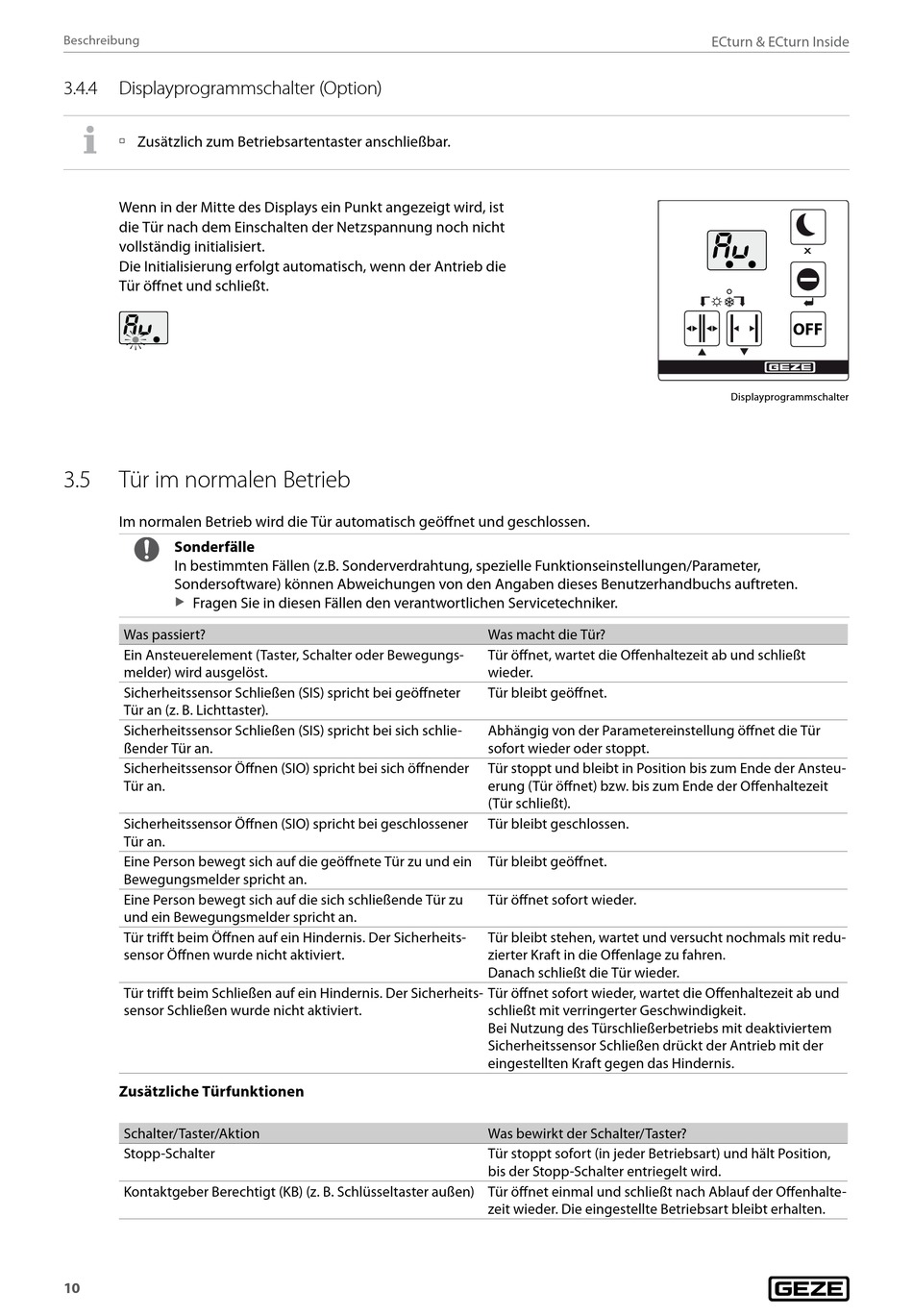

Tür Im Normalen Betrieb - GEZE ECturn Benutzerhandbuch

Beschreibung
3.4.4 Displayprogrammschalter (Option)
à Zusätzlich zum Betriebsartentaster anschließbar.
Wenn in der Mitte des Displays ein Punkt angezeigt wird, ist
die Tür nach dem Einschalten der Netzspannung noch nicht
vollständig initialisiert.
Die Initialisierung erfolgt automatisch, wenn der Antrieb die
Tür öffnet und schließt.
3.5 Tür im normalen Betrieb
Im normalen Betrieb wird die Tür automatisch geöffnet und geschlossen.
Sonderfälle
In bestimmten Fällen (z.B. Sonderverdrahtung, spezielle Funktionseinstellungen/Parameter,
Sondersoftware) können Abweichungen von den Angaben dieses Benutzerhandbuchs auftreten.
Fragen Sie in diesen Fällen den verantwortlichen Servicetechniker.
X
Was passiert?
Ein Ansteuerelement (Taster, Schalter oder Bewegungs-
melder) wird ausgelöst.
Sicherheitssensor Schließen (SIS) spricht bei geöffneter
Tür an (z. B. Lichttaster).
Sicherheitssensor Schließen (SIS) spricht bei sich schlie-
ßender Tür an.
Sicherheitssensor Öffnen (SIO) spricht bei sich öffnender
Tür an.
Sicherheitssensor Öffnen (SIO) spricht bei geschlossener
Tür an.
Eine Person bewegt sich auf die geöffnete Tür zu und ein
Bewegungsmelder spricht an.
Eine Person bewegt sich auf die sich schließende Tür zu
und ein Bewegungsmelder spricht an.
Tür trifft beim Öffnen auf ein Hindernis. Der Sicherheits-
sensor Öffnen wurde nicht aktiviert.
Tür trifft beim Schließen auf ein Hindernis. Der Sicherheits-
sensor Schließen wurde nicht aktiviert.
Zusätzliche Türfunktionen
Schalter/Taster/Aktion
Stopp-Schalter
Kontaktgeber Berechtigt (KB) (z. B. Schlüsseltaster außen) Tür öffnet einmal und schließt nach Ablauf der Offenhalte-
10
Was macht die Tür?
Tür öffnet, wartet die Offenhaltezeit ab und schließt
wieder.
Tür bleibt geöffnet.
Abhängig von der Parametereinstellung öffnet die Tür
sofort wieder oder stoppt.
Tür stoppt und bleibt in Position bis zum Ende der Ansteu-
erung (Tür öffnet) bzw. bis zum Ende der Offenhaltezeit
(Tür schließt).
Tür bleibt geschlossen.
Tür bleibt geöffnet.
Tür öffnet sofort wieder.
Tür bleibt stehen, wartet und versucht nochmals mit redu-
zierter Kraft in die Offenlage zu fahren.
Danach schließt die Tür wieder.
Tür öffnet sofort wieder, wartet die Offenhaltezeit ab und
schließt mit verringerter Geschwindigkeit.
Bei Nutzung des Türschließerbetriebs mit deaktiviertem
Sicherheitssensor Schließen drückt der Antrieb mit der
eingestellten Kraft gegen das Hindernis.
Was bewirkt der Schalter/Taster?
Tür stoppt sofort (in jeder Betriebsart) und hält Position,
bis der Stopp-Schalter entriegelt wird.
zeit wieder. Die eingestellte Betriebsart bleibt erhalten.
ECturn & ECturn Inside
OFF
Displayprogrammschalter
