Beschreibung

3 Beschreibung
3. 1 Montagearten und Ausführungen
à Der ECturn kann in Kopfmontage am Türsturz oder in Türblattmontage auf dem Türblatt angebracht sein.
à Der ECturn Inside kann im Türblatt oder in der Zarge montiert sein.
à Den Türantrieb gibt es in 1-flügeliger Ausführung.
à Die Bedienelemente sind individuell angeordnet.
3.2

Aufbau

Das abgebildete Türsystem ist nur eine Prinzipdarstellung.
Aus technischen Gründen lassen sich hier nicht alle Möglichkeiten darstellen.
Die Bedienelemente können individuell angeordnet werden.

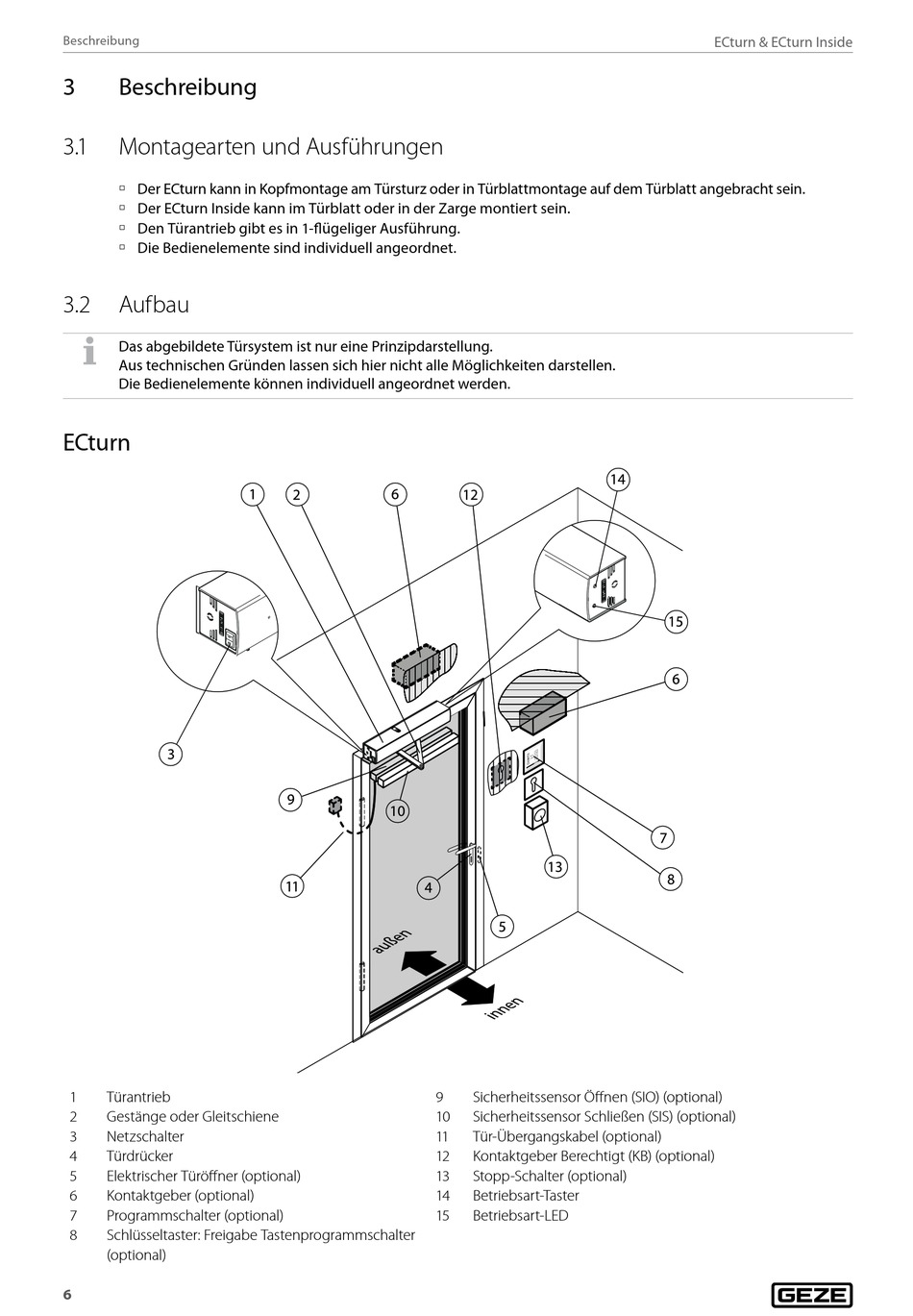

ECturn
1 Türantrieb
2 Gestänge oder Gleitschiene
3 Netzschalter
4 Türdrücker
5 Elektrischer Türöffner (optional)
6 Kontaktgeber (optional)
7 Programmschalter (optional)
8 Schlüsseltaster: Freigabe Tastenprogrammschalter
(optional)
6
9 Sicherheitssensor Öffnen (SIO) (optional)
10 Sicherheitssensor Schließen (SIS) (optional)
11 Tür-Übergangskabel (optional)
12 Kontaktgeber Berechtigt (KB) (optional)
13 Stopp-Schalter (optional)
14 Betriebsart-Taster
15 Betriebsart-LED
