Endress+Hauser Liquiline Control CDC90 Betriebsanleitung Seite 23

Liquiline Control CDC90
Endress+Hauser

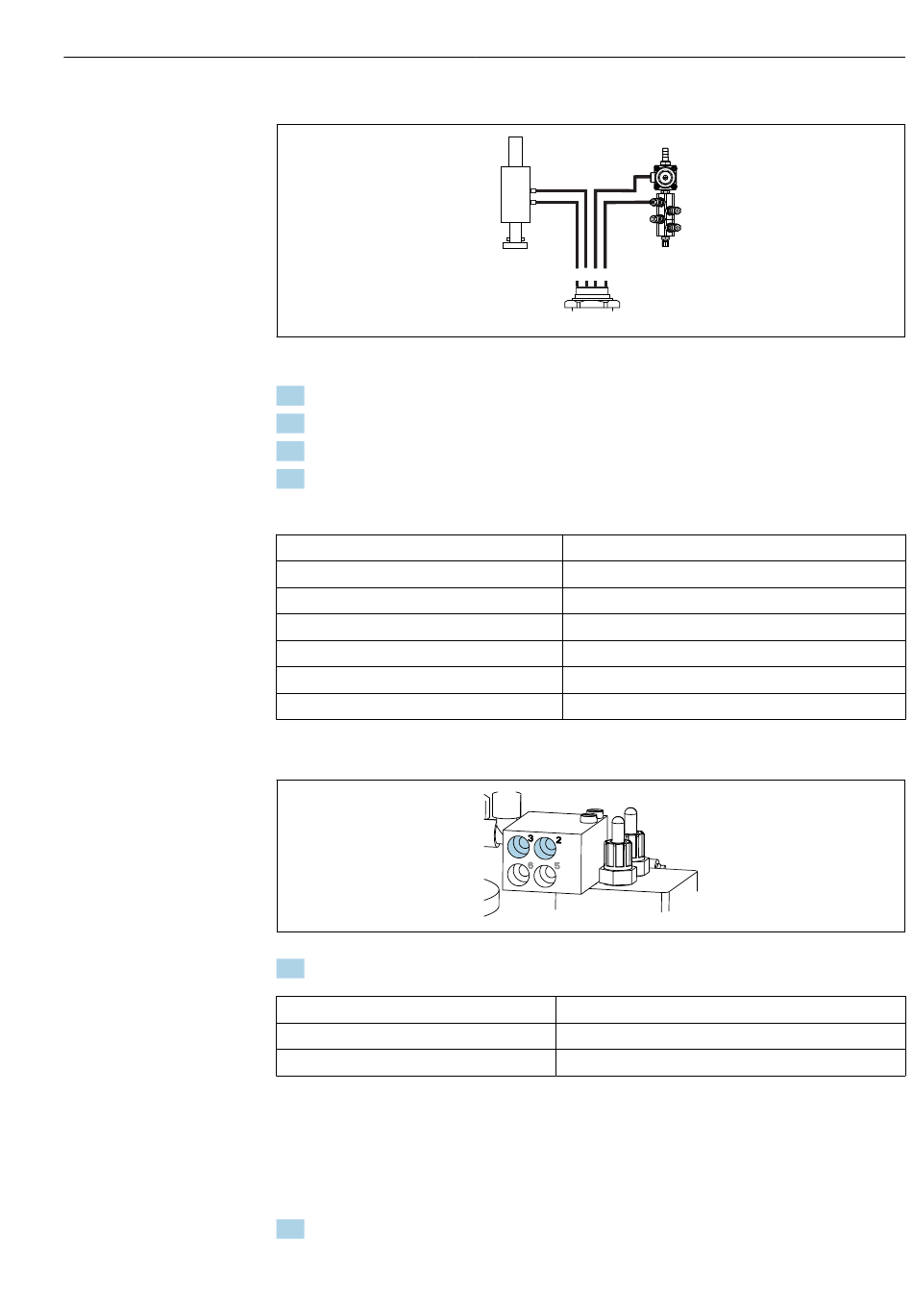

Anschluss M1 am Spülblock und Armatur
 13 Anschlüsse M1 an Armatur und Spülblock
3. Schlauch 1 an die Druckluftansteuerung der Armatur Messen anschließen.
4. Schlauch 2 an den Anschluss für das Verfahren der Armatur Service anschließen.
5. Schlauch 3 an das Prozessventil des Spülblocks anschließen.
6. Schlauch 4 an das Ventil für die Spülluft am Spülblock anschließen.
Anschluss an den Armaturen CPA87x und 471/472/475
Schlauchnummer:
CPA87x
Schlauch 1
Schlauch 2
CPA471/472/475
Schlauch 1
Schlauch 2
Anschluss Armatur CPA473/474
7. Die Schläuche wie folgt anschließen:
Schlauchnummer:
Schlauch 1
Schlauch 2
M2- Flüssigkeitsschläuche von Pumpen zum Spülblock
Anschluss M2 an Pumpen
Die Schläuche für die Flüssigkeitszufuhr zum Spülblock befinden sich im Schlauchpaket
des Multischlauchs M2
1. Schläuche an den Pumpen von links nach rechts wie folgt anschließen:
2 3 1 4
M1
Anschluss an Armatur:
I, Messposition
O, Serviceposition
oberer Anschluss
unterer Anschluss
Anschluss an Armatur:
2 am Block, Messen
3 am Block, Service
Montage
A0034130
A0033220
23
