Endress+Hauser Liquiline Control CDC90 Kurzanleitung Seite 34

Montage
3 Ausgang Spülanschluss zur Armatur
4 Puffer 1 (Pumpe 2)
Spülwasser anschließen
Beachten Sie beim Wasseranschluss folgende Punkte:
• Die Spülwasserleitung ist bauseitig zu stellen.
• Der Wasserdruck muss 3...6 bar (43,5...87 psi) betragen.
Achten Sie auf die Qualität des Spülwassers. Partikel größer als 100 μm sollten mit Hilfe
eines Wasserfilters gefiltert werden.
1. Messstelle

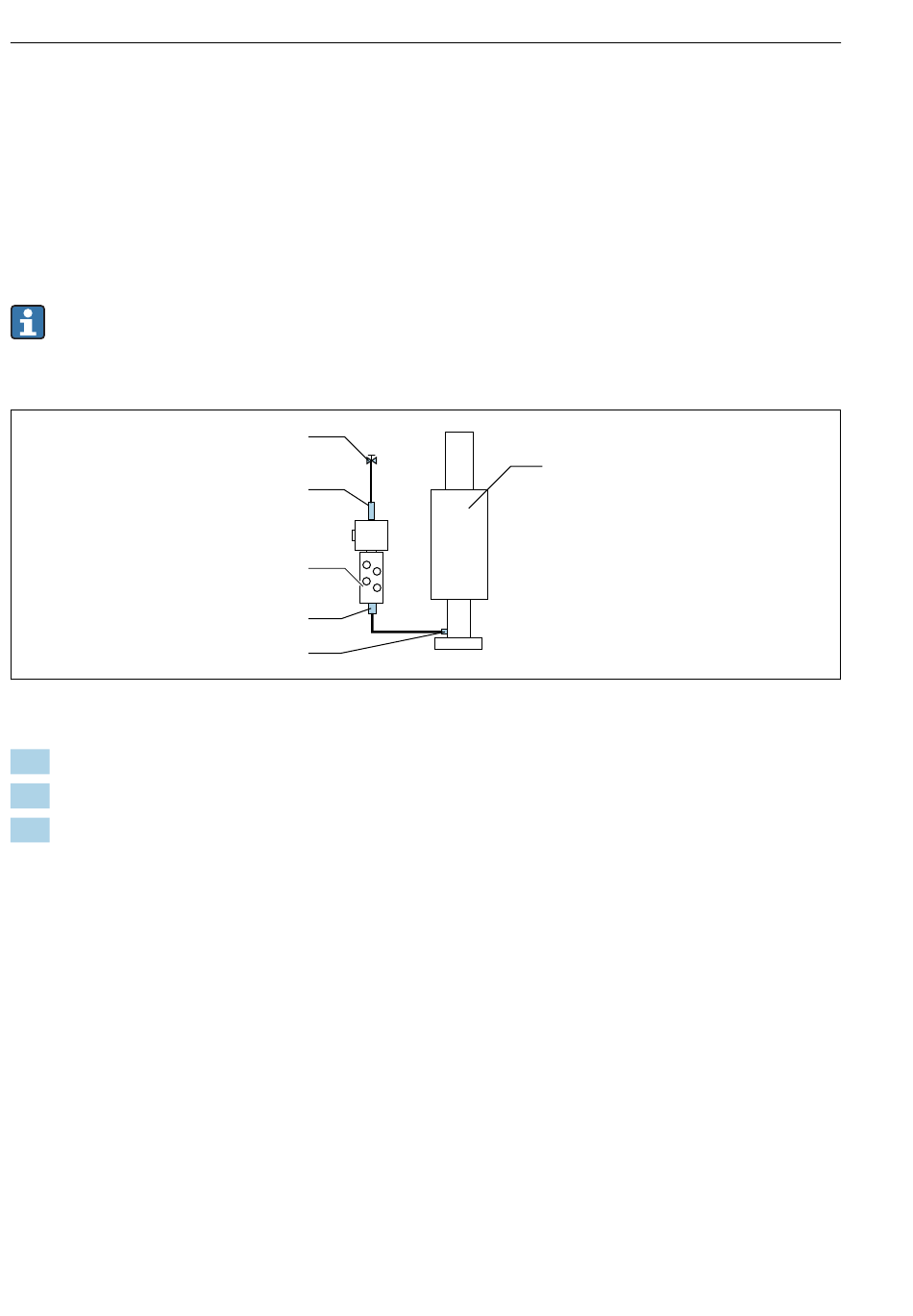

 17 Spülblock mit einer Armatur
1. Die Leitung gründlich durchspülen.
2. Das Spülwasser (6) an den Wasseranschluss (5) des Spülblocks (4) anschließen.
3. Den Spülkammeranschluss (3) am Spülblock mit dem Spülanschluss (2) der Armatur (1)
anschließen.
2. Messstelle
Die Medienzufuhr für beide Armaturen wird über das Umschaltventil geregelt.
34
6
5
4
3
2
Liquiline Control CDC90
7 Luft Prozessventil (Pilotventil 3)
1
A0032653
