Elektrischer Anschluss
7.1.2 Gerätestecker
Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff-
net werden, um das Signalkabel anzuschließen.

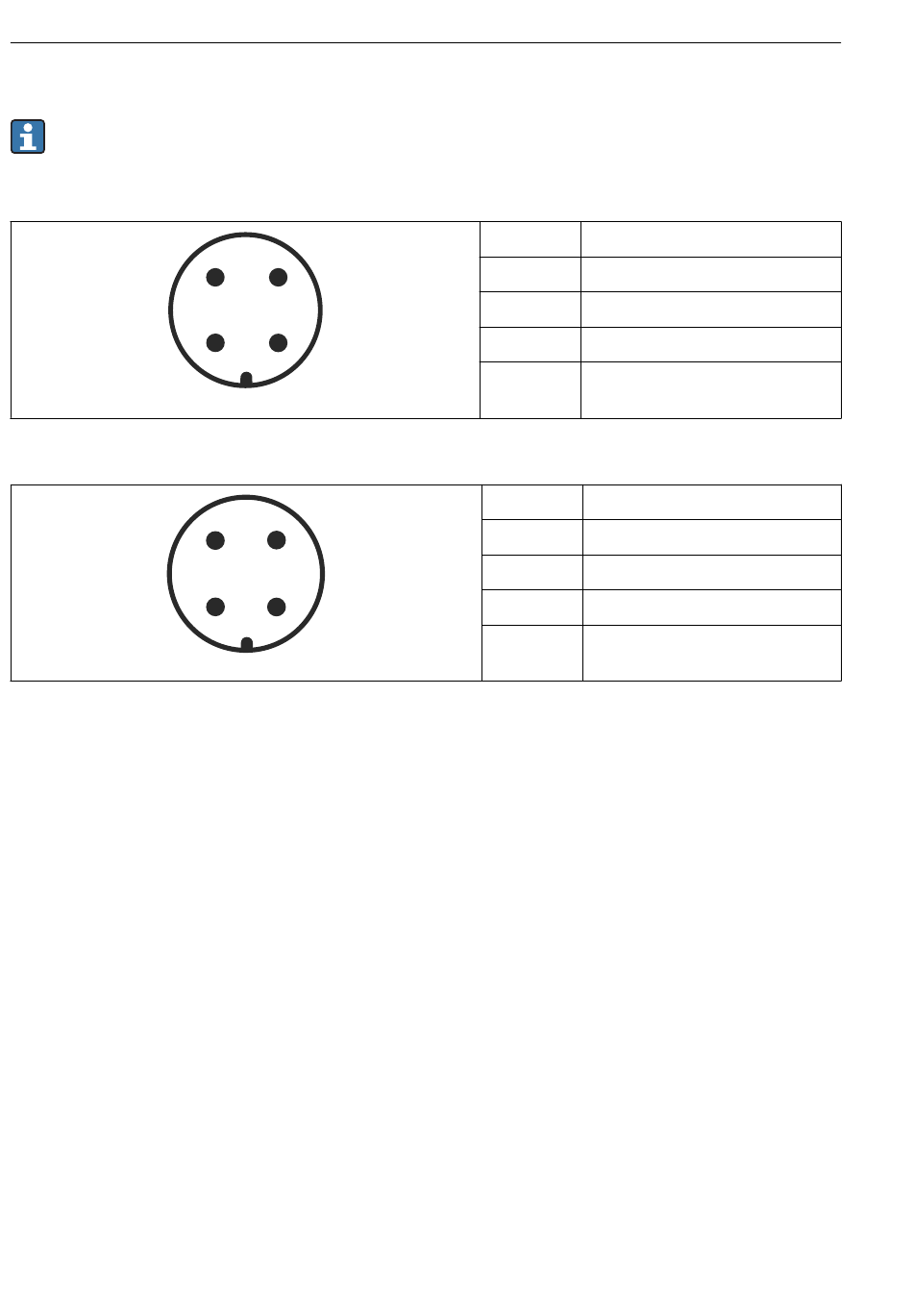

Pinbelegung beim Stecker M12
Pinbelegung beim Stecker 7/8"
40
4
3
1 2
1 3
2 4
Pin Bedeutung
1 Signal +
2 nicht belegt
3 Signal -
4 Erde
A0011175
Pin Bedeutung
1 Signal -
2 Signal +
3 nicht belegt
4 Schirm
A0011176
