Micropilot FMR51, FMR52 HART
2-Draht: 4-20mA HART, Schaltausgang
10
9
8
+
–
250
³
1 2 3
+
–
250
³
1 2 3

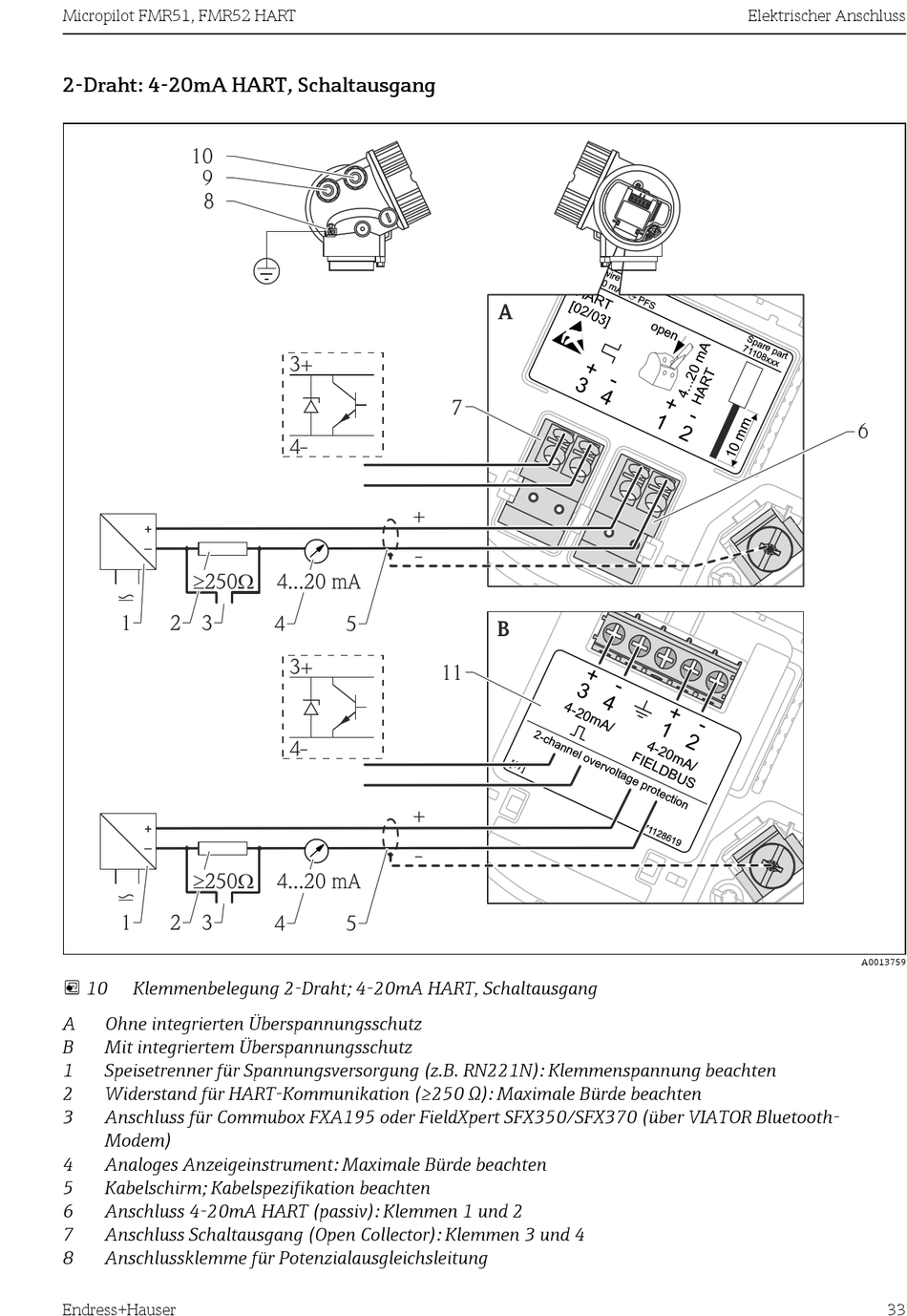

 10 Klemmenbelegung 2-Draht; 4-20mA HART, Schaltausgang
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-
Modem)
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Anschluss 4-20mA HART (passiv): Klemmen 1 und 2
7 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4
8 Anschlussklemme für Potenzialausgleichsleitung
Endress+Hauser
3+
4-
4...20 mA
W
4 5
3+
4-
4...20 mA
W
4 5
A
7
+
-
B
11
+
-
Elektrischer Anschluss
6
A0013759
