Montage

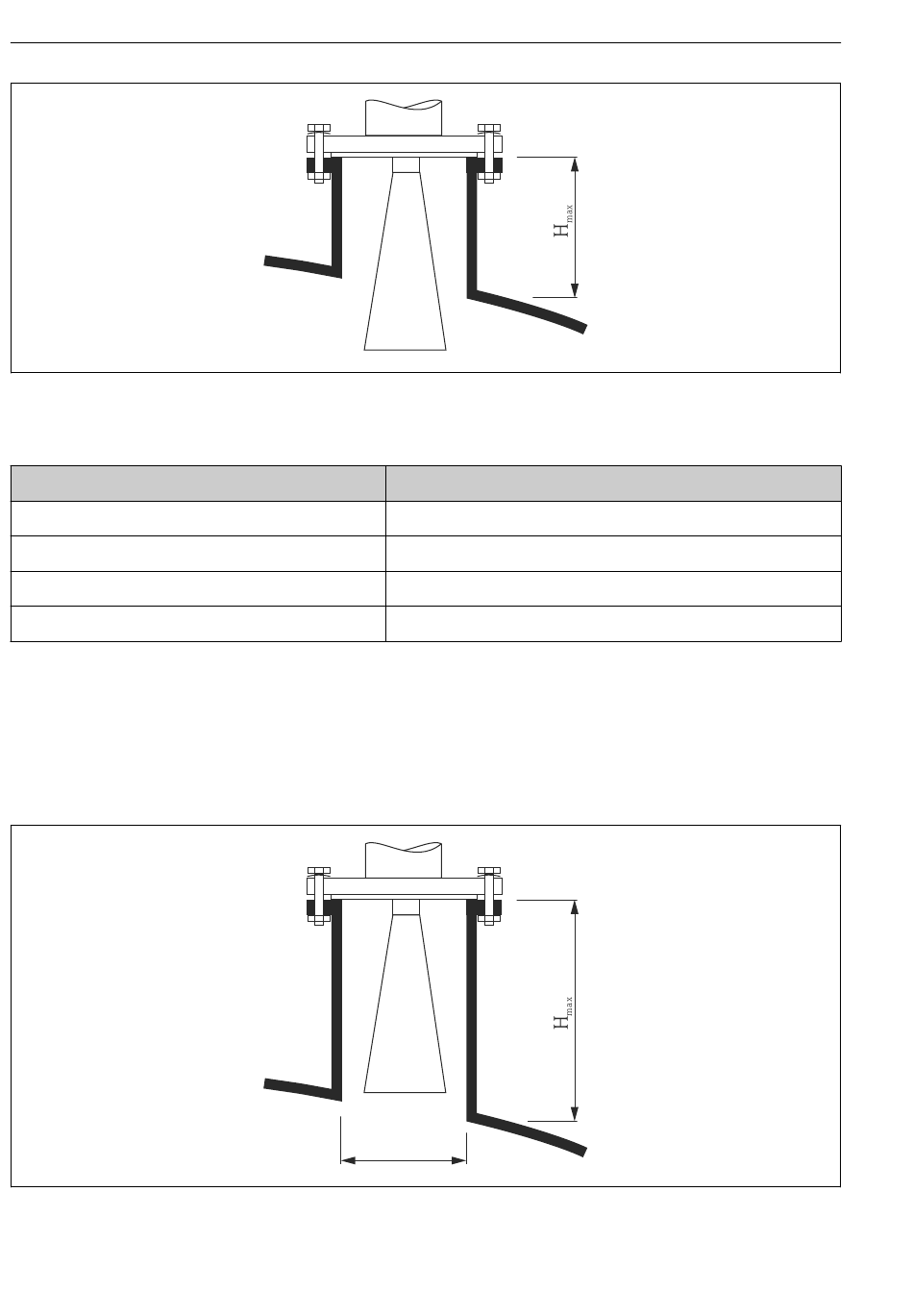

 5 Stutzenhöhe bei Hornantenne (FMR51)
1)
Antenne
BA: Horn 40mm/1-1/2"
BB: Horn 50mm/2"
BC: Horn 80mm/3"
BD: Horn 100mm/4"
1) Merkmal 070 der Produkststruktur
Bedingungen für längere Stutzen
Bei guten Reflexionseigenschaften des Messguts sind auch höhere Stutzen möglich. Die maxi-
male Stutzenlänge H
22
hängt dabei vom Stutzendurchmesser D ab:
max
Maximale Stutzenhöhe H
85 mm (3,35 in)
115 mm (4,53 in)
210 mm (8,27 in)
280 mm (11,0 in)
øD
Micropilot FMR51, FMR52 HART
max
Endress+Hauser
A0016820
