Micropilot FMR51, FMR52 HART
6.4 Einbau frei im Behälter
6.4.1 Hornantenne (FMR51)
Ausrichtung
• Antenne senkrecht auf die Produktoberfläche ausrichten.
Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein.

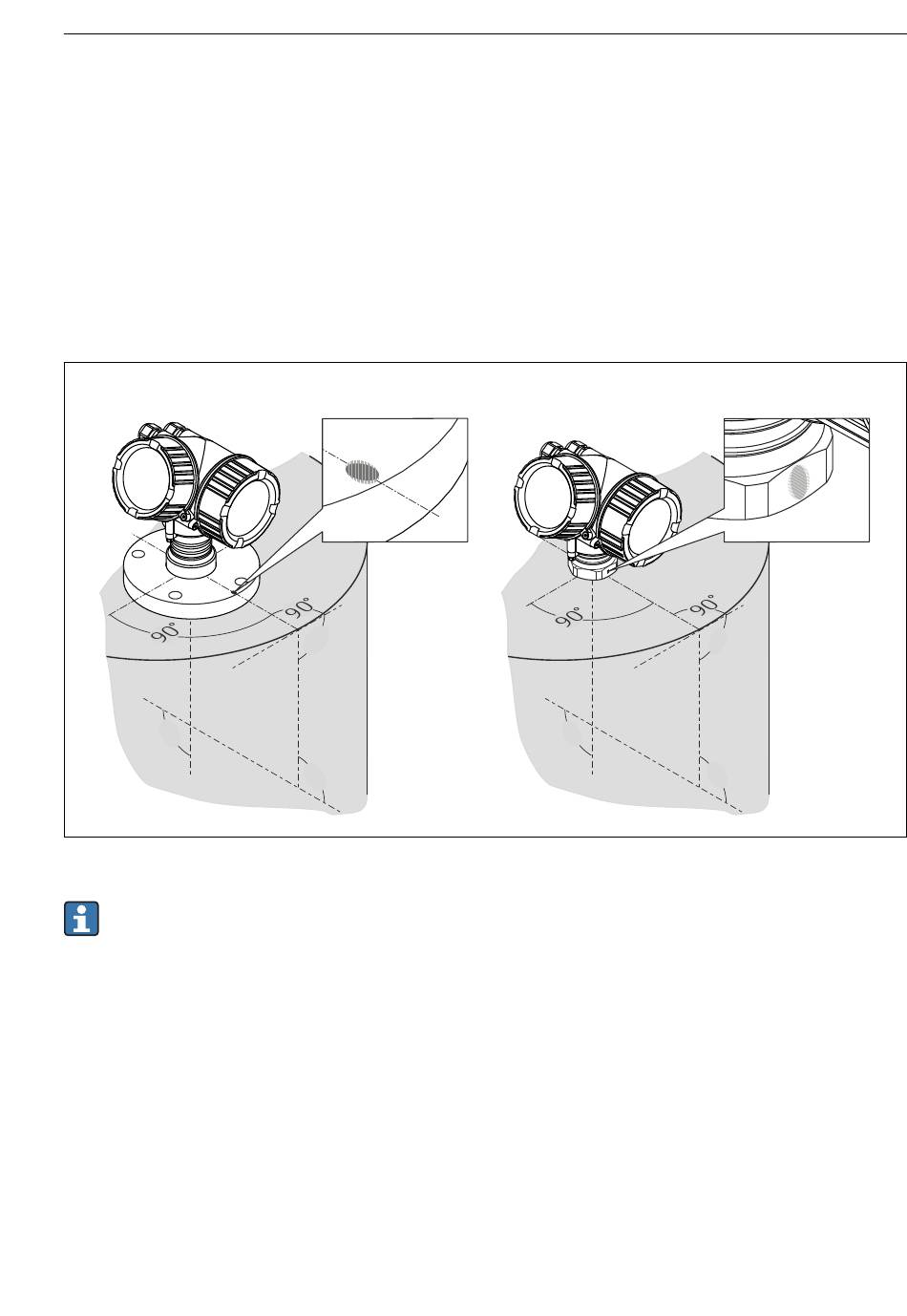

• Zur Ausrichtung befindet sich eine Markierung auf dem Flansch (an einer Stelle zwischen
den Flanschlöchern), dem Einschraubgewinde oder der Durchführung. Diese Markierung
muss so gut wie möglich zur Tankwand ausgerichtet werden.
A
9 0
°
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen
Strichen bestehen.
Hinweise zum Stutzen
Für eine optimale Messung sollte die Antenne aus dem Stutzen ragen. Abhängig von der
Antennengröße wird das durch folgende maximalen Stutzenhöhen erreicht:
Endress+Hauser
°
9 0
9 0
°
B
9 0
°
Montage
°
9 0
9 0
°
A0018974
