Endress+Hauser Micropilot FMR51 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Micropilot FMR51
  6. Betriebsanleitung

Endress+Hauser Micropilot FMR51 Betriebsanleitung

Freistrahlendes radar
Vorschau ausblenden Andere Handbücher für Micropilot FMR51:
Inhaltsverzeichnis

Werbung

Quicklinks

BA01049F/00/DE/04.16
71320528
01.02.zz (Gerätefirmware)
Products
Betriebsanleitung

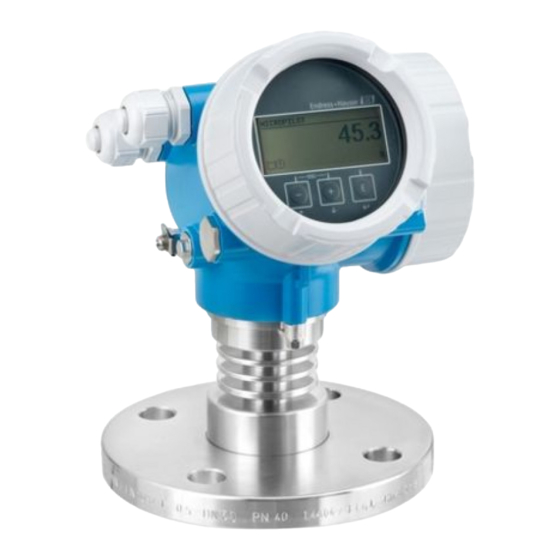

Micropilot FMR51, FMR52
HART
Freistrahlendes Radar
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot FMR51

Inhaltszusammenfassung für Endress+Hauser Micropilot FMR51

  • Seite 1 BA01049F/00/DE/04.16 Products Solutions Services 71320528 01.02.zz (Gerätefirmware) Betriebsanleitung Micropilot FMR51, FMR52 HART Freistrahlendes Radar...
  • Seite 2 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Anschlusskontrolle ....46 3.1.1 Micropilot FMR51 ....13 3.1.2 Micropilot FMR52 .
  • Seite 4 14.1.1 Reparaturkonzept ....85 14.1.2 Reparatur von Ex-zertifizierten Gerä- ten ......85 Endress+Hauser...

  • Seite 5: Wichtige Hinweise Zum Dokument

    Micropilot FMR51, FMR52 HART Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 6: Symbole Für Informationstypen

    Wichtige Hinweise zum Dokument Micropilot FMR51, FMR52 HART Symbol Bedeutung Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 7: Symbole Am Gerät

    Konfigurationen durchführen. Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 1.3.1 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA)
  • Seite 8 Wichtige Hinweise zum Dokument Micropilot FMR51, FMR52 HART Merkmal Zulassung Verfügbar für Merkmal 020: "Hilfsenergie;Ausgang" ATEX:II 1/2 G Ex ia IIC T6-T1 Ga/Gb • FMR51 XA00681F XA00681F XA00681F XA00689F ATEX: II 1/2 G Ex d [ia] IIC T6-T1 Ga/Gb • FMR52 CSA C/US DIP Cl.II,III Div.1 Gr.E-G...
  • Seite 9 Micropilot FMR51, FMR52 HART Wichtige Hinweise zum Dokument Merkmal Zulassung Verfügbar für Merkmal 020: "Hilfsenergie;Ausgang" NEPSI Ex nA II T6 Gc • FMR51 XA01201F XA01201F XA01201F XA01210F XA01201F • FMR52 NEPSI Ex ic IIC T6 Gc • FMR51 XA01201F XA01201F...

  • Seite 10: Grundlegende Sicherheitshin

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...

  • Seite 11: Arbeitssicherheit

    CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien.
  • Seite 12 Grundlegende Sicherheitshinweise Micropilot FMR51, FMR52 HART Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. Endress+Hauser...

  • Seite 13: Produktbeschreibung

    Micropilot FMR51, FMR52 HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Micropilot FMR51 A0016818  1 Aufbau des Micropilot FMR51 (26 GHz) Elektronikgehäuse Einschraubgewinde Hornantenne Flansch Antennenverlängerung 3.1.2 Micropilot FMR52 A0016788  2 Aufbau des Micropilot FMR52 (26 GHz) Elektronikgehäuse Tri-Clamp-Prozessanschluss Milchrohradapter PTFE-Hornfüllung...

  • Seite 14: Elektronikgehäuse

    Produktbeschreibung Micropilot FMR51, FMR52 HART 3.1.3 Elektronikgehäuse A0012422  3 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...

  • Seite 15: Eingetragene Marken

    Micropilot FMR51, FMR52 HART Produktbeschreibung Eingetragene Marken HART ® Eingetragene Marke der FieldComm Group, Austin, USA KALREZ ® , VITON ® Eingetragene Marke der Firma DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON ® Eingetragene Marke der Firma E.I. DuPont de Nemours & Co., Wilmington, USA TRI CLAMP ®...

  • Seite 16: Warenannahme Und Produktidenti

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Messgerät werden angezeigt.

  • Seite 17: Typenschild

    Warenannahme und Produktidentifizierung Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Typenschild 92 (3.62)

  • Seite 18: Lagerung, Transport

    Lagerung, Transport Micropilot FMR51, FMR52 HART Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40…+80 °C (–40…+176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren HINWEIS Gehäuse oder Antennenhorn kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.

  • Seite 19: Montage

    Micropilot FMR51, FMR52 HART Montage Montage Einbaubedingungen 6.1.1 Einbaulage • Empfohlener Abstand A Wand - Stutz- enaußenkante: ~ 1/6 des Behälter- durchmessers. Das Gerät sollte aber auf keinen Fall näher als 15 cm (5,91 in) zur Tankwand montiert werden. • Nicht mittig (2), da Interferenzen zu Signalverlust führen können.

  • Seite 20: Behältereinbauten

    Montage Micropilot FMR51, FMR52 HART 6.1.2 Behältereinbauten Vermeiden Sie, dass sich Einbauten (Grenzschalter, Temperatursensoren, Stre- ben, Vakuumringe, Heizschlangen, Strö- mungsbrecher usw.) innerhalb des Strahlenkegels befinden. Beachten Sie dazu den Abstrahlwinkel →  22. A0018944 6.1.3 Vermeidung von Störechos Schräg eingebaute, metallische Blenden zur Streuung der Radarsignale helfen, Stö-...

  • Seite 21: Messung In Einem Kunststoffbehälter

    Micropilot FMR51, FMR52 HART Montage 6.1.4 Messung in einem Kunststoffbehälter Besteht die Außenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mikrowellen auch von aussenliegenden Störern (z. B. metallische Leitungen (1), Leitern (2), Roste (3), ...) reflektiert werden. Es sollten sich deshalb keine solchen Störer im Strahlenkegel befinden.

  • Seite 22: Abstrahlwinkel

    Montage Micropilot FMR51, FMR52 HART 6.1.6 Abstrahlwinkel A0016891  5 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wel- len den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außer- halb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Störern...

  • Seite 23: Messbedingungen

    Abb.) an der Antennenspitze liegen. Betroffene Verbindungen sind zum Beispiel R134a, R227, Dymel 152a Dielektrizitätskonstanten (DK-Werte) für viele wichtige in der Industrie verwendete Medien sind aufgeführt im DK-Handbuch (CP00019F) sowie in der "DC Values App" von Endress+Hauser (verfügbar für Android und iOS). Endress+Hauser...

  • Seite 24: Montage Von Plattierten Flanschen

    Montage Micropilot FMR51, FMR52 HART • Bei Einsatz von FMR54 mit Planarantenne sollte insbesondere bei Medien mit kleiner Dielektrizitätszahl das Messbereichsende nicht näher als A: 1 m (3,28 ft) am Flansch liegen. • Der kleinste mögliche Messbereich B (siehe Abb.) ist von der Antennenausführung abhängig.

  • Seite 25: Einbau Frei Im Behälter

    Micropilot FMR51, FMR52 HART Montage Flanschgröße Anzahl Schrauben empfohlenes Anzugsdrehmoment [Nm] minimal maximal 2"/150lbs 3"/150lbs 4"/150lbs 6"/150lbs 10K 50A 10K 80A 10K 100A 10K 150A Einbau frei im Behälter 6.4.1 Hornantenne (FMR51) Ausrichtung • Antenne senkrecht auf die Produktoberfläche ausrichten.
  • Seite 26 Montage Micropilot FMR51, FMR52 HART A0016820  6 Stutzenhöhe bei Hornantenne (FMR51) Antenne Maximale Stutzenhöhe H BA: Horn 40mm/1-1/2" 86 mm (3,39 in) BB: Horn 50mm/2" 115 mm (4,53 in) BC: Horn 80mm/3" 211 mm (8,31 in) BD: Horn 100mm/4"...

  • Seite 27: Messung Von Außen Durch Kunststoffwände (Fmr50/Fmr51)

    • Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante abgerundet sein. • Es muss eine Störechoausblendung durchgeführt werden. • Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in der Tabelle angegeben. • Für die Montage in langen Stutzen ist das Gerät mit einer Antennenverlängerung von bis zu 1 000 mm (39,4 in) erhältich...

  • Seite 28: Hornantenne Frontbündig (Fmr52)

    BP: Horn 80mm/3" 500 mm (19,7 in) Merkmal 070 der Produktstruktur Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen. • Bei Flanschen mit PTFE-Plattierung: Hinweise zur Montage von plattierten Flan- schen beachten →  24. • Die PTFE-Flanschplattierung dient üblicherweise gleichzeitig als Dichtung zwischen dem Stutzen und dem Geräteflansch.

  • Seite 29: Einbau Im Schwallrohr

    Micropilot FMR51, FMR52 HART Montage Einbau im Schwallrohr A0016841  8 Einbau im Schwallrohr Markierung zur Ausrichtung der Antenne • Bei Hornantenne: Markierung auf Schlitze ausrichten. • Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich. • Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern →...

  • Seite 30: Beispiel Für Die Konstruktion Eines Schwallrohrs

    Montage Micropilot FMR51, FMR52 HART 6.5.2 Beispiel für die Konstruktion eines Schwallrohrs 100% 100% mm (in) A0019009 Micropilot FMR50/FMR51: Horn 40 mm (1½") Micropilot FMR50/FMR51/FMR52/FMR54: Horn 80 mm (3") Schwallrohr mit Schlitzen Kugelhahn mit Volldurchgang Markierung zur axialen Ausrichtung Einschraubstück z.B.

  • Seite 31: Einbau Im Bypass

    Micropilot FMR51, FMR52 HART Montage Einbau im Bypass A0019446  9 Einbau im Bypass Markierung zur Ausrichtung der Antenne Tankverbindungsstücke • Markierung im 90°-Winkel zu den Tankverbindungsstücken ausrichten. • Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich. • Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern →...

  • Seite 32: Beispiel Für Die Konstruktion Eines Bypasses

    Montage Micropilot FMR51, FMR52 HART 6.6.2 Beispiel für die Konstruktion eines Bypasses 100% mm (in) A0019010 Micropilot FMR50/FMR51/FMR52/FMR54: Horn 80 mm (3") Kugelhahn mit Volldurchgang Mindestabstand zum oberen Verbindungsrohr: 400 mm (15,7 in) Markierung zur axialen Ausrichtung z.B. Vorschweißflansch DIN2633 Durchmesser der Verbindungsrohre so klein wie möglich...

  • Seite 33: Behälter Mit Wärmeisolierung

    Micropilot FMR51, FMR52 HART Montage Behälter mit Wärmeisolierung A0019142 Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (2) mit ein- zubeziehen. Die Isolation darf dabei nicht über den Gehäusehals (1) hinausgehen.

  • Seite 34: Anzeigemodul Drehen

    Montage Micropilot FMR51, FMR52 HART Anzeigemodul drehen 3 mm A0013905 1. Falls vorhanden: Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen.

  • Seite 35: Elektrischer Anschluss

    Micropilot FMR51, FMR52 HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung 2-Draht: 4-20mA HART – – 4...20 mA – – 4...20 mA A0011294  10 Klemmenbelegung 2-Draht; 4-20mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten...
  • Seite 36 Elektrischer Anschluss Micropilot FMR51, FMR52 HART 2-Draht: 4-20mA HART, Schaltausgang – 4...20 mA ³ – 4...20 mA ³ A0013759  11 Klemmenbelegung 2-Draht; 4-20mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
  • Seite 37 Micropilot FMR51, FMR52 HART Elektrischer Anschluss 2-Draht: 4-20mA HART, 4-20mA – 4...20 mA – 4...20 mA – 4...20 mA – 4...20 mA A0013923  12 Klemmenbelegung 2-Draht, 4-20mA HART, 4-20mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 2 Anschluss Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.B.
  • Seite 38 Elektrischer Anschluss Micropilot FMR51, FMR52 HART 4-Draht: 4-20mA HART (10,4…48 V 4...20 mA ³ A0011340  13 Klemmenbelegung 4-Draht; 4-20mA HART (10,4 ... 48 VDC) Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten...
  • Seite 39 Micropilot FMR51, FMR52 HART Elektrischer Anschluss 4-Draht: 4-20mA HART (90…253 V 4...20 mA ³ A0018965  14 Klemmenbelegung 4-Draht; 4-20mA HART (90 ... 253 VAC) Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten...

  • Seite 40: Kabelspezifikation

    Elektrischer Anschluss Micropilot FMR51, FMR52 HART Beispiele zum Anschluss des Schaltausgangs A0015909 A0015910  15 Anschluss eines Relais  16 Anschluss an einen Digitaleingang Pull-up-Widerstand Geeignete Relais (Beispiele): Schalteingang • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit HutschienenträgerUMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/21 Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen...

  • Seite 41: Gerätestecker

    Micropilot FMR51, FMR52 HART Elektrischer Anschluss 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...

  • Seite 42: Versorgungsspannung

    Elektrischer Anschluss Micropilot FMR51, FMR52 HART 7.1.4 Versorgungsspannung 2-Draht, 4-20mA HART, passiv "Hilfsenergie, Ausgang" "Zulassung" Klemmenspannung U am Maximale Bürde R, abhängig von der Versorgungsspannung Gerät des Speisegeräts A: 2-Draht; 4-20mA HART • Ex-frei 10,4…35 V R [ ] ? •...
  • Seite 43 Micropilot FMR51, FMR52 HART Elektrischer Anschluss "Hilfsenergie, Ausgang" "Zulassung" Klemmenspannung U am Maximale Bürde R, abhängig von der Versorgungsspannung Gerät des Speisegeräts C: 2-Draht; 4-20mA HART, alle 12…30 V R [ ] ? 4-20mA U 0 [V] A0017055 Merkmal 020 der Produktstruktur...

  • Seite 44: Überspannungsschutz

    Elektrischer Anschluss Micropilot FMR51, FMR52 HART 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde K: 4-Draht 90-253VAC; 4-20mA HART 90…253 V (50…60 Hz), Überspannungskate- 500 Ω gorie II L: 4-Draht 10,4-48VDC; 4-20mA HART 10,4…48 V Merkmal 020 der Produktstruktur 7.1.5...

  • Seite 45: Steckbare Federkraftklemmen

    Micropilot FMR51, FMR52 HART Elektrischer Anschluss A0012619 1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten.

  • Seite 46: Anschlusskontrolle

    Elektrischer Anschluss Micropilot FMR51, FMR52 HART Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabel- ende aus der Klemme ziehen. ≤ 3 (0.12) mm (in)

  • Seite 47: Bedienmöglichkeiten

    Micropilot FMR51, FMR52 HART Bedienmöglichkeiten Bedienmöglichkeiten Übersicht 8.1.1 Vor-Ort-Bedienung Bestellmerkmal "Anzeige; Bedienung", Option C "SD02" Bestellmerkmal "Anzeige; Bedienung", Option E "SD03" A0015546 A0015544 Bedienung mit Drucktasten Bedienung mit Touch Control 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137  17 Bedienmöglichkeiten über FHX50...

  • Seite 48: Fernbedienung

    Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Commubox FXA191 (RS232) oder FXA195 (USB) Field Xpert SFX350/SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" Endress+Hauser...

  • Seite 49: Aufbau Und Funktionsweise Des Bedienmenüs

    Micropilot FMR51, FMR52 HART Bedienmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Menüs Menü Untermenü / Bedeutung Parameter Parameter Legt die Bediensprache der Vor-Ort-Anzeige fest Language Setup Parameter 1 Nach Einstellung dieser Parameter sollte die Mes- sung in der Regel vollständig parametriert sein.

  • Seite 50: Anwenderrollen Und Ihre Zugriffsrechte

    Bedienmöglichkeiten Micropilot FMR51, FMR52 HART 8.2.2 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen Bediener und Instandhalter haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn ein gerätespezifischer Freigabecode definiert wurde. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →  51.

  • Seite 51: Schreibschutz Via Freigabecode

    Micropilot FMR51, FMR52 HART Bedienmöglichkeiten 8.2.3 Schreibschutz via Freigabecode Mithilfe des gerätespezifischen Freigabecodes sind die Parameter für die Messgerätkonfi- guration schreibgeschützt und ihre Werte via Vor-Ort-Bedienung nicht mehr änderbar. Freigabecode definieren über Vor-Ort-Anzeige 1. Navigieren zu: Setup → Erweitertes Setup → Administration → Freigabecode definie- ren →...

  • Seite 52: Schreibschutz Aufheben Via Freigabecode

    Bedienmöglichkeiten Micropilot FMR51, FMR52 HART 8.2.4 Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen gerätespezifischen Freigabecode schreibgeschützt und sein Wert momentan via Vor- Ort-Anzeige nicht änderbar →  51. Die Sperrung des Schreibzugriffs via Vor-Ort-Bedienung kann durch Eingabe des geräte- spezifischen Freigabecodes aufgehoben werden.
  • Seite 53 Micropilot FMR51, FMR52 HART Bedienmöglichkeiten XXXXXXXXXXXXX 3 mm A0026157 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  Anzeigemodul steckt am Rand des Elektronikraums.
  • Seite 54 Bedienmöglichkeiten Micropilot FMR51, FMR52 HART 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt . Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den...

  • Seite 55: Tastenverriegelung Ein- Und Ausschalten

    Micropilot FMR51, FMR52 HART Bedienmöglichkeiten 8.2.7 Tastenverriegelung ein- und ausschalten Über die Tastenverriegelung lässt sich der Zugriff auf das gesamte Bedienmenü via Vor- Ort-Bedienung sperren. Ein Navigieren durch das Bedienmenü oder ein Ändern der Werte von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden.

  • Seite 56: Anzeige- Und Bedienmodul

    Bedienmöglichkeiten Micropilot FMR51, FMR52 HART Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  19 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...
  • Seite 57 Micropilot FMR51, FMR52 HART Bedienmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0011975 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0011974 • links in der Kopfzeile im Menü "Setup"...
  • Seite 58 Bedienmöglichkeiten Micropilot FMR51, FMR52 HART Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0011995 Distanz A0011996 Stromausgang A0011998 Gemessener Strom A0011999 Klemmenspannung A0012106 Elektronik- oder Sensortemperatur A0012104 Messkanäle Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert.

  • Seite 59: Bedienelemente

    Micropilot FMR51, FMR52 HART Bedienmöglichkeiten 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Text- und Zahleneditor A0013969 Bewegt in der Eingabemaske den Markierungsbalken nach links (rück- wärts). Plus-Taste Bei Menü, Untermenü...

  • Seite 60: Zahlen Und Text Eingeben

    Bedienmöglichkeiten Micropilot FMR51, FMR52 HART 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung: Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9...
  • Seite 61 Micropilot FMR51, FMR52 HART Bedienmöglichkeiten Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.

  • Seite 62: Kontextmenü Aufrufen

    Bedienmöglichkeiten Micropilot FMR51, FMR52 HART 8.3.4 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.

  • Seite 63: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul

    Micropilot FMR51, FMR52 HART Bedienmöglichkeiten 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277...

  • Seite 64: Systemingetration Über Hart-Protokoll

    Systemingetration über HART-Protokoll Micropilot FMR51, FMR52 HART Systemingetration über HART-Protokoll Übersicht zu den Gerätebeschreibungsdateien (DD) Hersteller-ID 0x11 Gerätetypkennung 0x1128 HART-Spezifikation DD-Dateien Informationen und Dateien unter: • www.endress.com • www.hartcomm.org Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable...

  • Seite 65: Inbetriebnahme Über Wizard

    Micropilot FMR51, FMR52 HART Inbetriebnahme über Wizard Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. 1. Das Gerät mit FieldCare bzw. DeviceCare verbinden →  48. 2. Das Gerät in FieldCare bzw. Device Care öffnen.

  • Seite 66: Inbetriebnahme Über Bedienmenü

    Inbetriebnahme über Bedienmenü Micropilot FMR51, FMR52 HART Inbetriebnahme über Bedienmenü 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  46 11.2...

  • Seite 67: Füllstandmessung Konfigurieren

    Micropilot FMR51, FMR52 HART Inbetriebnahme über Bedienmenü 11.3 Füllstandmessung konfigurieren 100% A0016933  21 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Referenzpunkt der Messung Distanz Füllstand Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) 1. Navigieren zu: Setup → Messstellenbezeichnung  Messstellenbezeichnung eingeben.
  • Seite 68 Inbetriebnahme über Bedienmenü Micropilot FMR51, FMR52 HART 11. Bei Bedienung über Vor-Ort-Anzeige: Navigieren zu: Setup → Ausblendung → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer Störechoausblendungskurve zu starten. 12. Bei Bedienung über Bedientool: Navigieren zu: Setup → Bestätigung Distanz ...

  • Seite 69: Referenzhüllkurve Aufnehmen

    Micropilot FMR51, FMR52 HART Inbetriebnahme über Bedienmenü 11.4 Referenzhüllkurve aufnehmen Nach der Konfiguration der Messung empfiehlt es sich, die aktuelle Hüllkurve als Refe- renzhüllkurve aufzunehmen. Auf sie kann dann später zu Diagnosezwecken wieder zurückgegriffen werden. Zur Aufnahme der Hüllkurve dient der Parameter Sicherung Referenzkurve.

  • Seite 70: Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme über Bedienmenü Micropilot FMR51, FMR52 HART 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1 Werkseinstellung der Vor-Ort-Anzeige Parameter Werkeinstellung Format Anzeige 1 Wert groß 1. Anzeigewert Füllstand linearisiert 2. Anzeigewert Keine 3. Anzeigewert Keine 4. Anzeigewert Keine 11.5.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Untermenü angepasst werden: Setup →...

  • Seite 71: Konfiguration Verwalten

    Micropilot FMR51, FMR52 HART Inbetriebnahme über Bedienmenü 11.7 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern, auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten ver- walten und seinen Optionen.

  • Seite 72: Einstellungen Schützen Vor Unerlaubtem

    Inbetriebnahme über Bedienmenü Micropilot FMR51, FMR52 HART 11.8 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) →  51 • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) →  52...

  • Seite 73: Diagnose Und Störungsbehebung

    Micropilot FMR51, FMR52 HART Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebung 12.1.1 Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung stimmt nicht Richtige Spannung anlegen. mit der Angabe auf dem Typenschild überein. Versorgungsspannung ist falsch Versorgungsspannung umpolen.

  • Seite 74: Parametrierfehler

    Diagnose und Störungsbehebung Micropilot FMR51, FMR52 HART 12.1.2 Parametrierfehler Fehler Mögliche Ursache Behebung Falscher Messwert Wenn gemessene Distanz (Setup • Parameter Abgleich Leer → Distanz) mit tatsächlicher Distanz (→  109) prüfen und gegebenfalls übereinstimmt: korrigieren. Abgleichfehler • Parameter Abgleich Voll (→  109) prüfen und gegebenenfalls korrigie-...
  • Seite 75 Micropilot FMR51, FMR52 HART Diagnose und Störungsbehebung Fehler Mögliche Ursache Behebung Gerät zeigt bei leerem Tank Störecho Bei leerem Tank Ausblendung über den einen Füllstand an. gesamten Messbereich durchführen (Parameter Bestätigung Distanz (→  111)). Falsche Steigung des Füll- Tanktyp falsch eingestellt.

  • Seite 76: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Micropilot FMR51, FMR52 HART 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 77 Micropilot FMR51, FMR52 HART Diagnose und Störungsbehebung Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal...

  • Seite 78: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Micropilot FMR51, FMR52 HART 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 79: Diagnoseereignis Im Bedientool

    Micropilot FMR51, FMR52 HART Diagnose und Störungsbehebung 12.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •...

  • Seite 80: Liste Der Diagnoseereignisse

    Diagnose und Störungsbehebung Micropilot FMR51, FMR52 HART 12.5 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zur Elektronik Software inkompati- 1. Software prüfen Alarm 2. Hauptelektronik flashen oder tau- schen Module inkompati- 1. Elektronikmodule prüfen Alarm 2.

  • Seite 81: Ereignis-Logbuch

    Micropilot FMR51, FMR52 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Simulation Fehler- Simulation ausschalten Alarm modus Simulation Mess- Simulation ausschalten Warning wert Simulation Strom- Simulation ausschalten Warning ausgang 1…2 Simulation Schalt- Simulation Schaltausgang ausschalten...

  • Seite 82: Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Micropilot FMR51, FMR52 HART Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis – : Auftreten des Ereignisses – : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses Behebungsmaßnahmen aufrufen und schließen...

  • Seite 83: Firmware-Historie

    Micropilot FMR51, FMR52 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1189 Gerätesicherung verglichen I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515...

  • Seite 84: Wartung

    Wartung Micropilot FMR51, FMR52 HART Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 13.2 Dichtungen Die Prozessdichtungen des Messaufnehmers (am Prozessanschluss) sollten periodisch aus- getauscht werden, inbesondere bei der Verwendung von Formdichtungen (aseptische Aus- führung)! Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der...

  • Seite 85: Reparatur

    Reparatur 14.1 Allgemeine Hinweise 14.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.

  • Seite 86: Ersatzteile

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der...

  • Seite 87: Zubehör

    Micropilot FMR51, FMR52 HART Zubehör Zubehör 15.1 Gerätespezifisches Zubehör 15.1.1 Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 298.5 (11.8) 273.7 (10.8) 255.1 (10) 164 (6.46) A0015472  25 Wetterschutzhaube; Maßeinheit: mm (in) 37,8 mm (1,5 in) 54 mm (2,1 in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").

  • Seite 88: Abgesetzte Anzeige Fhx50

    Zubehör Micropilot FMR51, FMR52 HART 15.1.2 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – CF3M (ähnlich zu 316L/1.4404) – Aluminium (in Vorbereitung) • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x •...

  • Seite 89: Hornschutz Für Hornantenne

    Micropilot FMR51, FMR52 HART Zubehör 15.1.3 Hornschutz für Hornantenne Dieser Abschnitt gilt nicht für folgende Optionen von Bestellmerkmal 610 "Zubehör montiert". • OU: ...mm Antennenverlängerung • OV: ... inch Antennenverlängerung Für diese Fälle: →  90 Zubehör Beschreibung Hornschutz für Hornan-...

  • Seite 90: Hornschutz Für Hornantenne Mit Variabler Antennenverlängerung

    Zubehör Micropilot FMR51, FMR52 HART 15.1.4 Hornschutz für Hornantenne mit variabler Antennenverlängerung Dieser Abschnitt gilt für folgende Optionen von Bestellmerkmal 610 "Zubehör mon- tiert": • OU: ...mm Antennenverlängerung • OV: ... inch Antennenverlängerung Für alle anderen Fälle: →  89 Zubehör...

  • Seite 91: Überspannungsschutz

    Micropilot FMR51, FMR52 HART Zubehör 15.1.5 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400…700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...

  • Seite 92: Kommunikationsspezifisches Zubehör

     Für Einzelheiten: Dokument "Technische Information" TI00404F Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung...

  • Seite 93: Servicespezifisches Zubehör

    Micropilot FMR51, FMR52 HART Zubehör Zubehör Beschreibung Field Xpert SFX370 Field Xpert SFX370 ist ein mobiler Computer für die Inbetriebnahme und Wartung. Er ermöglicht eine effiziente Gerätekonfiguration und Diagnose für HART und FOUNDATION Fieldbus Geräte im Nicht-Ex-Bereich und Ex-Bereich. ...

  • Seite 94: Bedienmenü

    Bedienmenü Micropilot FMR51, FMR52 HART Bedienmenü 16.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) Navigation  Bedienmenü Language →  149  Setup →  107 Messstellenbezeichnung →  107 Längeneinheit →  107 Tanktyp →  107 Rohrdurchmesser →  108 →  108...
  • Seite 95 Micropilot FMR51, FMR52 HART Bedienmenü Freigabecode eingeben →  118 ‣ Füllstand →  119 Medientyp →  119 Mediumseigenschaft →  119 Max. Befüllgeschwindigkeit flüssig →  120 Max. Entleergeschwindigkeit flüssig →  120 Erweiterte Prozessbedingung →  120 Füllstandeinheit...
  • Seite 96 Bedienmenü Micropilot FMR51, FMR52 HART Wert bei Echoverlust →  135 Rampe bei Echoverlust →  136 Blockdistanz →  122 ‣ SIL/WHG-Bestätigung →  138 ‣ SIL/WHG deaktivieren →  139 →  139 Schreibschutz rücksetzen Falscher Code →  139 ‣...
  • Seite 97 Micropilot FMR51, FMR52 HART Bedienmenü Schaltzustand →  148 Invertiertes Ausgangssignal →  148 ‣ Anzeige →  149 Language →  149 Format Anzeige →  149 1…4. Anzeigewert →  151 1…4. Nachkommastellen →  151 Intervall Anzeige →...
  • Seite 98 Bedienmenü Micropilot FMR51, FMR52 HART Konfigurationsdaten verwalten →  156 Ergebnis Vergleich →  157 ‣ Administration →  159 ‣ Freigabecode definieren →  161 Freigabecode definieren →  161 →  161 Freigabecode bestätigen Gerät zurücksetzen →  159 ...
  • Seite 99 Micropilot FMR51, FMR52 HART Bedienmenü Geräte-ID →  167 Gerätetyp →  168 Hersteller-ID →  168 ‣ Messwerte →  169 Distanz →  110 Füllstand linearisiert →  129 Ausgangsstrom 1…2 →  143 Gemessener Strom 1 →  170 Klemmenspannung 1 →...
  • Seite 100 Bedienmenü Micropilot FMR51, FMR52 HART Kategorie Diagnoseereignis Simulation Diagnoseereignis ‣ Gerätetest →  179 Start Gerätetest →  179 Ergebnis Gerätetest →  179 →  179 Letzter Test Füllstandsignal →  180 Endress+Hauser...

  • Seite 101: Übersicht Bedienmenü (Bedientool)

    Micropilot FMR51, FMR52 HART Bedienmenü 16.2 Übersicht Bedienmenü (Bedientool) Navigation  Bedienmenü  Setup →  107 Messstellenbezeichnung →  107 Längeneinheit →  107 Tanktyp →  107 Rohrdurchmesser →  108 Mediengruppe →  108 →  109 Abgleich Leer →...
  • Seite 102 Bedienmenü Micropilot FMR51, FMR52 HART Max. Entleergeschwindigkeit flüssig →  120 Erweiterte Prozessbedingung →  120 Füllstandeinheit →  121 Blockdistanz →  122 Füllstandkorrektur →  122 →  123 Tank/Silo Höhe ‣ Linearisierung →  125 Linearisierungsart →  127 Einheit nach Linearisierung →...
  • Seite 103 Micropilot FMR51, FMR52 HART Bedienmenü ‣ SIL/WHG-Bestätigung →  138 ‣ SIL/WHG deaktivieren →  139 Schreibschutz rücksetzen →  139 Falscher Code →  139 ‣ Stromausgang 1…2 →  140 Zuordnung Stromausgang →  140 Strombereich →  141 Fester Stromwert →...
  • Seite 104 Bedienmenü Micropilot FMR51, FMR52 HART ‣ Anzeige →  149 Language →  149 Format Anzeige →  149 1…4. Anzeigewert →  151 1…4. Nachkommastellen →  151 →  152 Intervall Anzeige Dämpfung Anzeige →  152 Kopfzeile →...
  • Seite 105 Micropilot FMR51, FMR52 HART Bedienmenü Zeitstempel →  162 Letzte Diagnose →  162 Zeitstempel →  163 Betriebszeit ab Neustart →  163 Betriebszeit →  156 ‣ Diagnoseliste →  164 Diagnose 1…5 →  164 Zeitstempel 1…5 →...
  • Seite 106 Bedienmenü Micropilot FMR51, FMR52 HART Klemmenspannung 1 →  170 Elektroniktemperatur →  170 ‣ Messwertspeicher →  171 Zuordnung 1…4. Kanal →  171 Speicherintervall →  171 →  172 Datenspeicher löschen ‣ Simulation →  175 Zuordnung Prozessgröße →...

  • Seite 107: Menü "Setup

    Micropilot FMR51, FMR52 HART Bedienmenü 16.3 Menü "Setup" • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Freigabecode gesperrt werden können →...

  • Seite 108: Rohrdurchmesser

    Bedienmenü Micropilot FMR51, FMR52 HART • Behälter standard • Behälter mit Rührwerk • Rohrantenne Werkseinstellung Abhängig von der Antenne Zusätzliche Information Abhängig von der Antenne sind nicht alle oben genannten Optionen vorhanden oder kann es weitere Optionen geben. Rohrdurchmesser ...

  • Seite 109: Abgleich Leer

    Micropilot FMR51, FMR52 HART Bedienmenü Abgleich Leer  Navigation  Setup → Abgleich Leer Beschreibung Distanz E vom Prozessanschluss zu minimalem Füllstand (0%) angeben. Daurch wird der Messbereichsanfang definiert. Eingabe Abhängig von der Antenne Werkseinstellung Abhängig von der Antenne Zusätzliche Information A0019486 ...

  • Seite 110: Füllstand

    Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information 100% A0019487  27 Abgleich Voll (F) bei Messungen in Flüssigkeiten Füllstand Navigation  Setup → Füllstand Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung). Zusätzliche Information A0019482  28 Füllstand bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  121).

  • Seite 111: Signalqualität

    Micropilot FMR51, FMR52 HART Bedienmenü Zusätzliche Information A0019483  29 Distanz bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  107). Signalqualität Navigation  Setup → Signalqualität Beschreibung Zeigt die Signalqualität des Füllstandechos. Zusätzliche Information Bedeutung der Anzeige •...
  • Seite 112 Bedienmenü Micropilot FMR51, FMR52 HART Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl • Manuelle Map-Aufnahme • Distanz Ok • Distanz unbekannt • Distanz zu klein • Distanz zu groß • Tank leer • Werksausblendung Werkseinstellung Distanz unbekannt Zusätzliche Information...
  • Seite 113 Micropilot FMR51, FMR52 HART Bedienmenü Aktuelle Ausblendung Navigation  Setup → Aktuelle Ausbl. Beschreibung Zeigt an, bis zu welcher Distanz bereits eine Ausblendung aufgenommen wurde. Ende Ausblendung  Navigation  Setup → Ende Ausblendung Voraussetzung Bestätigung Distanz (→  111) = Manuelle Map-Aufnahme oder Distanz zu klein Beschreibung Neues Ende der Ausblendung angeben.
  • Seite 114 Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information Bedeutung der Optionen • Nein Es wird keine Ausblendungskurve aufgenommen. • Aufnahme Ausblendung Die Ausblendungskurve wird aufgenommen. Danach zeigt das Gerät die neue gemessene Distanz sowie den aktuellen Ausblendungsbereich an. Bei Bedienung über Vor-Ort- Anzeige werden diese Werte durch Drücken von ...

  • Seite 115: Wizard "Ausblendung

    Micropilot FMR51, FMR52 HART Bedienmenü 16.3.1 Wizard "Ausblendung" Wizard Ausblendung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur Ausblendung direkt in Menü Setup (→  107) In Wizard Ausblendung werden jeweils zwei Parameter gleichzeitig auf dem Display angezeigt.
  • Seite 116 Bedienmenü Micropilot FMR51, FMR52 HART Anzeige • Aufnahme initialisieren • Läuft • Fertig Endress+Hauser...

  • Seite 117: Untermenü "Erweitertes Setup

    Micropilot FMR51, FMR52 HART Bedienmenü 16.3.2 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitert. Setup Status Verriegelung Navigation  Setup → Erweitert. Setup → Status Verrieg. Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Anzeige • Hardware-verriegelt • SIL-verriegelt •...

  • Seite 118: Zugriffsrechte Anzeige

    • Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...

  • Seite 119: Füllstand

    Wässrig (DK >= 4) DK 4 ... 7 Sonstiges Unbekannt Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Endress+Hauser...

  • Seite 120: Max. Befüllgeschwindigkeit Flüssig

    Bedienmenü Micropilot FMR51, FMR52 HART Max. Befüllgeschwindigkeit flüssig  Navigation  Setup → Erweitert. Setup → Füllstand → Max.Befüllg. fl. Voraussetzung Medientyp (→  119) = Flüssigkeit Beschreibung Maximal zu erwartende Befüllgeschwindigkeit wählen. Auswahl • Langsam < 1cm (0,4in)/min • Mittel < 10cm (4in)/min •...

  • Seite 121: Füllstandeinheit

    Micropilot FMR51, FMR52 HART Bedienmenü Auswahl • Schaum (>5cm) • Wechselnde DK-Werte • Kleine Behälter (< 1m) Werkseinstellung Keine Zusätzliche Information Option "Schaum (>5cm)" Diese Option verhindert, dass eine Tankhistorie verwendet wird, die unter Schaumbildung aufgenommen wurde und deswegen keine korrektes Abbild der Tankeigenschaften dar- stellt.

  • Seite 122: Blockdistanz

    • Experte → Sensor → Gasphasenkomp. → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0019492  30 Blockdistanz (BD) bei Messung in Flüssigkeiten...

  • Seite 123: Tank/Silo Höhe

    Micropilot FMR51, FMR52 HART Bedienmenü Zusätzliche Information Der angegebene Wert wird zum gemessenen Füllstand (vor Linearisierung) addiert. Tank/Silo Höhe  Navigation  Setup → Erweitert. Setup → Füllstand → Tank/Silo Höhe Beschreibung Gesamthöhe des Tanks/Silos angeben (gemessen vom Prozessanschluss). Eingabe –999,9999…999,9999 m...
  • Seite 124 Bedienmenü Micropilot FMR51, FMR52 HART Untermenü "Linearisierung" 100% L‘ L‘ 100% L‘1L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0019648  32 Linearisierung: Umrechnung des Füllstands in ein Volumen oder ein Gewicht; die Umrechnung ist von der Behälterform abhängig...

  • Seite 125: Linearisierung

    Micropilot FMR51, FMR52 HART Bedienmenü Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  127 Einheit nach Linearisierung →  128 Freitext →  129 Maximaler Wert →  130 Durchmesser →...
  • Seite 126 Bedienmenü Micropilot FMR51, FMR52 HART Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  127 Einheit nach Linearisierung →  128 Freitext →  129 Füllstand linearisiert →  129 Maximaler Wert →...

  • Seite 127: Linearisierungsart

    Micropilot FMR51, FMR52 HART Bedienmenü Beschreibung der Parameter Navigation  Setup → Erweitert. Setup → Linearisierung Linearisierungsart  Navigation  Setup → Erweitert. Setup → Linearisierung → Linearisier. Art Beschreibung Linearisierungsart wählen. Auswahl • Keine • Linear • Tabelle • Pyramidenboden •...

  • Seite 128: Einheit Nach Linearisierung

    Bedienmenü Micropilot FMR51, FMR52 HART Bedeutung der Optionen • Keine Der Füllstand wird ohne Umrechnung in der Füllstandeinheit ausgegeben. • Linear Der Ausgabewert (Volumen/Gewicht) ist proportional zum Füllstand L. Das gilt bei- spielsweise für stehend zylindrische Tanks und Silos. Folgende Parameter müssen zusätzlich angegeben werden:...

  • Seite 129: Freitext

    Micropilot FMR51, FMR52 HART Bedienmenü Beschreibung Einheit für den linearisierten Wert wählen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • dm³ • m³ • hl • l •...

  • Seite 130: Maximaler Wert

    Bedienmenü Micropilot FMR51, FMR52 HART Maximaler Wert  Navigation  Setup → Erweitert. Setup → Linearisierung → Max. Wert Voraussetzung Linearisierungsart (→  127) hat einen der folgenden Werte: • Linear • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend •...

  • Seite 131: Tabellenmodus

    Micropilot FMR51, FMR52 HART Bedienmenü Zusätzliche Information A0013264 Zwischenhöhe Die Einheit ist definiert in Parameter Längeneinheit (→  107). Tabellenmodus  Navigation  Setup → Erweitert. Setup → Linearisierung → Tabellenmodus Voraussetzung Linearisierungsart (→  127) = Tabelle Beschreibung Eingabemodus für Linearisierungstabelle wählen.

  • Seite 132: Füllstand

    Bedienmenü Micropilot FMR51, FMR52 HART Bedingungen an die Linearisierungstabelle • Die Tabelle kann aus bis zu 32 Wertepaaren "Füllstand - Linearisierter Wert" bestehen. • Die Tabelle muss monoton sein (steigend oder fallend). • Der erste Tabellenwert muss dem minimalen Füllstand entsprechen.

  • Seite 133: Kundenwert

    Micropilot FMR51, FMR52 HART Bedienmenü Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung). Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Füllstand (Halbautomatisch) Navigation  Setup → Erweitert. Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  127) = Tabelle • Tabellenmodus (→  131) = Halbautomatisch Beschreibung Zeigt gemessenen Füllstand (vor Linearisierung).
  • Seite 134 Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information Bedeutung der Optionen • Deaktivieren Es wird keine Linearisierung berechnet. Wenn gleichzeitig Linearisierungsart (→  127) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert.

  • Seite 135: Sicherheitseinstellungen

    Micropilot FMR51, FMR52 HART Bedienmenü Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitert. Setup → Sicherh.einst. Ausgang bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Ausg. Echoverl. Beschreibung Ausgangsverhalten bei Echoverlust festlegen. Auswahl • Letzter gültiger Wert •...
  • Seite 136 Bedienmenü Micropilot FMR51, FMR52 HART Rampe bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Rampe Echoverl. Voraussetzung Ausgang bei Echoverlust (→  135) = Rampe bei Echoverlust Beschreibung Rampensteigung bei Echoverlust festlegen. Eingabe Gleitkommazahl mit Vorzeichen...
  • Seite 137 • Experte → Sensor → Gasphasenkomp. → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0019492  34 Blockdistanz (BD) bei Messung in Flüssigkeiten...
  • Seite 138 Bedienmenü Micropilot FMR51, FMR52 HART Wizard "SIL/WHG-Bestätigung" Wizard SIL/WHG-Bestätigung ist nur bei Geräten mit SIL- und/oder WHG-Zulassung vorhanden (Merkmal 590: "Weitere Zulassung", Ausprägung LA: "SIL" oder LC: "WHG Überfüllsicherung" ), solange sie sich nicht im SIL/WHG-verriegelten Zustand befin- den. Wizard SIL/WHG-Bestätigung wird benötigt, um das Gerät in den SIL- oder WHGver- riegelten Zustand zu bringen.
  • Seite 139 Micropilot FMR51, FMR52 HART Bedienmenü Wizard "SIL/WHG deaktivieren" Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. Schreibschutz rücksetzen  Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. → Schreibs. rücks. Beschreibung Entriegelungscode eingeben. Eingabe 0…65 535 Werkseinstellung Falscher Code ...

  • Seite 140: Zusätzliche Information

    Bedienmenü Micropilot FMR51, FMR52 HART Untermenü "Stromausgang 1…2" Untermenü Stromausgang 2 (→  140) ist nur bei Geräten mit zwei Stromausgän- gen vorhanden. Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 Zuordnung Stromausgang 1…2  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Zuord. Strom Beschreibung Prozessgröße für Stromausgang wählen.
  • Seite 141 Micropilot FMR51, FMR52 HART Bedienmenü Strombereich  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Strombereich Beschreibung Strombereich für Prozessgröße und Ausfallsignal wählen. Auswahl • 4...20 mA • 4...20 mA NAMUR • 4...20 mA US • Fester Stromwert Werkseinstellung 4...20 mA NAMUR...
  • Seite 142 Bedienmenü Micropilot FMR51, FMR52 HART Dämpfung Ausgang  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Dämpfung Ausg. Beschreibung Zeitkonstante τ für Dämpfung des Stromausgangs angeben. Eingabe 0,0…999,9 s Werkseinstellung 0,0 s Zusätzliche Information Messwertschwankungen wirken sich am Stromausgang mit einer exponentiellen Verzöge- rung aus, deren Zeitkonstante τ...
  • Seite 143 Micropilot FMR51, FMR52 HART Bedienmenü Fehlerstrom  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Fehlerstrom Voraussetzung Fehlerverhalten (→  142) = Definierter Wert Beschreibung Wert für Stromausgabe bei Gerätealarm eingeben. Eingabe 3,59…22,5 mA Werkseinstellung 22,5 mA Ausgangsstrom 1…2 Navigation ...
  • Seite 144 Bedienmenü Micropilot FMR51, FMR52 HART Untermenü "Schaltausgang" Navigation  Setup → Erweitert. Setup → Schaltausgang Funktion Schaltausgang  Navigation  Setup → Erweitert. Setup → Schaltausgang → Funkt.Schaltausg Beschreibung Funktion für Schaltausgang wählen. Auswahl • Aus • An • Diagnoseverhalten •...
  • Seite 145 Micropilot FMR51, FMR52 HART Bedienmenü Auswahl • Aus • Digitalausgang ED 1 • Digitalausgang ED 2 Werkseinstellung Zusätzliche Information Die Optionen Digitalausgang ED 1 und Digitalausgang ED 2 beziehen sich auf die Erwei- terte-Diagnose-Blöcke. Ein Schaltsignal, das in diesen Blöcken generiert wird, kann über den Schaltausgang ausgegeben werden.
  • Seite 146 Bedienmenü Micropilot FMR51, FMR52 HART Beschreibung Messwert für Einschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt: Einschaltpunkt > Ausschaltpunkt – Der Ausgang wird geschlossen, wenn der Messwert über Einschaltpunkt steigt.

  • Seite 147: Ausschaltpunkt

    Micropilot FMR51, FMR52 HART Bedienmenü Einschaltverzögerung  Navigation  Setup → Erweitert. Setup → Schaltausgang → Einschaltverz. Voraussetzung • Funktion Schaltausgang (→  144) = Grenzwert • Zuordnung Grenzwert (→  145) ≠ Aus Beschreibung Einschaltverzögerung definieren. Eingabe 0,0…100,0 s...

  • Seite 148: Schaltzustand

    Bedienmenü Micropilot FMR51, FMR52 HART Fehlerverhalten  Navigation  Setup → Erweitert. Setup → Schaltausgang → Fehlerverhalten Beschreibung Ausgangsverhalten bei Gerätealarm festlegen. Auswahl • Aktueller Status • Offen • Geschlossen Werkseinstellung Offen Schaltzustand Navigation  Setup → Erweitert. Setup → Schaltausgang → Schaltzustand Beschreibung Zeigt aktuellen Status des Schaltausgangs.

  • Seite 149: Anzeige

    Micropilot FMR51, FMR52 HART Bedienmenü Untermenü "Anzeige" Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlos- sen ist. Navigation  Setup → Erweitert. Setup → Anzeige Language Navigation  Setup → Erweitert. Setup → Anzeige → Language Beschreibung Sprache der Vor-Ort-Anzeige einstellen.
  • Seite 150 Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information 4841.000 Â A0019963  35 "Format Anzeige" = "1 Wert groß" Â 93.5 % Â 159.0 A0019964  36 "Format Anzeige" = "1 Bargraph + 1 Wert" Â 93.5 Â 159.0 A0019965  37 "Format Anzeige"...

  • Seite 151: Anzeigewert

    Micropilot FMR51, FMR52 HART Bedienmenü 1…4. Anzeigewert  Navigation  Setup → Erweitert. Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen für Darstellung auf Vor-Ort-Anzeige. Auswahl • Keine • Füllstand linearisiert • Distanz • Stromausgang 1 • Gemessener Strom •...

  • Seite 152: Intervall Anzeige

    Bedienmenü Micropilot FMR51, FMR52 HART Intervall Anzeige Navigation  Setup → Erweitert. Setup → Anzeige → Intervall Anz. Beschreibung Anzeigedauer von Messwerten auf Vor-Ort-Anzeige einstellen, wenn diese im Wechsel angezeigt werden. Eingabe 1…10 s Werkseinstellung Zusätzliche Information Dieser Parameter ist nur relevant, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige angezeigt werden...

  • Seite 153: Kopfzeilentext

    Micropilot FMR51, FMR52 HART Bedienmenü Zusätzliche Information XXXXXXXXX A0013375 Position des Kopfzeilentexts auf der Anzeige Bedeutung der Optionen • Messstellenbezeichnung Wird im Parameter Messstellenbezeichnung (→  107) definiert. • Freitext Wird im Parameter Kopfzeilentext (→  153) definiert. Kopfzeilentext ...

  • Seite 154: Nachkommastellen Menü

    Bedienmenü Micropilot FMR51, FMR52 HART Werkseinstellung Dezimal Zusätzliche Information Die Option ft-in-1/16'' gilt nur für Längeneinheiten. Nachkommastellen Menü  Navigation  Setup → Erweitert. Setup → Anzeige → Nachkomma Menü Beschreibung Anzahl Nachkommastellen für Zahlen im Bedienmenü wählen. Auswahl • x •...

  • Seite 155: Kontrast Anzeige

    Micropilot FMR51, FMR52 HART Bedienmenü Kontrast Anzeige Navigation  Setup → Erweitert. Setup → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung). Eingabe 20…80 % Werkseinstellung Abhängig vom Display Zusätzliche Information Kontrast einstellen via Drucktasten: •...

  • Seite 156: Datensicherung Anzeigemodul

    Bedienmenü Micropilot FMR51, FMR52 HART Untermenü "Datensicherung Anzeigemodul" Dieses Untermenü ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
  • Seite 157 Micropilot FMR51, FMR52 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
  • Seite 158 Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information Bedeutung der Anzeigeoptionen • Einstellungen identisch Die aktuelle Gerätekonfiguration im Gerät stimmt mit ihrer Sicherungskopie im Anzeige- modul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration im Gerät stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein.
  • Seite 159 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  118) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
  • Seite 160 Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Parameter wird ohne Aktion verlassen. • Auf Werkseinstellung Alle Parameter werden auf die bestellcodespezifische Werkseinstellung zurückgesetzt. • Auf Auslieferungszustand Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. Der Auslieferungs- zustand kann sich von der Werkseinstellung unterscheiden, wenn bei der Bestellung kundenspezifische Parameterwerte angegeben wurden.
  • Seite 161 Micropilot FMR51, FMR52 HART Bedienmenü Wizard "Freigabecode definieren" Wizard Freigabecode definieren ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befindet sich Parameter Freigabecode defi- nieren direkt in Untermenü Administration. Parameter Freigabecode bestätigen gibt es bei Bedienung über Bedientool nicht.

  • Seite 162: Menü "Diagnose

    Bedienmenü Micropilot FMR51, FMR52 HART 16.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Akt. Diagnose Beschreibung Zeigt aktuell anstehende Diagnosemeldung. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens •...
  • Seite 163 Micropilot FMR51, FMR52 HART Bedienmenü Zeitstempel Navigation  Diagnose → Zeitstempel Beschreibung Zeigt Zeitstempel für Parameter Letzte Diagnose (→  162). Anzeige Tage (d), Stunden (h), Minuten (m), Sekunden (s) Betriebszeit ab Neustart Navigation  Diagnose → Zeit ab Neustart Beschreibung Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist.

  • Seite 164: Untermenü "Diagnoseliste

    Bedienmenü Micropilot FMR51, FMR52 HART 16.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1…5 Navigation  Diagnose → Diagnoseliste → Diagnose 1…5 Beschreibung Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: •...

  • Seite 165: Untermenü "Ereignislogbuch

    Micropilot FMR51, FMR52 HART Bedienmenü 16.4.2 Untermenü "Ereignislogbuch" Untermenü Ereignislogbuch existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" angezeigt werden. Navigation  Diagnose → Ereignislogbuch Filteroptionen  Navigation ...

  • Seite 166: Untermenü "Geräteinformation

    Zeigt Seriennummer des Geräts. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
  • Seite 167 Micropilot FMR51, FMR52 HART Bedienmenü Bestellcode  Navigation  Diagnose → Geräteinfo → Bestellcode Beschreibung Zeigt Bestellcode des Geräts. Zusätzliche Information Der Bestellcode entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.

  • Seite 168: Gerätetyp

    Bedienmenü Micropilot FMR51, FMR52 HART Gerätetyp Navigation  Diagnose → Geräteinfo → Gerätetyp Beschreibung Zeigt Gerätetyp, mit dem das Gerät bei der HART Communication Foundation registriert ist. Zusätzliche Information Der Gerätetyp wird benötigt, um dem Gerät die passende Gerätebeschreibungsdatei (DD) zuzuordnen.

  • Seite 169: Untermenü "Messwerte

    Micropilot FMR51, FMR52 HART Bedienmenü 16.4.4 Untermenü "Messwerte" Navigation  Diagnose → Messwerte Distanz Navigation  Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0019483  40 Distanz bei Flüssigkeitsmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→...

  • Seite 170: Elektroniktemperatur

    Bedienmenü Micropilot FMR51, FMR52 HART Gemessener Strom 1 Navigation  Diagnose → Messwerte → Gemess. Strom 1 Voraussetzung Nur für Stromausgang 1 Beschreibung Zeigt aktuell gemessenen Wert des Stromausgangs. Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspg. 1 Beschreibung Zeigt aktuelle Klemmenspannung am Ausgang.

  • Seite 171: Untermenü "Messwertspeicher

    Micropilot FMR51, FMR52 HART Bedienmenü 16.4.5 Untermenü "Messwertspeicher" Navigation  Diagnose → Messwertspeicher Zuordnung 1…4. Kanal  Navigation  Diagnose → Messwertspeicher → Zuord. 1…4. Kanal Beschreibung Dem jeweiligen Speicherkanal eine Prozessgröße zuordnen. Auswahl • Aus • Füllstand linearisiert • Distanz •...

  • Seite 172: Werkseinstellung

    Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information Dieser Parameter bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Daten- speicher und somit die maximale speicherbare Prozesszeit T • Bei Nutzung von 1 Speicherkanal: T = 1000 ⋅ t • Bei Nutzung von 2 Speicherkanälen: T = 500 ⋅...
  • Seite 173 Micropilot FMR51, FMR52 HART Bedienmenü Untermenü "Anzeige 1…4. Kanal" Die Untermenüs Anzeige 1…4. Kanal existieren nur bei Bedienung über Vor-Ort- Anzeige. Bei Bedienung über FieldCare kann das Diagramm über die FieldCare-Funk- tion "Event List / HistoROM" angezeigt werden. Die Untermenüs Anzeige 1…4. Kanal rufen eine Anzeige des Messwertverlaufs für den jeweiligen Speicherkanal auf.

  • Seite 174: Untermenü "Simulation

    Bedienmenü Micropilot FMR51, FMR52 HART 16.4.6 Untermenü "Simulation" Untermenü Simulation dient zur Simulation bestimmter Messwerte oder Situationen. Damit lässt sich die korrekte Parametrierung des Geräts sowie nachgeschalteter Auswer- teeinheiten prüfen. Simulierbare Situationen Zu simulierende Situation Zugehörige Parameter Bestimmter Wert einer Prozessgröße •...
  • Seite 175 Micropilot FMR51, FMR52 HART Bedienmenü Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozessgröße →  176 Wert Prozessgröße →  176 Simulation Stromausgang 1…2 →  176 Wert Stromausgang 1…2 →  177 Simulation Schaltausgang →...
  • Seite 176 Bedienmenü Micropilot FMR51, FMR52 HART Beschreibung der Parameter Navigation  Experte → Diagnose → Simulation Zuordnung Prozessgröße  Navigation  Experte → Diagnose → Simulation → Zuordn.Prozessgr Beschreibung Zu simulierende Prozessgröße wählen. Auswahl • Aus • Füllstand • Füllstand linearisiert Werkseinstellung Zusätzliche Information...
  • Seite 177 Micropilot FMR51, FMR52 HART Bedienmenü Werkseinstellung Zusätzliche Information Eine aktive Simulation wird durch eine Diagnosemeldung der Kategorie Funktionskontrolle (C) angezeigt. Wert Stromausgang 1…2  Navigation  Experte → Diagnose → Simulation → Wert Stromausg 1…2 Voraussetzung Simulation Stromausgang (→  176) = An Beschreibung Stromwert für die Simulation angeben.
  • Seite 178 Bedienmenü Micropilot FMR51, FMR52 HART Zusätzliche Information Der Schaltausgang folgt dem eingegebenen Wert. Auf diese Weise lässt sich die korrekte Funktion nachgeschalteter Steuergeräte prüfen. Simulation Gerätealarm  Navigation  Experte → Diagnose → Simulation → Sim. Gerätealarm Beschreibung Simulation eines Gerätealarms an- oder ausschalten.

  • Seite 179: Untermenü "Gerätetest

    Micropilot FMR51, FMR52 HART Bedienmenü 16.4.7 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Gerätetest starten. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Wenn ein Echoverlust vorliegt, ist kein Gerätetest möglich.
  • Seite 180 Bedienmenü Micropilot FMR51, FMR52 HART Füllstandsignal Navigation  Diagnose → Gerätetest → Füllstandsignal Voraussetzung Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für das Füllstandsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Füllstandsignal = Prüfung nicht i. O.: Einbau des Geräts und Dielektrizitätskonstante des Mediums prüfen.

  • Seite 181: Stichwortverzeichnis
