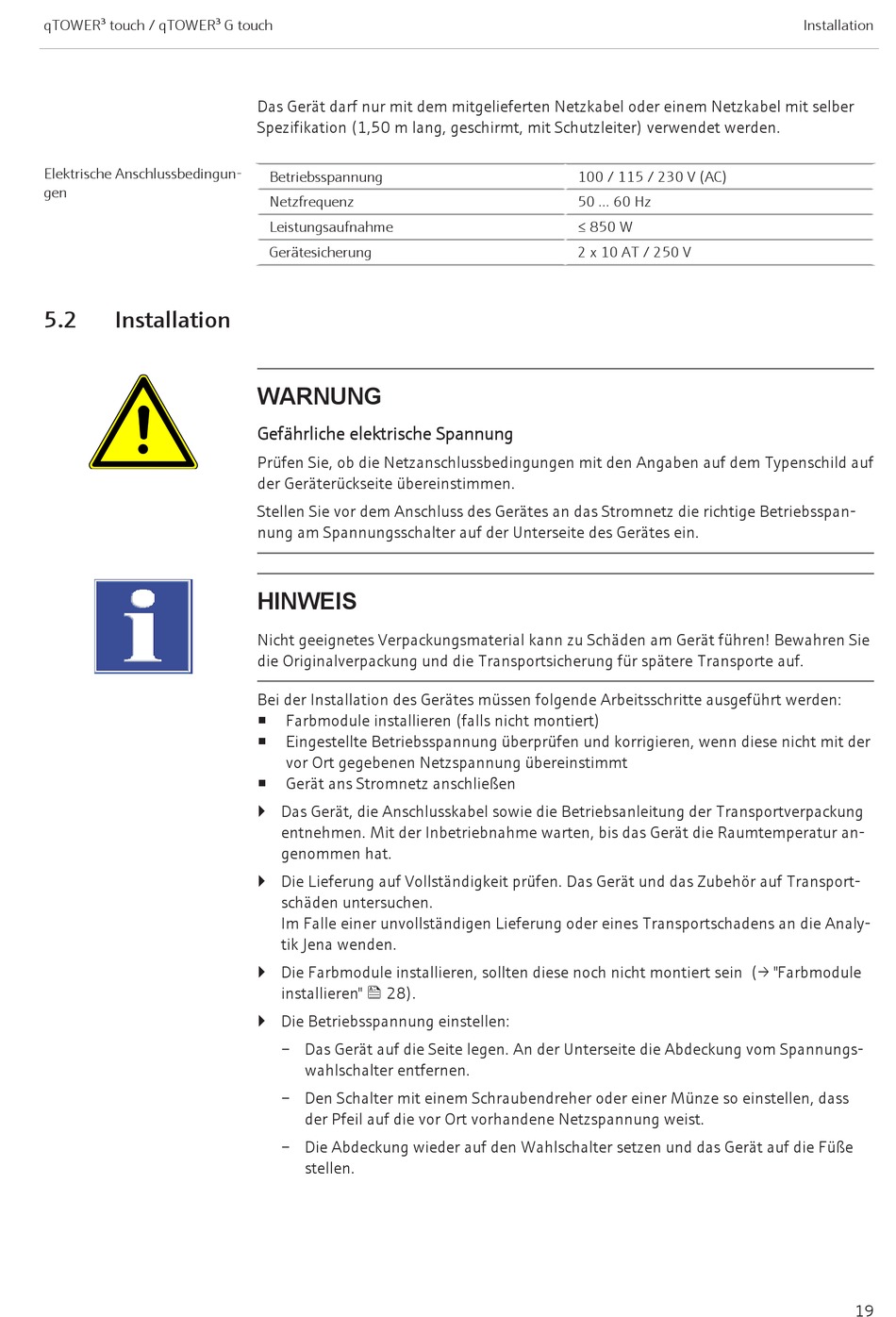

qTOWER³ touch / qTOWER³ G touch
Elektrische Anschlussbedingun-
gen
5.2

Installation

Das Gerät darf nur mit dem mitgelieferten Netzkabel oder einem Netzkabel mit selber
Spezifikation (1,50 m lang, geschirmt, mit Schutzleiter) verwendet werden.
Betriebsspannung
Netzfrequenz
Leistungsaufnahme
Gerätesicherung
WARNUNG
Gefährliche elektrische Spannung
Prüfen Sie, ob die Netzanschlussbedingungen mit den Angaben auf dem Typenschild auf
der Geräterückseite übereinstimmen.
Stellen Sie vor dem Anschluss des Gerätes an das Stromnetz die richtige Betriebsspan-
nung am Spannungsschalter auf der Unterseite des Gerätes ein.
HINWEIS
Nicht geeignetes Verpackungsmaterial kann zu Schäden am Gerät führen! Bewahren Sie
die Originalverpackung und die Transportsicherung für spätere Transporte auf.
Bei der Installation des Gerätes müssen folgende Arbeitsschritte ausgeführt werden:
Farbmodule installieren (falls nicht montiert)
¡
Eingestellte Betriebsspannung überprüfen und korrigieren, wenn diese nicht mit der
¡
vor Ort gegebenen Netzspannung übereinstimmt
¡ Gerät ans Stromnetz anschließen
} Das Gerät, die Anschlusskabel sowie die Betriebsanleitung der Transportverpackung
entnehmen. Mit der Inbetriebnahme warten, bis das Gerät die Raumtemperatur an-
genommen hat.
} Die Lieferung auf Vollständigkeit prüfen. Das Gerät und das Zubehör auf Transport-
schäden untersuchen.
Im Falle einer unvollständigen Lieferung oder eines Transportschadens an die Analy-
tik Jena wenden.
} Die Farbmodule installieren, sollten diese noch nicht montiert sein (→ "Farbmodule
installieren"  28).
} Die Betriebsspannung einstellen:
– Das Gerät auf die Seite legen. An der Unterseite die Abdeckung vom Spannungs-
wahlschalter entfernen.
– Den Schalter mit einem Schraubendreher oder einer Münze so einstellen, dass
der Pfeil auf die vor Ort vorhandene Netzspannung weist.
– Die Abdeckung wieder auf den Wahlschalter setzen und das Gerät auf die Füße
stellen.
100 / 115 / 230 V (AC)
50 ... 60 Hz
≤ 850 W
2 x 10 AT / 250 V
Installation
19
