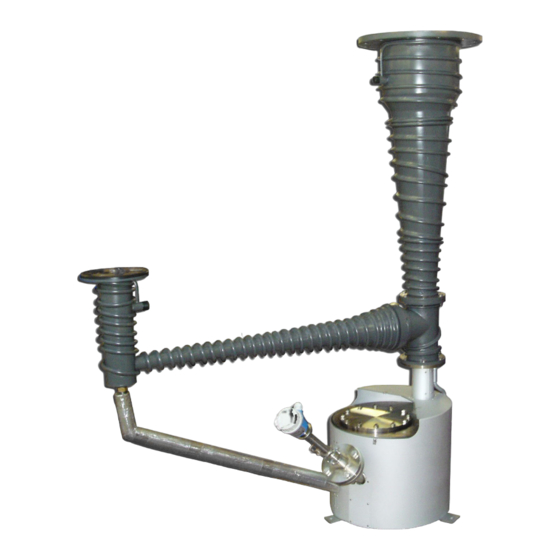

Teile- und Seriennummer; Name und Adresse des Herstellers etc. Beschreibung Pumpen vom Typ 18B4B sind hochleistungsfähige Vapour-Booster-Pumpen mit einer Saugleistung von bis zu 4000 l s Die Pumpen sind belastbar, zuverlässig und bewahren selbst bei relativ hohen Vorvakuum-druckwerten ihre hohe Leistungsfähigkeit.
B06510882 Issue D Aufbau Abbildung 1 zeigt eine Teilschnittansicht der Pumpe 18B4B. Die Pumpe besteht aus: Einer vertikalen oberen Konusbaugruppe (45) mit den drei Stufen der Diffusionspumpe (42, 6 und 5). Einer horizontalen seitlichen Konusbau-gruppe (14). Einem Siedegefäß (33) im Pumpenfuß.
Das vorliegende Handbuch geht auf diese Empfehlungen nicht weiter ein. Für weiterführende Informationen über den Betrieb der Pumpe in feuchter Umgebung können Sie bei Ihrem Händler bzw. bei Edwards unsere Applikationsschrift P40050000 anfordern. Abbildung 1 - Teilschnittansicht der Pumpe 18B4B Legende 1.
Abbildung 3 Kühlwasseranschlüsse " BSP-Innengewinde (mit " NPT- Außengewindeadaptern) Angaben zum Pumpentreibmittel Hinweis: Ein Material-Sicherheitsdatenblatt von Edwards für das unten genannte Treibmittel kann angefordert werden. Tabelle 4 – Angaben zum Pumpentreibmittel Empfohlenes Treibmittel Edwards 201 oder AP201 Treibmittelmenge Nennwerte 10 l...
Tragen Sie dafür Sorge, dass die in der Pumpe bewegten Produkte für die in der Pumpe verwendeten Materialien verträglich sind (vgl. Abschnitt 2.7). Beraten Sie sich bitte mit Edwards, wenn Sie Fragen zur Verträglichkeit haben. Zum Reinigen der O-Ringe keine Lösemittel verwenden. ...
Die Pumpe wurde vor der Lieferung mit dem Treibmittel Edwards 201 getestet. Die Innenflächen der Pumpe sind daher mit einem dünnen Film des Treibmittels Edwards 201 überzogen. Vor Anschluss der Pumpe an Ihr Vakuumsystem müssen die Pumpenflansche mit Azeton oder einer anderen geeigneten Reinigungslösung gereinigt werden.
Schnappschalter zurückgesetzt werden. Die Betriebstemperatur der Thermoschutzschalter der Kühlung ist werkseitig für den Gebrauch des Pumpentreibmittels Edwards 201 eingestellt. Falls Sie ein anderes Treibmittel verwenden möchten, wenden Sie sich bitte an Ihren Lieferanten oder lassen Sie sich von Edwards beraten.
B06510882 Issue D Anschluss des optionalen Temperaturfühler Pt100 (sofern installiert) Wenn Sie die Pumpe 18B4B mit dem optionalen Temperaturfühler Pt100 bestellt haben, so wird der Temperaturfühler werkseitig wie in Abbildung 1, Ziffer 30, installiert. Schließen Sie den Temperaturfühler gemäß den mitgelieferten Herstellerhinweisen an Ihre Steuer- oder Anzeigegeräte an.
Verwenden Sie das für die Anwendung am besten geeignete Treibmittel. Die Pumpe wird mit dem Pumpentreibmittel Edwards 201 getestet und enthält bei Auslieferung Spuren dieses Treibmittels. (Für den Einsatz mit einem anderen Treibmittel bestellte Pumpen werden mit dem jeweiligen Treibmittel geprüft.) Sie müssen die Pumpe stets mit ein und demselben Treibmittel befüllen.
Pumpen Sie keine Gase, die bei den Betriebsdrücken der Pumpe 18B4B entflammbar sind. Andernfalls besteht Explosions- bzw. Brandgefahr. Sollten Sie sich bezüglich Eignung der Pumpe 18B4B für die Arbeit mit bestimmten Gasen nicht sicher sein, so wenden Sie sich bitte an Edwards. WARNUNG Die Pumpe darf bei gestörtem Kühlwasserdurchfluss in den Kühlschlangen nicht betrieben werden.
Herstellung von Grobvakuum In einem großen Vakuumsystem kann die Herstellung von Grobvakuum erhebliche Zeit in Anspruch nehmen; in diesem Fall macht sich zur Unterstützung der Pumpe 18B4B bei der Herstellung des Grobvakuums u. U. die Installation einer Haltepumpe und eines Halteventils erforderlich.
(sofern erforderlich) Hinweis: Der Thermoschutzschalter muss eingestellt werden, wenn die Pumpe 18B4B vollständig mit Treibmittel befüllt ist, die Betriebstemperatur erreicht hat und sich im Vakuumzustand befindet. Anderenfalls ist ein Ansprechen des Schalters bei der erforderlichen Temperatur nicht garantiert, und die Pumpe überhitzt sich unter Umständen.
Sie die Vorvakuumpumpe nicht aus, sofern keine Luft in die Boosterpumpe eingelassen wird, oder es wird Öl aus der Vorvakuumpumpe in die Vorvakuumleitung gezogen. 5. Lassen Sie die Pumpe 18B4B abkühlen, bis das Siedegefäß eine Temperatur von 100 °C oder weniger erreicht hat; trennen Sie anschließend die Kühlwasserversorgung von der Pumpe.
Beachten Sie die nachstehenden Sicherheitshinweise und die entsprechenden Vorsichtsmaßnahmen. Anderenfalls kann es zu Verletzungen von Personen und Anlageschäden kommen. Die Wartung der Pumpe 18B4B muss von einem in geeigneter Weise geschulten und beaufsichtigten Techniker durchgeführt werden. Stellen Sie sicher, dass dem Installationstechniker die Sicherheitsmaß-nahmen vertraut sind, die mit dem ...
12. Der Abstand (48) zwischen der Unterkante des Schutzrings und der Unterkante des Düsenhuts der oberen Düse (34) muss korrekt eingestellt werden: Bei Verwendung des Treibmittels Edwards 201 muss der Spalt 1,6 mm betragen. Falls Sie andere Flüssigkeitstypen verwenden möchten, wenden Sie sich bitte an Ihren Händler oder lassen ...
Werkspezifikationen. Anlagen und Geräte, an denen Kundendienst-, Reparatur- oder Instandsetzungsarbeiten durchgeführt wurden, gehen mit voller Gewährleistung an den Kunden zurück. Das Kundendienstzentrum in Ihrer Nähe kann auch Ingenieure von Edwards als Vor-Ort-Support für Wartung, Kundendienst oder Reparatur Ihrer Anlage bereitstellen.
B04605078 Thermoschutzschalter Kühlung B02302000 Thermoschutzschalter des Siedegefäßes B06401113 Dieser Flanschadapter ist zur Montage des Baffle- und Trennventils P12R12A an die Pumpe 18B4B erforderlich und wird nur für Pumpen mit EHVI-Flanschen angeboten. Tabelle 13 – Ersatzteile Pumpe 18B4B Ersatzteil Bestellnummer Pumpentreibmittel Edwards 201 (20 l) H02601055 Ersatzteilsätze 18B4B...
Seite 66
ZUSÄTZLICHE ANGABEN ZU RECHTSVORSCHRIFTEN UND KONFORMITÄT EMV (EU, UK): Klasse A/B Industriegeräte Dieses Produkt fällt nicht in den Geltungsbereich: Es hat keine aktive Elektronik und ist aufgrund seiner Beschaffenheit unkritisch. RoHS (EU, UK): Angaben zu ausgenommenen Werkstoffen Dieses Produkt entspricht den folgenden Ausnahmeregelungen Anhang III: 6(c) Kupferlegierung mit einem Massenanteil von höchstens 4 % Blei •...
