TECHNISCHE DATEN

8

8.1 Funktionsprinzip

Mit dem Wirbelfrequenz-Durchflussmessgerät (Vortex) wird der Durchfluss von Gasen,
Dämpfen und Flüssigkeiten in vollgefüllten Rohrleitungen gemessen.
Das Messprinzip basiert auf dem Prinzip der Von Karman'schen Wirbelstraße. Im Messrohr
befindet sich ein Störkörper, an dem sich Wirbel ablösen, welche von einer dahinter liegenden
Sensor-Einheit detektiert wird. Die Frequenz f f f f der Wirbelablösung ist proportional zur
Durchflussgeschwindigkeit v v v v . Die dimensionslose Stouhal-Zahl S S S S beschreibt den
Zusammenhang zwischen Wirbelfrequenz f f f f , Breite b b b b des Wirbelkörpers und der mittleren
Durchflussgeschwindigkeit v v v v :
S . v
=
f
b
Im Messwertaufnehmer wird die Vortexfrequenz erfasst und im Messumformer ausgewertet.

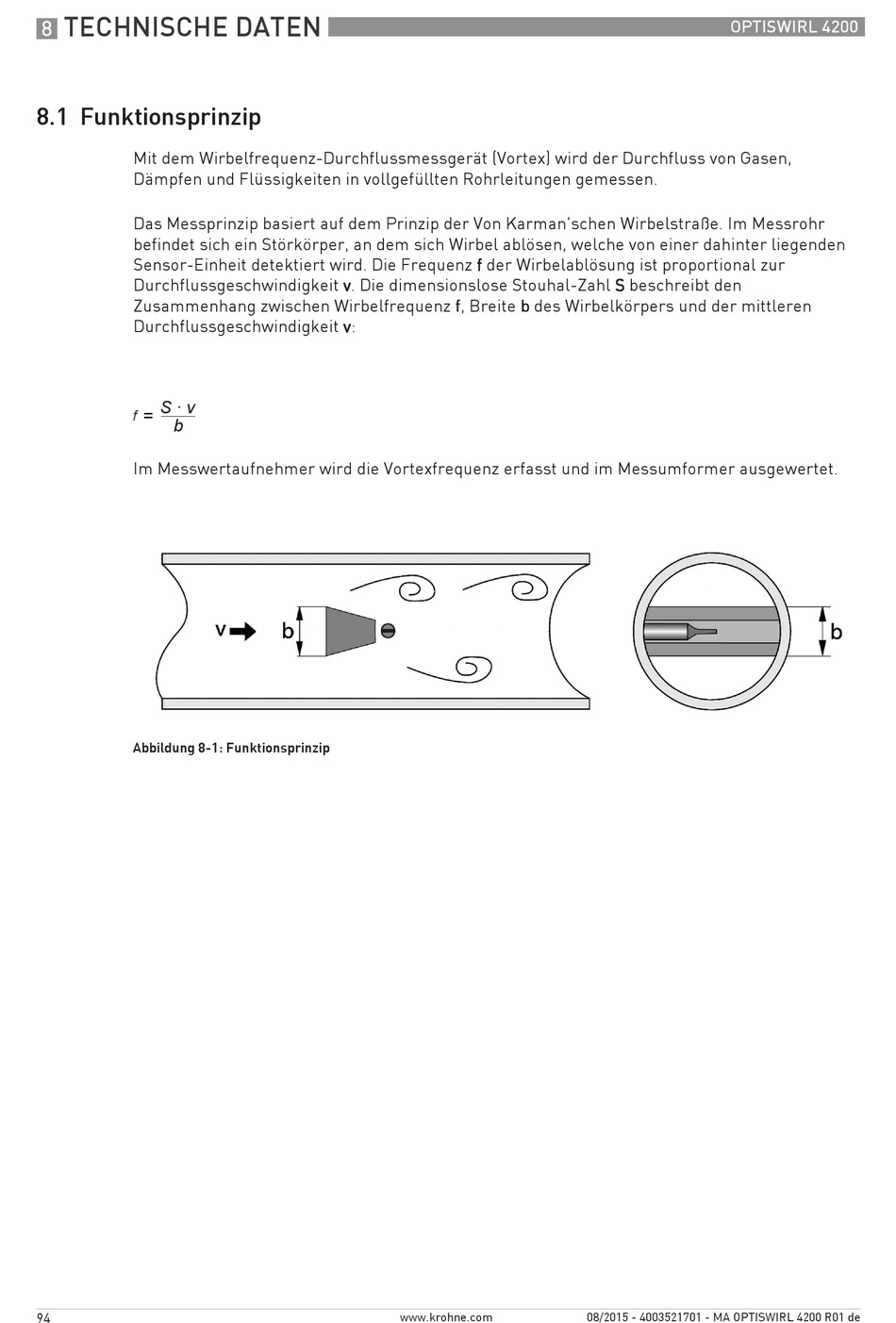

Abbildung 8-1: Funktionsprinzip
