ELEKTRISCHE ANSCHLÜSSE
4

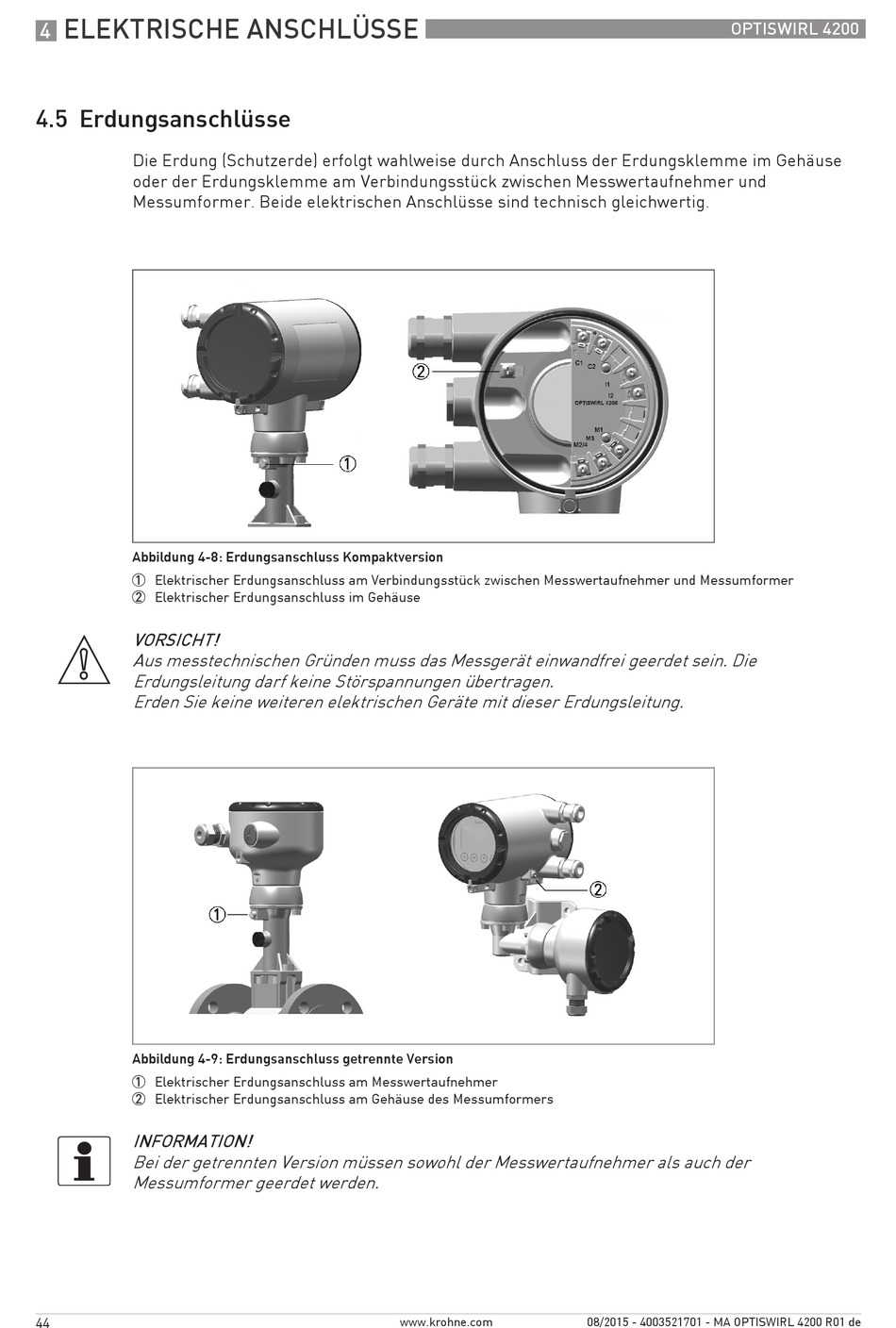

4.5 Erdungsanschlüsse
Die Erdung (Schutzerde) erfolgt wahlweise durch Anschluss der Erdungsklemme im Gehäuse
oder der Erdungsklemme am Verbindungsstück zwischen Messwertaufnehmer und
Messumformer. Beide elektrischen Anschlüsse sind technisch gleichwertig.
Abbildung 4-8: Erdungsanschluss Kompaktversion
1 Elektrischer Erdungsanschluss am Verbindungsstück zwischen Messwertaufnehmer und Messumformer
2 Elektrischer Erdungsanschluss im Gehäuse
VORSICHT!
Aus messtechnischen Gründen muss das Messgerät einwandfrei geerdet sein. Die
Erdungsleitung darf keine Störspannungen übertragen.
Erden Sie keine weiteren elektrischen Geräte mit dieser Erdungsleitung.
Abbildung 4-9: Erdungsanschluss getrennte Version
1 Elektrischer Erdungsanschluss am Messwertaufnehmer
2 Elektrischer Erdungsanschluss am Gehäuse des Messumformers
INFORMATION!
Bei der getrennten Version müssen sowohl der Messwertaufnehmer als auch der
Messumformer geerdet werden.
