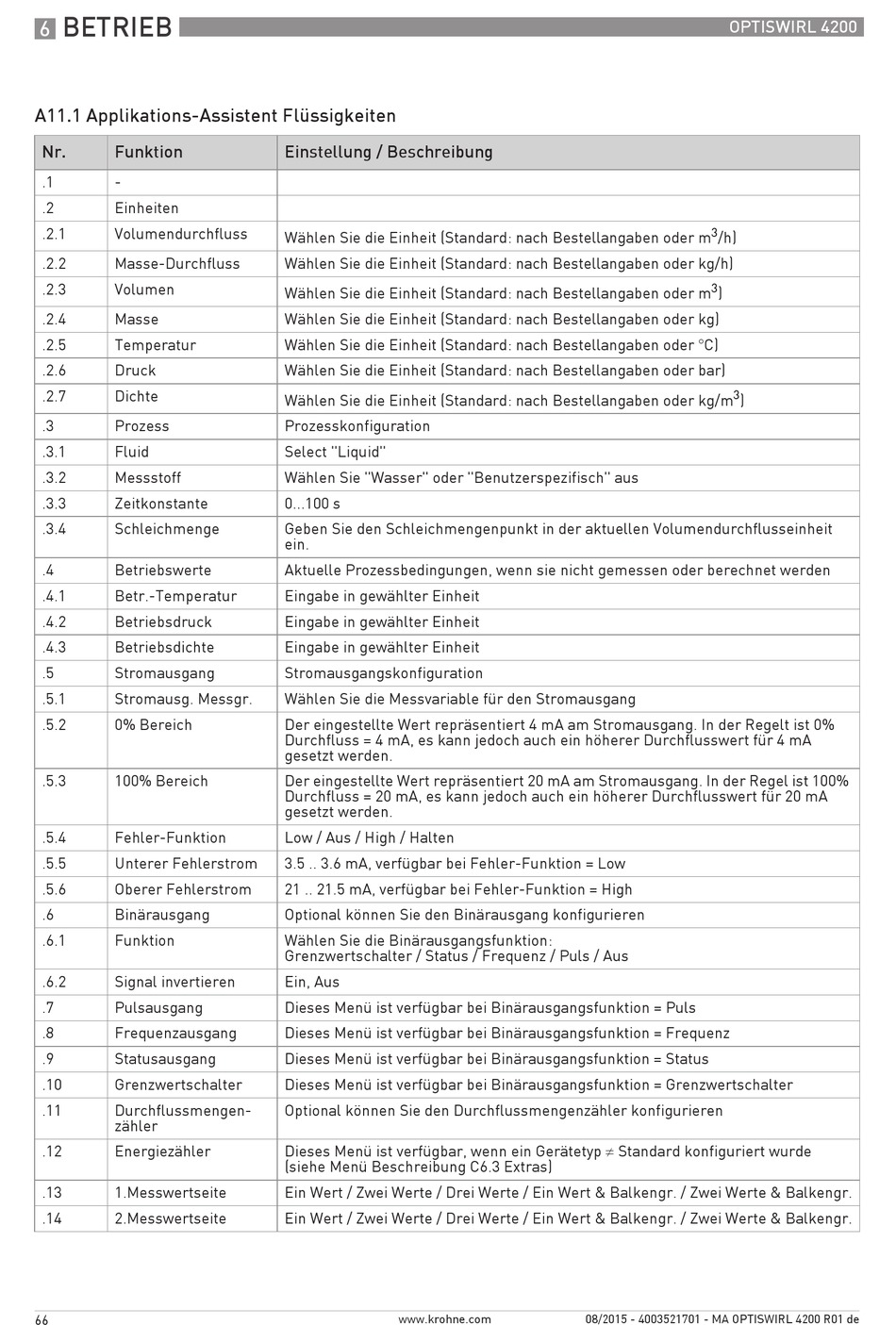

A11.1 Applikations-Assistent Flüssigkeiten
Nr. Funktion
.1 -
.2 Einheiten
.2.1 Volumendurchfluss
.2.2 Masse-Durchfluss
.2.3 Volumen
.2.4 Masse
.2.5 Temperatur
.2.6 Druck
.2.7 Dichte
.3 Prozess
.3.1 Fluid
.3.2 Messstoff
.3.3 Zeitkonstante
.3.4 Schleichmenge
.4 Betriebswerte
.4.1 Betr.-Temperatur
.4.2 Betriebsdruck
.4.3 Betriebsdichte
.5 Stromausgang
.5.1 Stromausg. Messgr.
.5.2 0% Bereich
.5.3 100% Bereich
.5.4 Fehler-Funktion
.5.5 Unterer Fehlerstrom
.5.6 Oberer Fehlerstrom
.6 Binärausgang
.6.1 Funktion
.6.2 Signal invertieren
.7 Pulsausgang
.8 Frequenzausgang
.9 Statusausgang
.10 Grenzwertschalter
.11 Durchflussmengen-
zähler
.12 Energiezähler
.13 1.Messwertseite
.14 2.Messwertseite
66
Einstellung / Beschreibung
Wählen Sie die Einheit (Standard: nach Bestellangaben oder m
Wählen Sie die Einheit (Standard: nach Bestellangaben oder kg/h)
Wählen Sie die Einheit (Standard: nach Bestellangaben oder m
Wählen Sie die Einheit (Standard: nach Bestellangaben oder kg)
Wählen Sie die Einheit (Standard: nach Bestellangaben oder °C)
Wählen Sie die Einheit (Standard: nach Bestellangaben oder bar)
Wählen Sie die Einheit (Standard: nach Bestellangaben oder kg/m
Prozesskonfiguration
Select "Liquid"
Wählen Sie "Wasser" oder "Benutzerspezifisch" aus
0...100 s
Geben Sie den Schleichmengenpunkt in der aktuellen Volumendurchflusseinheit
ein.
Aktuelle Prozessbedingungen, wenn sie nicht gemessen oder berechnet werden
Eingabe in gewählter Einheit
Eingabe in gewählter Einheit
Eingabe in gewählter Einheit
Stromausgangskonfiguration
Wählen Sie die Messvariable für den Stromausgang
Der eingestellte Wert repräsentiert 4 mA am Stromausgang. In der Regelt ist 0%
Durchfluss = 4 mA, es kann jedoch auch ein höherer Durchflusswert für 4 mA
gesetzt werden.
Der eingestellte Wert repräsentiert 20 mA am Stromausgang. In der Regel ist 100%
Durchfluss = 20 mA, es kann jedoch auch ein höherer Durchflusswert für 20 mA
gesetzt werden.
Low / Aus / High / Halten
3.5 .. 3.6 mA, verfügbar bei Fehler-Funktion = Low
21 .. 21.5 mA, verfügbar bei Fehler-Funktion = High
Optional können Sie den Binärausgang konfigurieren
Wählen Sie die Binärausgangsfunktion:
Grenzwertschalter / Status / Frequenz / Puls / Aus
Ein, Aus
Dieses Menü ist verfügbar bei Binärausgangsfunktion = Puls
Dieses Menü ist verfügbar bei Binärausgangsfunktion = Frequenz
Dieses Menü ist verfügbar bei Binärausgangsfunktion = Status
Dieses Menü ist verfügbar bei Binärausgangsfunktion = Grenzwertschalter
Optional können Sie den Durchflussmengenzähler konfigurieren
Dieses Menü ist verfügbar, wenn ein Gerätetyp ≠ Standard konfiguriert wurde
(siehe Menü Beschreibung C6.3 Extras)
Ein Wert / Zwei Werte / Drei Werte / Ein Wert & Balkengr. / Zwei Werte & Balkengr.
Ein Wert / Zwei Werte / Drei Werte / Ein Wert & Balkengr. / Zwei Werte & Balkengr.
