OPTISWIRL 4200

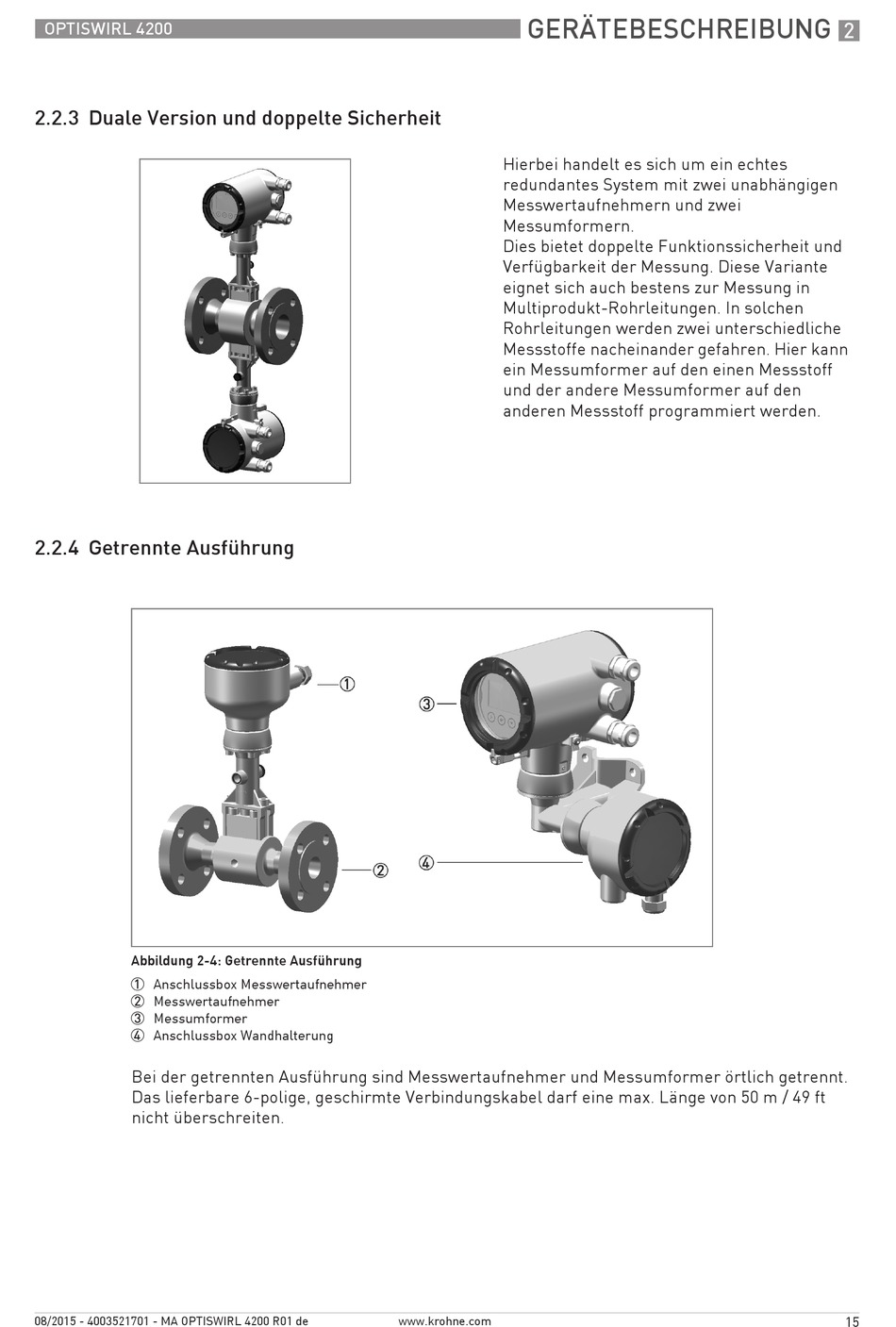

2.2.3 Duale Version und doppelte Sicherheit

2.2.4 Getrennte Ausführung
Abbildung 2-4: Getrennte Ausführung
1 Anschlussbox Messwertaufnehmer
2 Messwertaufnehmer
3 Messumformer
4 Anschlussbox Wandhalterung
Bei der getrennten Ausführung sind Messwertaufnehmer und Messumformer örtlich getrennt.
Das lieferbare 6-polige, geschirmte Verbindungskabel darf eine max. Länge von 50 m / 49 ft
nicht überschreiten.
08/2015 - 4003521701 - MA OPTISWIRL 4200 R01 de
GERÄTEBESCHREIBUNG
Hierbei handelt es sich um ein echtes
redundantes System mit zwei unabhängigen
Messwertaufnehmern und zwei
Messumformern.
Dies bietet doppelte Funktionssicherheit und
Verfügbarkeit der Messung. Diese Variante
eignet sich auch bestens zur Messung in
Multiprodukt-Rohrleitungen. In solchen
Rohrleitungen werden zwei unterschiedliche
Messstoffe nacheinander gefahren. Hier kann
ein Messumformer auf den einen Messstoff
und der andere Messumformer auf den
anderen Messstoff programmiert werden.
