OPTISWIRL 4200

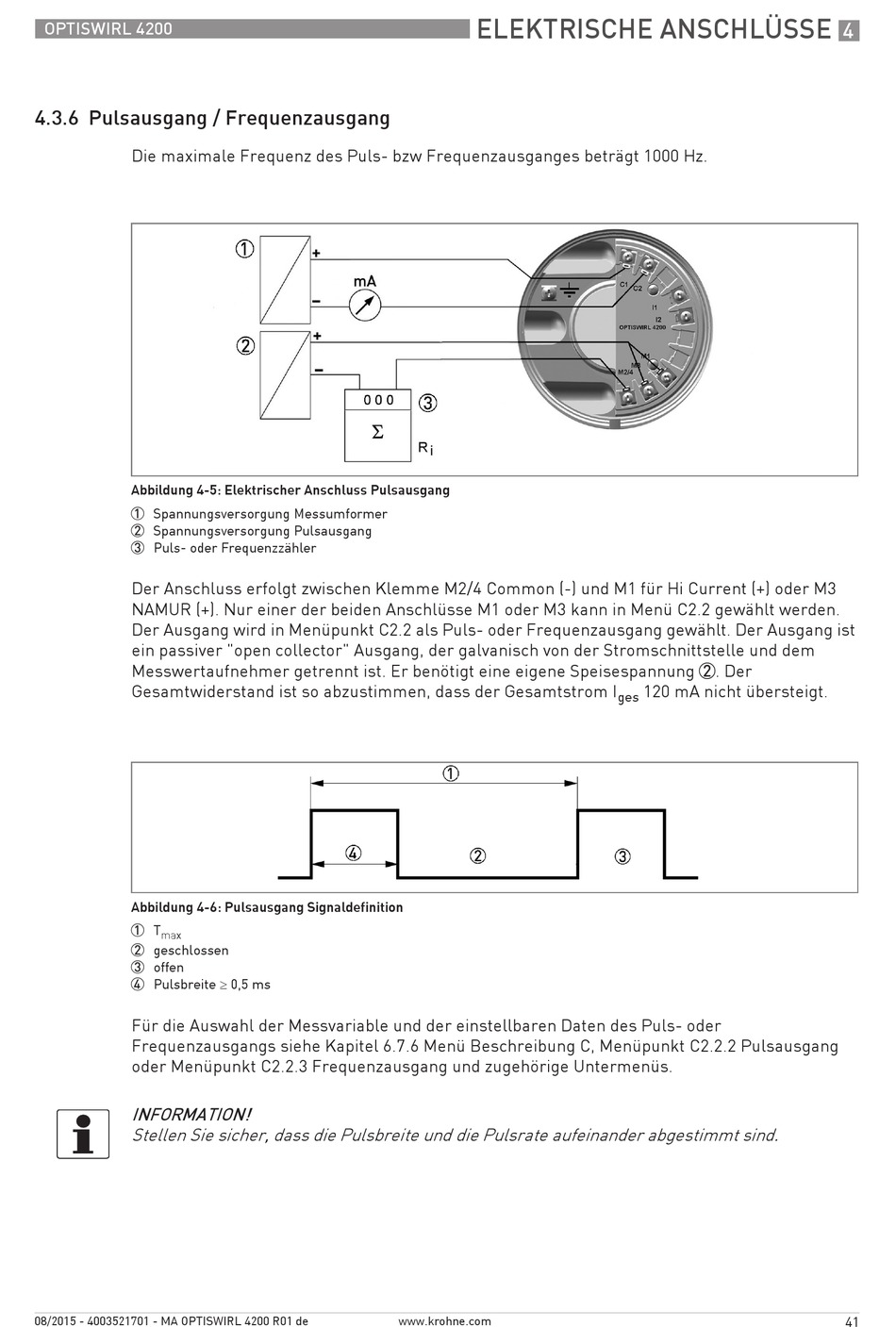

4.3.6 Pulsausgang / Frequenzausgang

Die maximale Frequenz des Puls- bzw Frequenzausganges beträgt 1000 Hz.
Abbildung 4-5: Elektrischer Anschluss Pulsausgang
1 Spannungsversorgung Messumformer
2 Spannungsversorgung Pulsausgang
3 Puls- oder Frequenzzähler
Der Anschluss erfolgt zwischen Klemme M2/4 Common (-) und M1 für Hi Current (+) oder M3
NAMUR (+). Nur einer der beiden Anschlüsse M1 oder M3 kann in Menü C2.2 gewählt werden.
Der Ausgang wird in Menüpunkt C2.2 als Puls- oder Frequenzausgang gewählt. Der Ausgang ist
ein passiver "open collector" Ausgang, der galvanisch von der Stromschnittstelle und dem
Messwertaufnehmer getrennt ist. Er benötigt eine eigene Speisespannung 2. Der
Gesamtwiderstand ist so abzustimmen, dass der Gesamtstrom I
Abbildung 4-6: Pulsausgang Signaldefinition
1 T
max
2 geschlossen
3 offen
4 Pulsbreite ≥ 0,5 ms
Für die Auswahl der Messvariable und der einstellbaren Daten des Puls- oder
Frequenzausgangs siehe Kapitel 6.7.6 Menü Beschreibung C, Menüpunkt C2.2.2 Pulsausgang
oder Menüpunkt C2.2.3 Frequenzausgang und zugehörige Untermenüs.
INFORMATION!
Stellen Sie sicher, dass die Pulsbreite und die Pulsrate aufeinander abgestimmt sind.
08/2015 - 4003521701 - MA OPTISWIRL 4200 R01 de
ELEKTRISCHE ANSCHLÜSSE
www.krohne.com
120 mA nicht übersteigt.
ges
4
41
