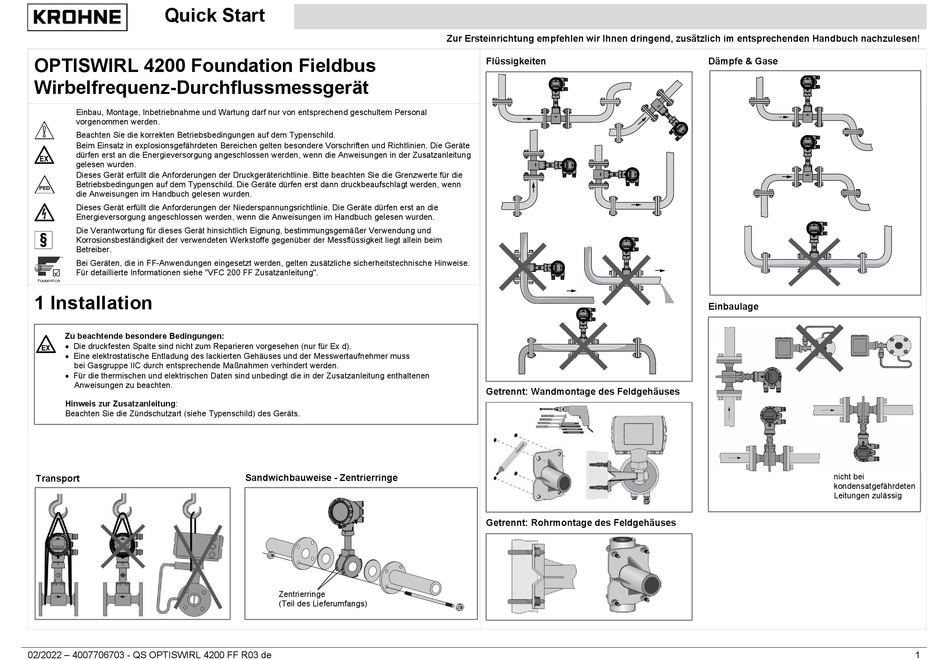

KROHNE OPTISWIRL 4200 Schnellstartanleitung

Quick Start
OPTISWIRL 4200 Foundation Fieldbus
Wirbelfrequenz-Durchflussmessgerät
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden.
Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in explosionsgefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte
dürfen erst an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung
gelesen wurden.
Dieses Gerät erfüllt die Anforderungen der Druckgeräterichtlinie. Bitte beachten Sie die Grenzwerte für die
Betriebsbedingungen auf dem Typenschild. Die Geräte dürfen erst dann druckbeaufschlagt werden, wenn
die Anweisungen im Handbuch gelesen wurden.
Dieses Gerät erfüllt die Anforderungen der Niederspannungsrichtlinie. Die Geräte dürfen erst an die
Energieversorgung angeschlossen werden, wenn die Anweisungen im Handbuch gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.
Bei Geräten, die in FF-Anwendungen eingesetzt werden, gelten zusätzliche sicherheitstechnische Hinweise.
Für detaillierte Informationen siehe "VFC 200 FF Zusatzanleitung".
1 Installation
Zu beachtende besondere Bedingungen:
 Die druckfesten Spalte sind nicht zum Reparieren vorgesehen (nur für Ex d).
 Eine elektrostatische Entladung des lackierten Gehäuses und der Messwertaufnehmer muss
bei Gasgruppe IIC durch entsprechende Maßnahmen verhindert werden.
 Für die thermischen und elektrischen Daten sind unbedingt die in der Zusatzanleitung enthaltenen
Anweisungen zu beachten.
Hinweis zur Zusatzanleitung:
Beachten Sie die Zündschutzart (siehe Typenschild) des Geräts.
Transport
02/2022 – 4007706703 - QS OPTISWIRL 4200 FF R03 de
Sandwichbauweise - Zentrierringe
Zentrierringe
(Teil des Lieferumfangs)
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
Flüssigkeiten
Getrennt: Wandmontage des Feldgehäuses
Getrennt: Rohrmontage des Feldgehäuses
Dämpfe & Gase
Einbaulage
nicht bei
kondensatgefährdeten
Leitungen zulässig
1
