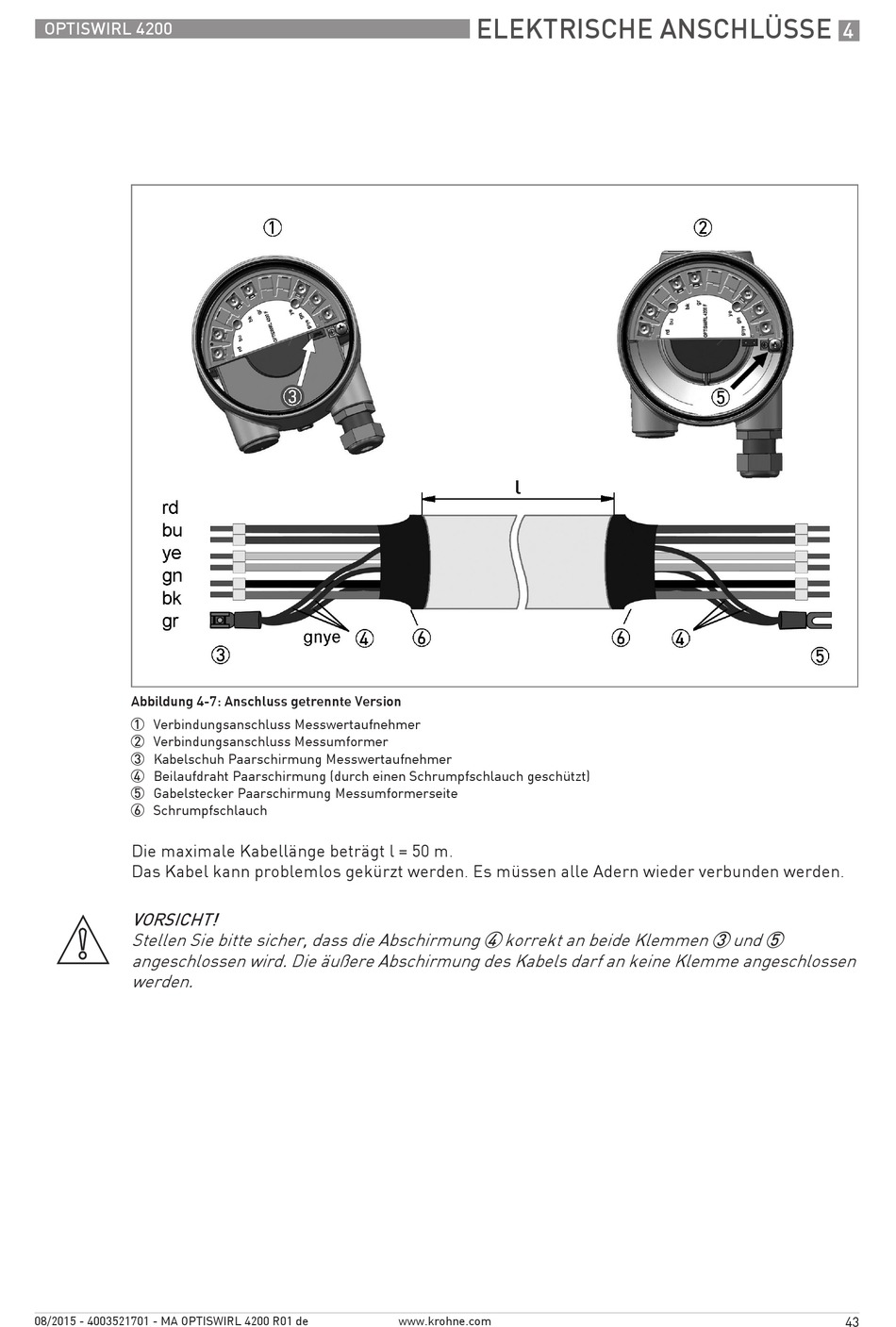

Abbildung 4-7: Anschluss getrennte Version
1 Verbindungsanschluss Messwertaufnehmer
2 Verbindungsanschluss Messumformer
3 Kabelschuh Paarschirmung Messwertaufnehmer
4 Beilaufdraht Paarschirmung (durch einen Schrumpfschlauch geschützt)
5 Gabelstecker Paarschirmung Messumformerseite
6 Schrumpfschlauch
Die maximale Kabellänge beträgt l = 50 m.
Das Kabel kann problemlos gekürzt werden. Es müssen alle Adern wieder verbunden werden.
VORSICHT!
Stellen Sie bitte sicher, dass die Abschirmung 4 korrekt an beide Klemmen 3 und 5
angeschlossen wird. Die äußere Abschirmung des Kabels darf an keine Klemme angeschlossen
werden.
