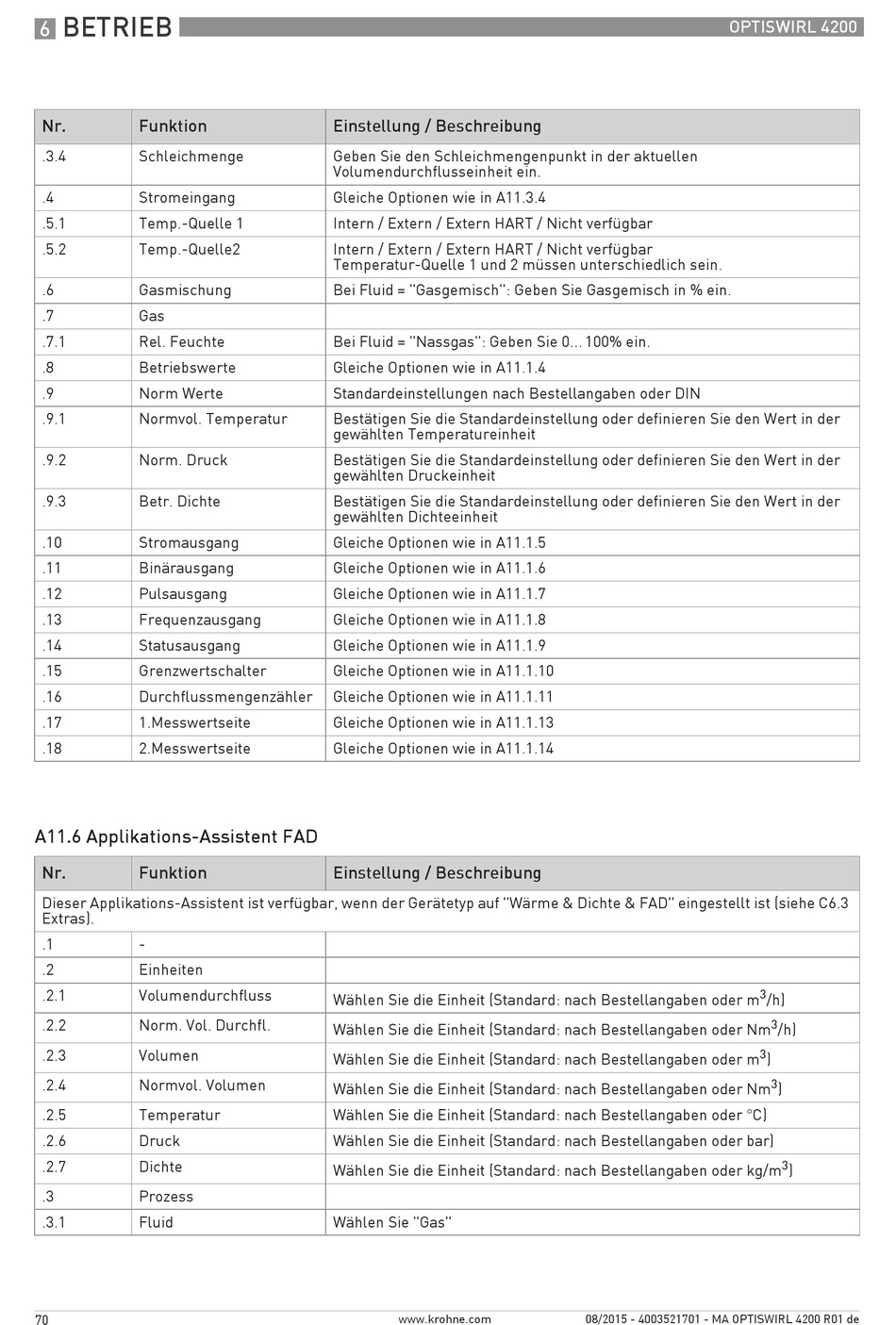

KROHNE OPTISWIRL 4200 Handbuch Seite 70

BETRIEB
6
Nr. Funktion
.3.4 Schleichmenge
.4 Stromeingang
.5.1 Temp.-Quelle 1
.5.2 Temp.-Quelle2
.6 Gasmischung
.7 Gas
.7.1 Rel. Feuchte
.8 Betriebswerte
.9 Norm Werte
.9.1 Normvol. Temperatur
.9.2 Norm. Druck
.9.3 Betr. Dichte
.10 Stromausgang
.11 Binärausgang
.12 Pulsausgang
.13 Frequenzausgang
.14 Statusausgang
.15 Grenzwertschalter
.16 Durchflussmengenzähler
.17 1.Messwertseite
.18 2.Messwertseite
A11.6 Applikations-Assistent FAD
Nr. Funktion
Dieser Applikations-Assistent ist verfügbar, wenn der Gerätetyp auf "Wärme & Dichte & FAD" eingestellt ist (siehe C6.3
Extras).
.1 -
.2 Einheiten
.2.1 Volumendurchfluss
.2.2 Norm. Vol. Durchfl.
.2.3 Volumen
.2.4 Normvol. Volumen
.2.5 Temperatur
.2.6 Druck
.2.7 Dichte
.3 Prozess
.3.1 Fluid
70
Einstellung / Beschreibung
Geben Sie den Schleichmengenpunkt in der aktuellen
Volumendurchflusseinheit ein.
Gleiche Optionen wie in A11.3.4
Intern / Extern / Extern HART / Nicht verfügbar
Intern / Extern / Extern HART / Nicht verfügbar
Temperatur-Quelle 1 und 2 müssen unterschiedlich sein.
Bei Fluid = "Gasgemisch": Geben Sie Gasgemisch in % ein.
Bei Fluid = "Nassgas": Geben Sie 0...100% ein.
Gleiche Optionen wie in A11.1.4
Standardeinstellungen nach Bestellangaben oder DIN
Bestätigen Sie die Standardeinstellung oder definieren Sie den Wert in der
gewählten Temperatureinheit
Bestätigen Sie die Standardeinstellung oder definieren Sie den Wert in der
gewählten Druckeinheit
Bestätigen Sie die Standardeinstellung oder definieren Sie den Wert in der
gewählten Dichteeinheit
Gleiche Optionen wie in A11.1.5
Gleiche Optionen wie in A11.1.6
Gleiche Optionen wie in A11.1.7
Gleiche Optionen wie in A11.1.8
Gleiche Optionen wie in A11.1.9
Gleiche Optionen wie in A11.1.10
Gleiche Optionen wie in A11.1.11
Gleiche Optionen wie in A11.1.13
Gleiche Optionen wie in A11.1.14
Einstellung / Beschreibung
Wählen Sie die Einheit (Standard: nach Bestellangaben oder m
Wählen Sie die Einheit (Standard: nach Bestellangaben oder Nm
Wählen Sie die Einheit (Standard: nach Bestellangaben oder m
Wählen Sie die Einheit (Standard: nach Bestellangaben oder Nm
Wählen Sie die Einheit (Standard: nach Bestellangaben oder °C)
Wählen Sie die Einheit (Standard: nach Bestellangaben oder bar)
Wählen Sie die Einheit (Standard: nach Bestellangaben oder kg/m
Wählen Sie "Gas"
www.krohne.com
OPTISWIRL 4200
08/2015 - 4003521701 - MA OPTISWIRL 4200 R01 de
3
/h)
3
/h)
3
)
3
)
3
)
