ELEKTRISCHE ANSCHLÜSSE
4

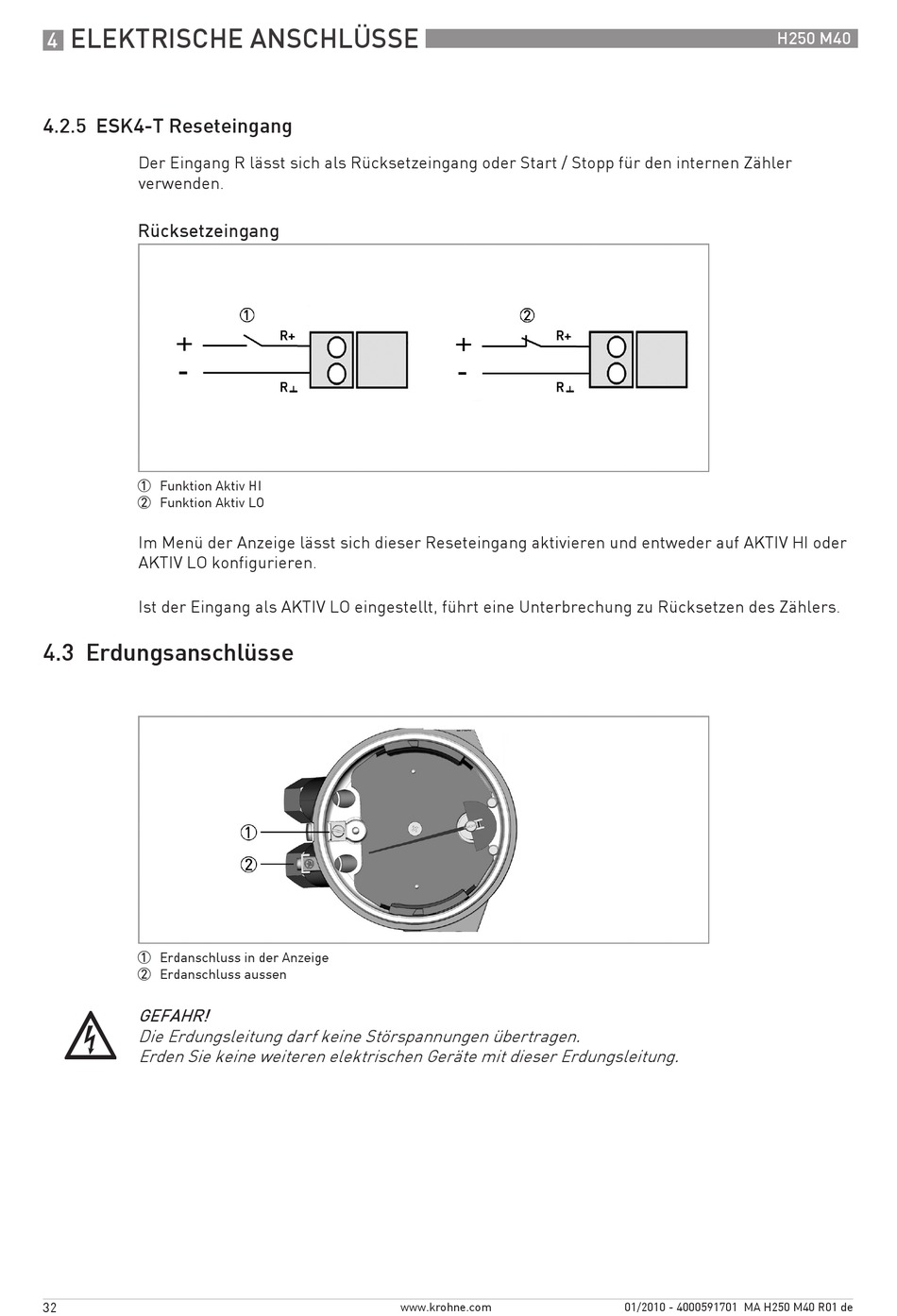

4.2.5 ESK4-T Reseteingang

Der Eingang R lässt sich als Rücksetzeingang oder Start / Stopp für den internen Zähler
verwenden.
Rücksetzeingang
1 Funktion Aktiv HI
2 Funktion Aktiv LO
Im Menü der Anzeige lässt sich dieser Reseteingang aktivieren und entweder auf AKTIV HI oder
AKTIV LO konfigurieren.
Ist der Eingang als AKTIV LO eingestellt, führt eine Unterbrechung zu Rücksetzen des Zählers.
4.3 Erdungsanschlüsse
1 Erdanschluss in der Anzeige
2 Erdanschluss aussen
GEFAHR!
Die Erdungsleitung darf keine Störspannungen übertragen.
Erden Sie keine weiteren elektrischen Geräte mit dieser Erdungsleitung.
