ELEKTRISCHE ANSCHLÜSSE
3

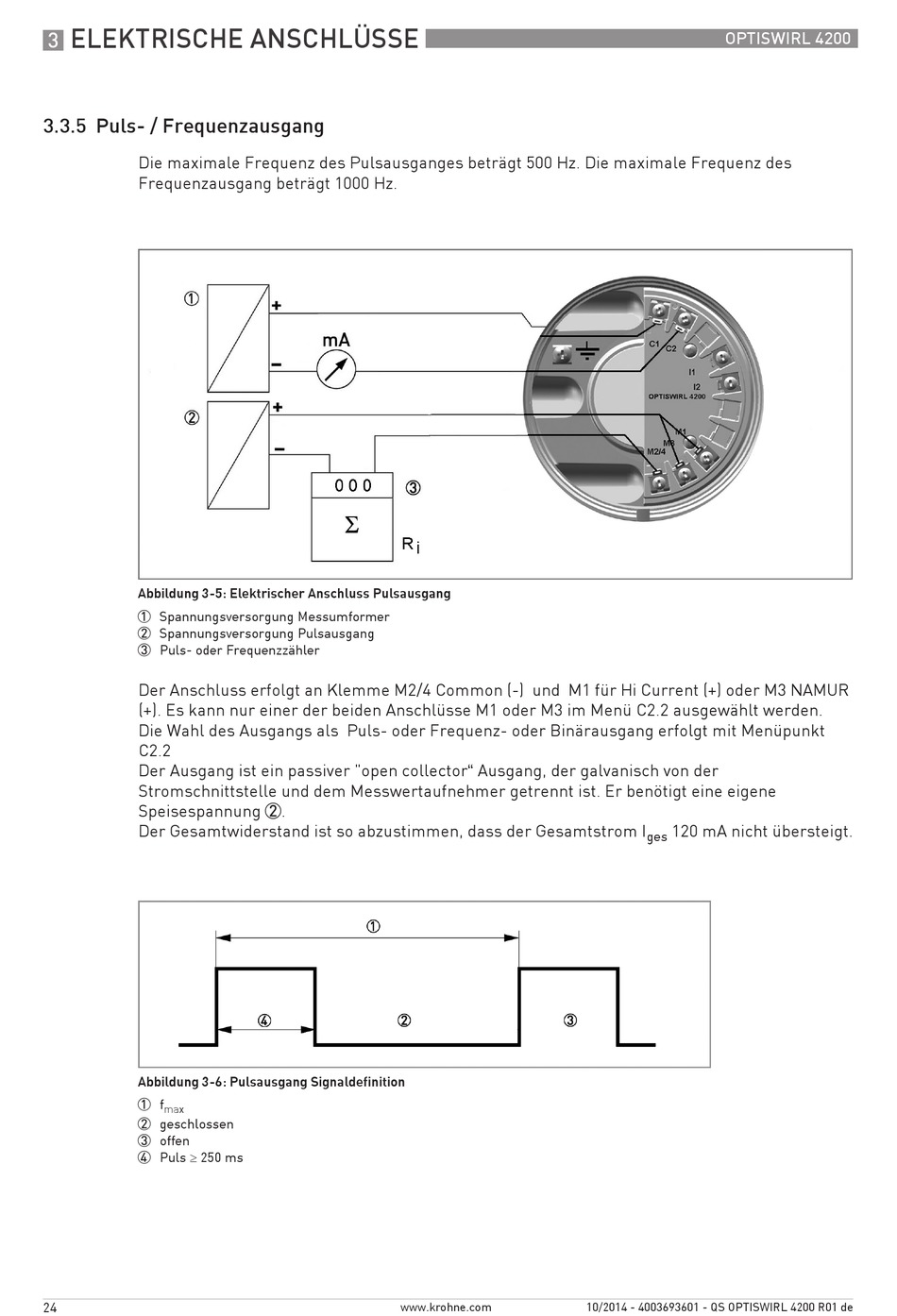

3.3.5 Puls- / Frequenzausgang
Die maximale Frequenz des Pulsausganges beträgt 500 Hz. Die maximale Frequenz des
Frequenzausgang beträgt 1000 Hz.
Abbildung 3-5: Elektrischer Anschluss Pulsausgang
1 Spannungsversorgung Messumformer
2 Spannungsversorgung Pulsausgang
3 Puls- oder Frequenzzähler
Der Anschluss erfolgt an Klemme M2/4 Common (-) und M1 für Hi Current (+) oder M3 NAMUR
(+). Es kann nur einer der beiden Anschlüsse M1 oder M3 im Menü C2.2 ausgewählt werden.
Die Wahl des Ausgangs als Puls- oder Frequenz- oder Binärausgang erfolgt mit Menüpunkt
C2.2
Der Ausgang ist ein passiver "open collector" Ausgang, der galvanisch von der
Stromschnittstelle und dem Messwertaufnehmer getrennt ist. Er benötigt eine eigene
Speisespannung 2.
Der Gesamtwiderstand ist so abzustimmen, dass der Gesamtstrom I
Abbildung 3-6: Pulsausgang Signaldefinition
1 f
max
2 geschlossen
3 offen
4 Puls ≥ 250 ms
24
www.krohne.com
OPTISWIRL 4200
120 mA nicht übersteigt.
ges
10/2014 - 4003693601 - QS OPTISWIRL 4200 R01 de
