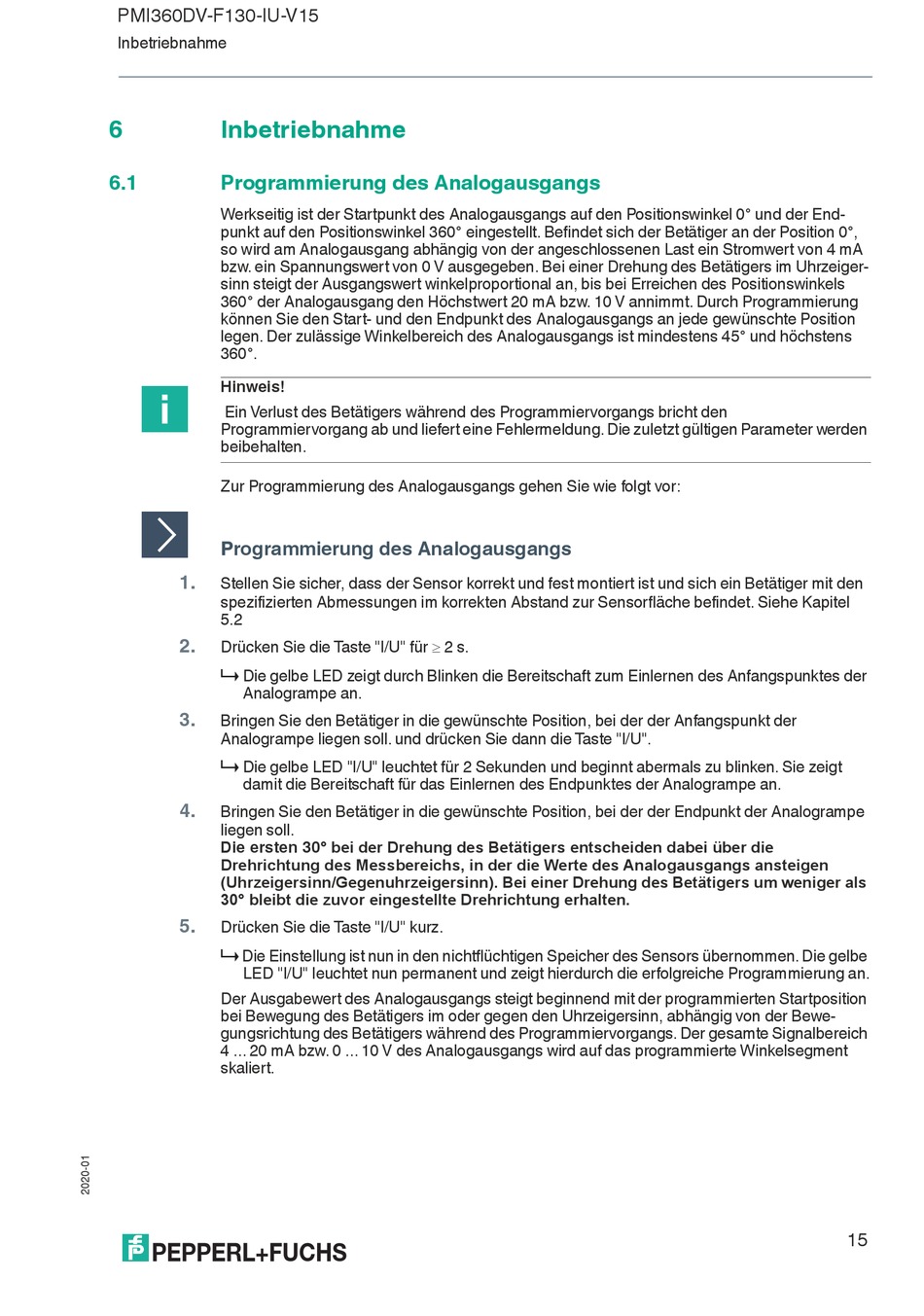

PMI360DV-F130-IU-V15

Inbetriebnahme

6
Inbetriebnahme
6.1

Programmierung des Analogausgangs

Werkseitig ist der Startpunkt des Analogausgangs auf den Positionswinkel 0° und der End-
punkt auf den Positionswinkel 360° eingestellt. Befindet sich der Betätiger an der Position 0°,
so wird am Analogausgang abhängig von der angeschlossenen Last ein Stromwert von 4 mA
bzw. ein Spannungswert von 0 V ausgegeben. Bei einer Drehung des Betätigers im Uhrzeiger-
sinn steigt der Ausgangswert winkelproportional an, bis bei Erreichen des Positionswinkels
360° der Analogausgang den Höchstwert 20 mA bzw. 10 V annimmt. Durch Programmierung
können Sie den Start- und den Endpunkt des Analogausgangs an jede gewünschte Position
legen. Der zulässige Winkelbereich des Analogausgangs ist mindestens 45° und höchstens
360°.
Hinweis!
Ein Verlust des Betätigers während des Programmiervorgangs bricht den
Programmiervorgang ab und liefert eine Fehlermeldung. Die zuletzt gültigen Parameter werden
beibehalten.
Zur Programmierung des Analogausgangs gehen Sie wie folgt vor:
Programmierung des Analogausgangs
1.
Stellen Sie sicher, dass der Sensor korrekt und fest montiert ist und sich ein Betätiger mit den
spezifizierten Abmessungen im korrekten Abstand zur Sensorfläche befindet. Siehe Kapitel
5.2
2.
Drücken Sie die Taste "I/U" für  2 s.
Die gelbe LED zeigt durch Blinken die Bereitschaft zum Einlernen des Anfangspunktes der
Analogrampe an.
3.
Bringen Sie den Betätiger in die gewünschte Position, bei der der Anfangspunkt der
Analogrampe liegen soll. und drücken Sie dann die Taste "I/U".
Die gelbe LED "I/U" leuchtet für 2 Sekunden und beginnt abermals zu blinken. Sie zeigt
damit die Bereitschaft für das Einlernen des Endpunktes der Analogrampe an.
4.
Bringen Sie den Betätiger in die gewünschte Position, bei der der Endpunkt der Analogrampe
liegen soll.
Die ersten 30° bei der Drehung des Betätigers entscheiden dabei über die
Drehrichtung des Messbereichs, in der die Werte des Analogausgangs ansteigen
(Uhrzeigersinn/Gegenuhrzeigersinn). Bei einer Drehung des Betätigers um weniger als
30° bleibt die zuvor eingestellte Drehrichtung erhalten.
5.
Drücken Sie die Taste "I/U" kurz.
Die Einstellung ist nun in den nichtflüchtigen Speicher des Sensors übernommen. Die gelbe
LED "I/U" leuchtet nun permanent und zeigt hierdurch die erfolgreiche Programmierung an.
Der Ausgabewert des Analogausgangs steigt beginnend mit der programmierten Startposition
bei Bewegung des Betätigers im oder gegen den Uhrzeigersinn, abhängig von der Bewe-
gungsrichtung des Betätigers während des Programmiervorgangs. Der gesamte Signalbereich
4 ... 20 mA bzw. 0 ... 10 V des Analogausgangs wird auf das programmierte Winkelsegment
skaliert.
15
