Entfernungsmessgeräte der Serie EDM
Inbetriebnahme
5.6
Ausrichtungshinweise
Bei der Justage ist zu beachten, dass der Laserpointer seitlich versetzt zur Messoptik an-
gebracht ist. Die Justage gilt für beide Reflektortypen (Folien- und Linsenreflektor) und
ist bei maximaler Messentfernung vorzunehmen.
Richten Sie das Gerät in der Weise aus, dass sich der Mittelpunkt des Laserpointerfle-
ckes horizontal 26 mm und vertikal 16 mm vom Mittelpunkt des Reflektors (siehe Bild
5.11) befindet. Die Ausrichtung nach Bild 5.11 setzt voraus, dass das Gerät wie in Bild
5.4 installiert ist.
Für die Kontrolle der Ausrichtung wird empfohlen, den Reflektor durch weißes Papier
vollständig abzudecken, so dass sich der Laserpointer einschaltet. Dann kann durch
eine Testfahrt die Strahllage überprüft und ggf. korrigiert werden.
Laserpointer
Leuchtfleck
(rot)

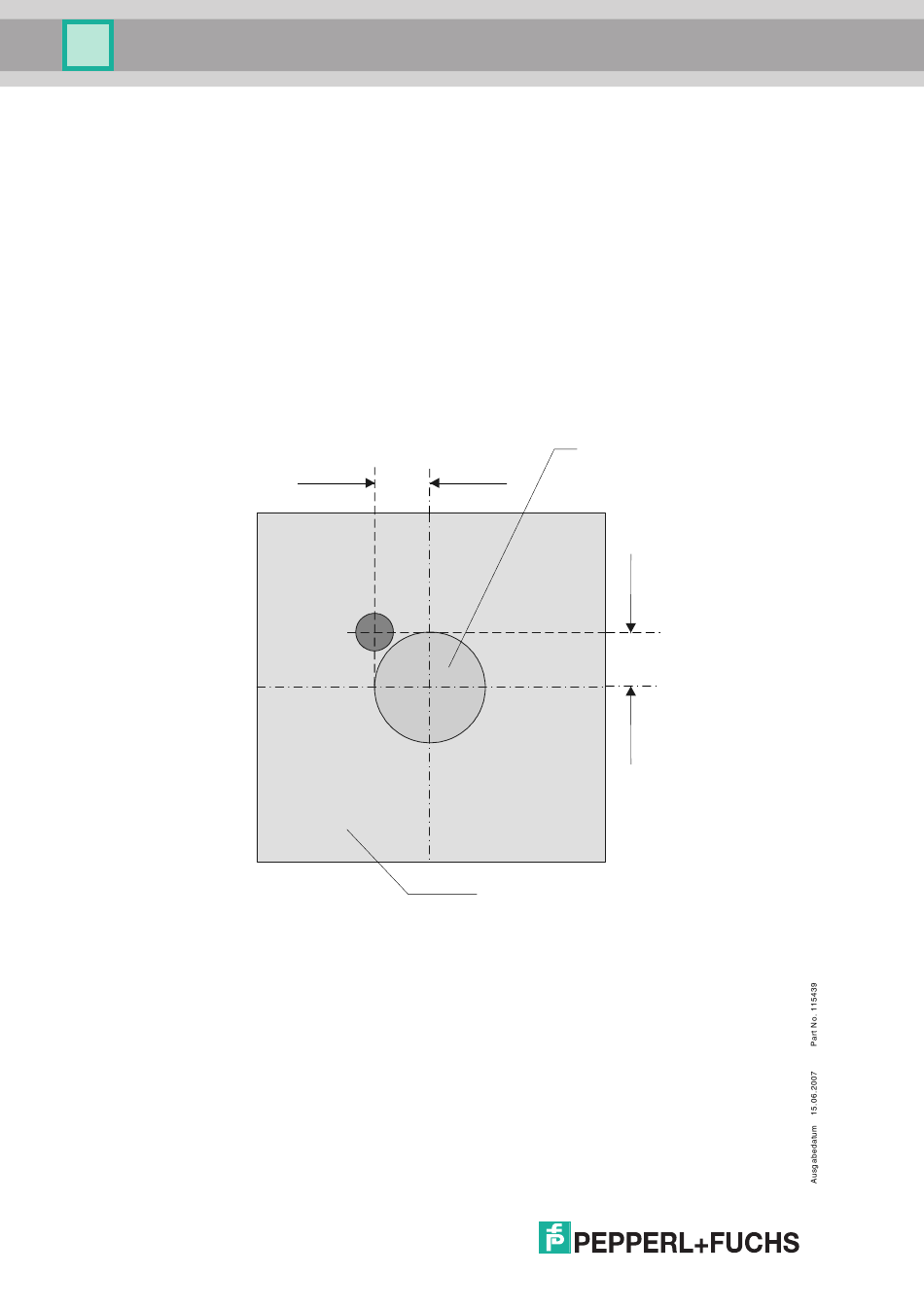

Bild 5.11:
Folienreflektor Diamond Grade 3000
6
Inbetriebnahme
6.1
Inbetriebnahme
Nach etwa 10 Sekunden der Initialisierung erlischt die rote Front-LED, sofern das EDM
auf einen Reflektor ausgerichtet ist.
Um die angegebene Genauigkeit zu erreichen, lassen Sie eine Aufwärmphase von etwa
30 Minuten zu. Anschließend ist das EDM messbereit.
16
16 mm
Folienreflektor
Messstrahl-Leuchtfleck
(unsichtbar für das
menschliche Auge)
26 mm
