RIA452
Endress+Hauser
10.4.3 Werkstoffe
• Gehäusefront: Kunststoff ABS, galvanisiert
• Gehäusetubus: Kunststoff PC10GF
10.4.4 Anschlussklemmen
Steckbare Schraubklemmen, Klemmbereich 1,5 mm
Litze mit Adernhülse
10.5 Anzeige- und Bedienoberfläche
10.5.1

Anzeigeelemente

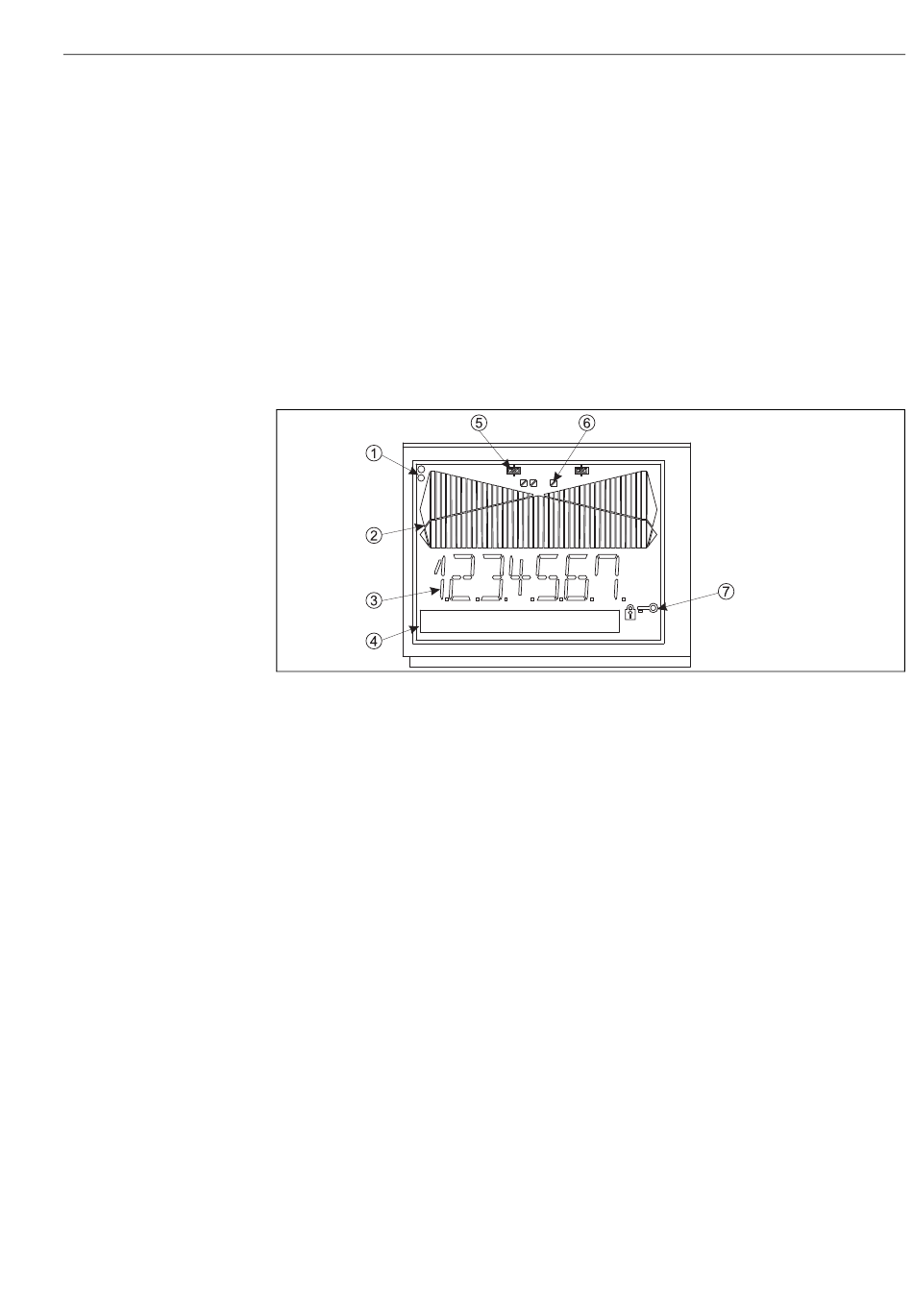

Abb. 29: LC-Anzeige des Prozessanzeigers
Pos 1: Gerätestatus LED' s : grün - Gerät funktionsbereit; rot - Geräte- oder Sensorstörung
Pos. 2: Bargraph mit Über- und Unterbereich
Pos. 3: 7-stellige 14-Segmentanzeige
Pos. 4: Einheiten- und Textfeld 9x77 Dot-Matrix
Pos. 5: Statusanzeige Relais: Ist ein Relais bestromt, wird das Symbol angezeigt
Pos. 6: Statusanzeige Digitaleingänge
Pos. 7: Symbol für ' G erätebedienung gesperrt'
• Anzeigenbereich
-99999 bis +99999 für Messwerte
0 bis 9999999 für Zählerwerte
• Signalisierung
– Aktivierung Relais
– Messbereichsüber- /unterschreitung
10.5.2 Bedienelemente
Drück-Drehrad (Jog-Shuttle)
10.5.3 Fernbedienung

Parametrierung

Das Gerät ist mit der PC-Software ReadWin
Schnittstelle
CDI-Interface am Gerät; Verbindung zum PC via USB-Box (siehe ' Z ubehör' )
RS232-Interface am Gerät; Verbindung mit seriellem Schnittstellenkabel (siehe ' Z ubehör' )
2
(16 AWG) massiv, 1,0 mm
®
2000 parametrierbar.
Technische Daten
2
(18 AWG)
G09-RIA452ZZ-07-01-00-xx-000
53
