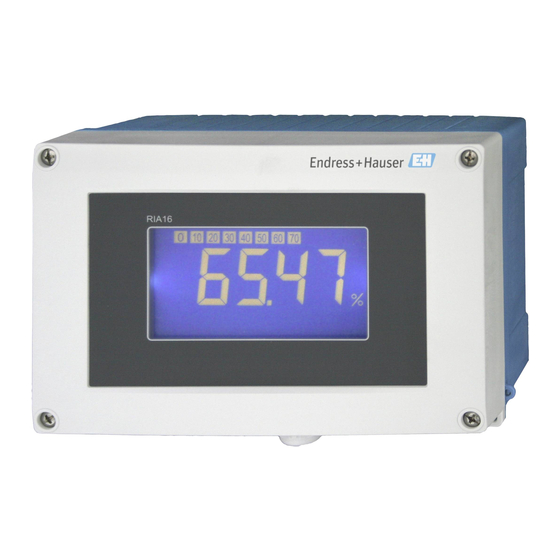

Technische Information RIA16 Feldanzeiger zum Einschleifen in 4 bis 20 mA Stromkreis Anwendungsbereiche Vorteile auf einem Blick • Öl + Gas • Schleifenstromgespeistes Anzeigegerät • Petrochemie • 5 stellige LC-Anzeige, Ziffernhöhe 26 mm (1,02") • Anlagen- und Apparatebau • Trendbargraph in 10%-Schritten •...
RIA16 Arbeitsweise und Systemaufbau Messprinzip a0011164-de Beispiel für einen Einsatzbereich des Feldanzeigers Der Anzeiger erfasst ein analoges Messsignal und stellt dieses auf dem Display dar. Das LC-Display zeigt den aktuellen Messwert digital und als Bargraph mit Signalisierung einer Grenzwertverletzung an. Der Anzeiger wird in den 4 bis 20 mA Stromkreis eingeschleift und bezieht von dort die benötigte Energie.
Seite 3
RIA16 Hilfsenergie Elektrischer Anschluss a0011165-de Klemmenbelegung des Feldanzeigers Klemme Klemmenbelegung Ein- und Ausgang Messsignal (+) 4 bis 20 mA Signaleingang Messsignal (-) 4 bis 20 mA Signaleingang 1a, 1b Anschlussklemme für weitere Instrumentierung Stützklemme Digitaler Grenzwertschalter (Kollektor) Schaltausgang Digitaler Grenzwertschalter (Emitter)
RIA16 Messgenauigkeit Referenzbedingungen T= 25 °C (77 °F) Messabweichung < 0,1% vom skalierten Anzeigebereich Einfluss der Umgebungstem- Einfluss auf die Genauigkeit bei Änderung der Umgebungstemperatur um 1 K (1,8 °F): 0,01% peratur Einbaubedingungen Einbauhinweise Einbauort Wand- oder Rohrmontage (s. ’Zubehör’) Einbaulage Keine Einschränkungen, die Einbaulage wird von der Ablesbarkeit des Displays bestimmt.
RIA16 Konstruktiver Aufbau Bauform, Maße Kunststoffgehäuse für allgemeine Anwendungsbereiche oder, als Option, Aluminiumgehäuse a0011162 Angaben in mm (Angaben in Inches in Klammern) Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben ∅5 mm (0,2") Gewicht •...
RIA16 Anzeige- und Bedienoberfläche Anzeigeelemente a0011163 LC-Anzeige des Feldanzeigers Pos. 1: Bargraphanzeige in 10%-Schritten mit Marken für Messbereichsunter- (Pos. 1a) und -überschreitung (Pos. 1b) Pos. 2: Messwertanzeige, Ziffernhöhe 26 mm (1,02") Pos. 3: 14-Segment Anzeige für Einheiten und Meldungen Pos. 4: Symbol ’Programmierung gesperrt’...
RIA16 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebs- stelle Auskunft.
Seite 8
RIA16 Bestellinformationen Produktübersicht RIA16 1 Kanal, skalierbar; Stromschleifen gespeist. Anzeige LC 5-stellig, Ziffernhöhe 26 mm (1,02") Bargraph Auflösung 10%, Über-/Unterbereich, Einheitenfeld. Interne 3-Tastenbedienung; Open Collector. NEMA 4x, IP67. Zulassung: Ex-freier Bereich ATEX II2(1)G Ex ib[ia] IIC T6 General Purpose IS, NI/I/2/ABCDEFG/T6...
RIA16 Ergänzende Dokumentation • Übersichtsbroschüre: Systemkomponenten - Anzeiger mit Steuereinheit für Feld- und Schalttafeleinbau, Speisegeräte, Barrieren, Messumformer, Energiemanager und Überspannungsschutz: FA016K/09 • Betriebsanleitung ’Prozessanzeiger RIA16’: BA280R/09 • Ex Zusatzdokumentation ATEX II2(1)G EX ib[ia] IIC T6/T5/T4: XA088R/09/a3 Endress+Hauser...
