3. Installation

3.5 Einbau vom easy-RTD

3.5 Einbau vom easy-RTD
40

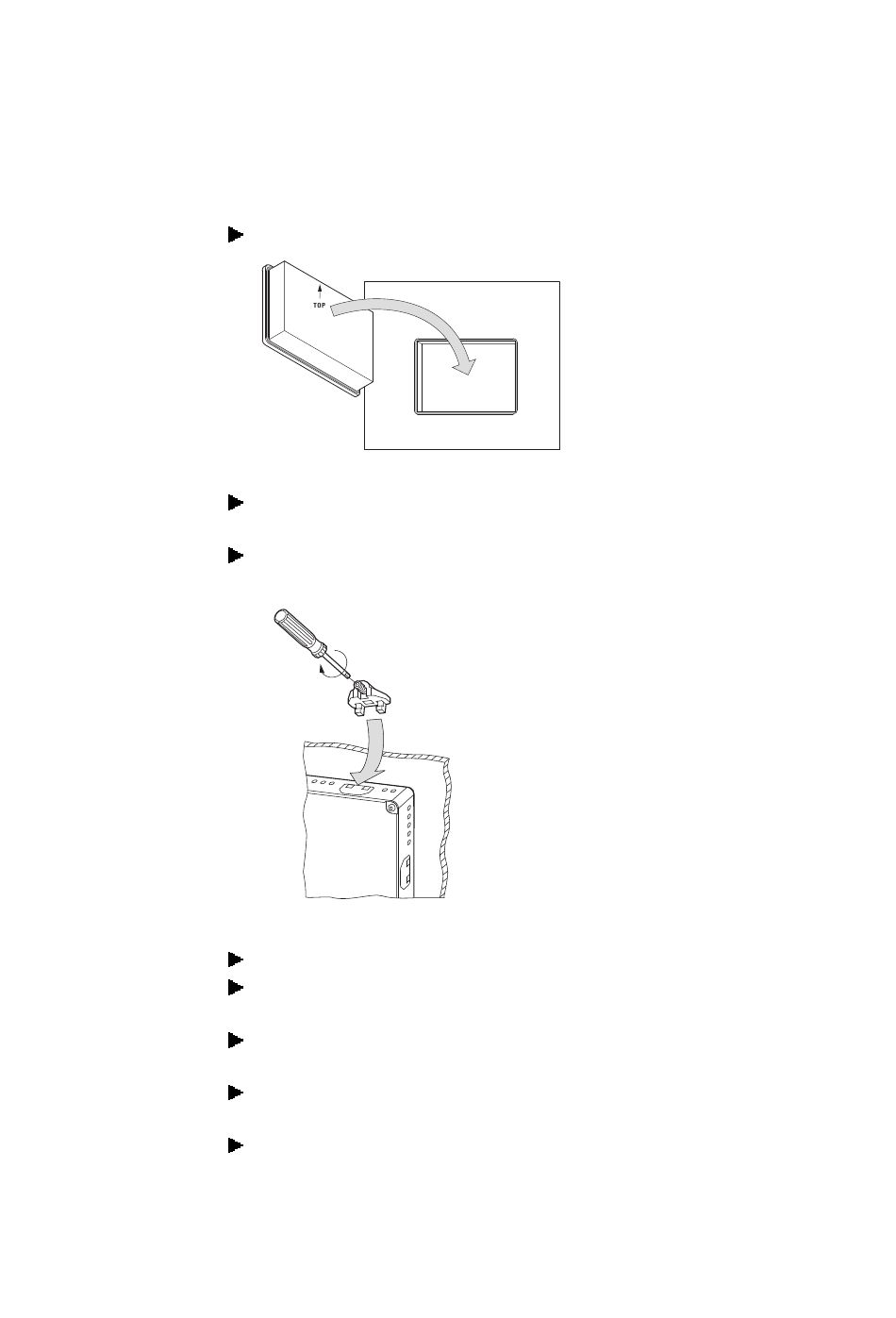

1. Setzen Sie das easy-RTD von vorne in den Einbauausschnitt ein.
Abb. 7: Einsetzen in Einbauausschnitt
2. Sichern Sie das Gerät gegen Herausfallen, solange das Gerät nicht mit allen
Halteklammern befestigt ist.
3. Haken Sie die Halteklammer in die erste dafür vorgesehenen Aussparung des
Geräts ein.
≦ 0.1 Nm
(0.86 lb-in)
Abb. 8: Montage der Halteklammer
4. Ziehen Sie den Gewindestift bis zum Kontakt mit der Einbau-Oberfläche an.
5. Setzen Sie die nächste Halteklammer 90° versetzt ein, wie unter Arbeitsschritt
3 und 4 beschrieben.
6. Wiederholen Sie die Arbeitsschritte 3 und 4 bis alle erforderlichen Hal-
teklammern eingesetzt sind.
7. Kontrollieren Sie den mittigen Sitz und das umlaufende Anliegen der Dich-
tung, ggf. korrigieren Sie den Sitz.
8. Ziehen Sie die Gewindestifte über Kreuz mit einem max. Drehmoment von ≦
0.1Nm (0.86 lb-in) an.
