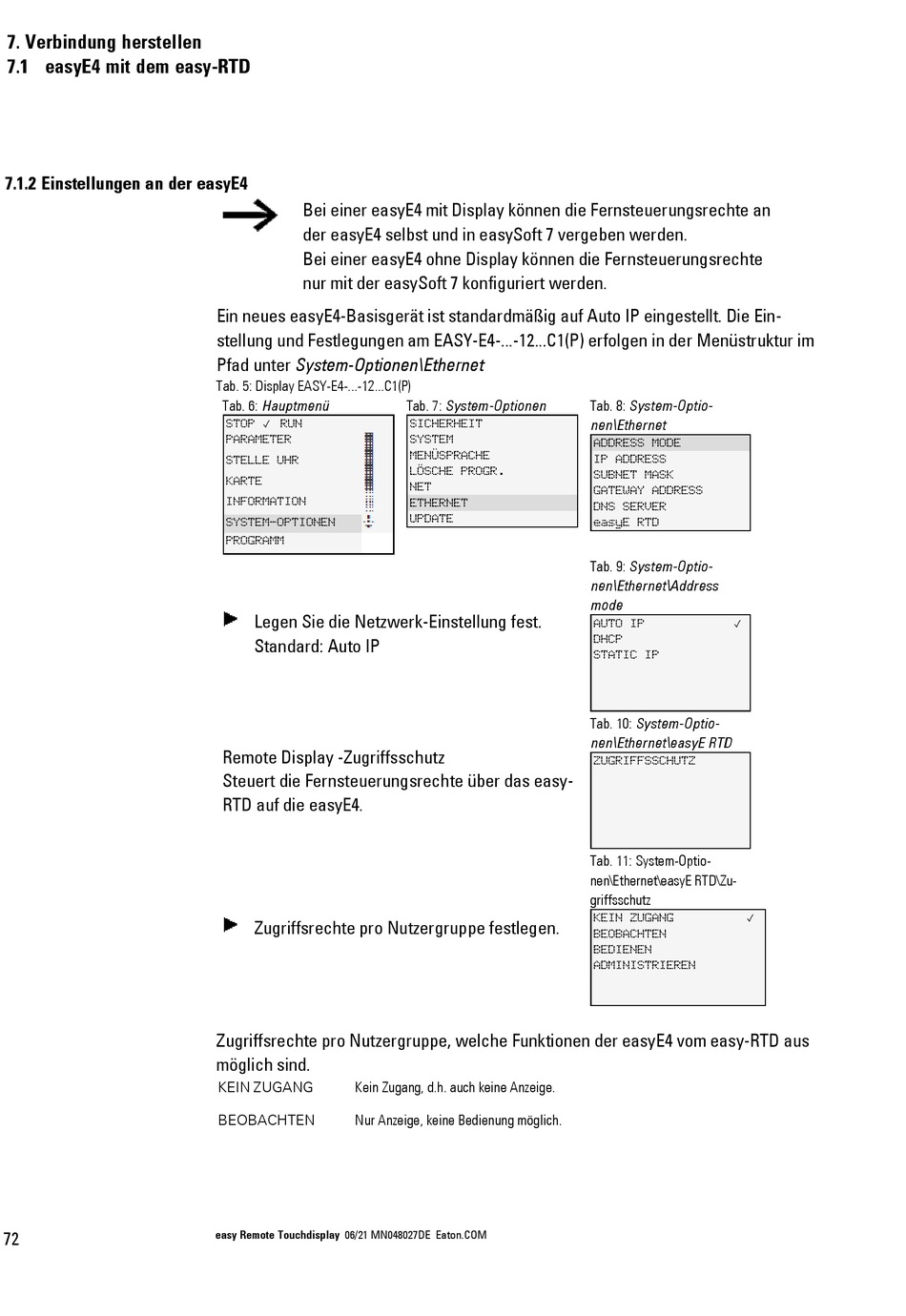

7. Verbindung herstellen
7.1 easyE4 mit dem easy-RTD

7.1.2 Einstellungen an der easyE4

72
Bei einer easyE4 mit Display können die Fernsteuerungsrechte an
der easyE4 selbst und in easySoft 7 vergeben werden.
Bei einer easyE4 ohne Display können die Fernsteuerungsrechte
nur mit der easySoft 7 konfiguriert werden.
Ein neues easyE4-Basisgerät ist standardmäßig auf Auto IP eingestellt. Die Ein-
stellung und Festlegungen am EASY-E4-...-12...C1(P) erfolgen in der Menüstruktur im
Pfad unter System-Optionen\Ethernet
Tab. 5: Display EASY-E4-...-12...C1(P)
Tab. 6: Hauptmenü
STOP ✓ RUN
PARAMETER
STELLE UHR
KARTE
INFORMATION
SYSTEM-OPTIONEN
PROGRAMM
Legen Sie die Netzwerk-Einstellung fest.
Standard: Auto IP
Remote Display -Zugriffsschutz
Steuert die Fernsteuerungsrechte über das easy-
RTD auf die easyE4.
Zugriffsrechte pro Nutzergruppe festlegen.
Zugriffsrechte pro Nutzergruppe, welche Funktionen der easyE4 vom easy-RTD aus
möglich sind.
KEIN ZUGANG Kein Zugang, d.h. auch keine Anzeige.
BEOBACHTEN Nur Anzeige, keine Bedienung möglich.
easy Remote Touchdisplay 06/21 MN048027DE Eaton.COM
Tab. 7: System-Optionen
SICHERHEIT
SYSTEM
MENÜSPRACHE
LÖSCHE PROGR.
NET
ETHERNET
UPDATE
Tab. 8: System-Optio-
nen\Ethernet
ADDRESS MODE
IP ADDRESS
SUBNET MASK
GATEWAY ADDRESS
DNS SERVER
easyE RTD
Tab. 9: System-Optio-
nen\Ethernet\Address
mode
AUTO IP
✓
DHCP
STATIC IP
Tab. 10: System-Optio-
nen\Ethernet\easyE RTD
ZUGRIFFSSCHUTZ
Tab. 11: System-Optio-
nen\Ethernet\easyE RTD\Zu-
griffsschutz
KEIN ZUGANG
✓
BEOBACHTEN
BEDIENEN
ADMINISTRIEREN
