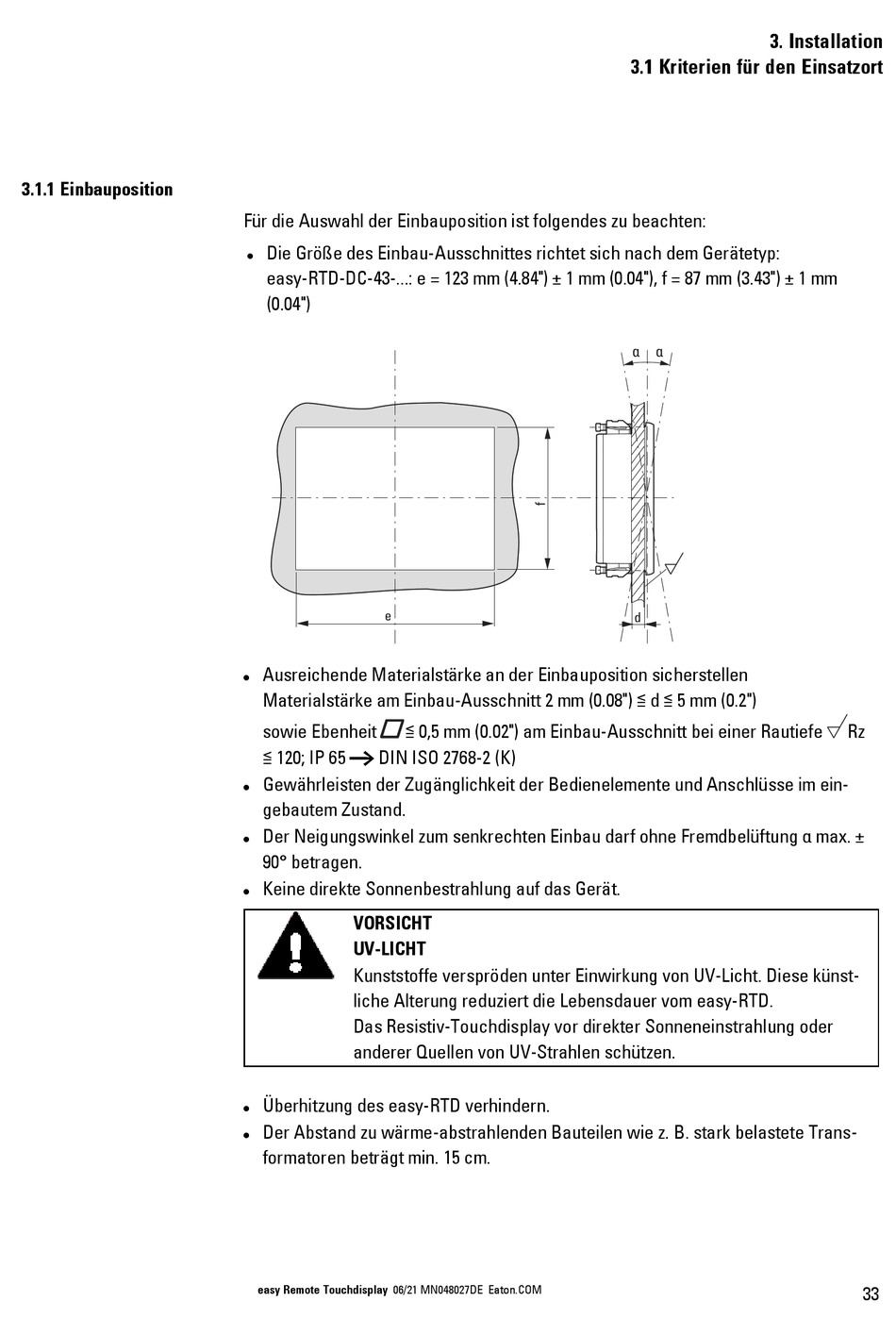

3.1.1 Einbauposition

Für die Auswahl der Einbauposition ist folgendes zu beachten:
Die Größe des Einbau-Ausschnittes richtet sich nach dem Gerätetyp:
l
easy-RTD-DC-43-...: e = 123 mm (4.84") ± 1 mm (0.04"), f = 87 mm (3.43") ± 1 mm
(0.04")
e
Ausreichende Materialstärke an der Einbauposition sicherstellen
l
Materialstärke am Einbau-Ausschnitt 2 mm (0.08") ≦ d ≦ 5 mm (0.2")
sowie Ebenheit ≦ 0,5 mm (0.02") am Einbau-Ausschnitt bei einer Rautiefe
≦ 120; IP 65 ￫ DIN ISO 2768-2 (K)
Gewährleisten der Zugänglichkeit der Bedienelemente und Anschlüsse im ein-
l
gebautem Zustand.
Der Neigungswinkel zum senkrechten Einbau darf ohne Fremdbelüftung α max. ±
l
90° betragen.
Keine direkte Sonnenbestrahlung auf das Gerät.
l
VORSICHT
UV-LICHT
Kunststoffe verspröden unter Einwirkung von UV-Licht. Diese künst-
liche Alterung reduziert die Lebensdauer vom easy-RTD.
Das Resistiv-Touchdisplay vor direkter Sonneneinstrahlung oder
anderer Quellen von UV-Strahlen schützen.
Überhitzung des easy-RTD verhindern.
l
Der Abstand zu wärme-abstrahlenden Bauteilen wie z. B. stark belastete Trans-
l
formatoren beträgt min. 15 cm.
