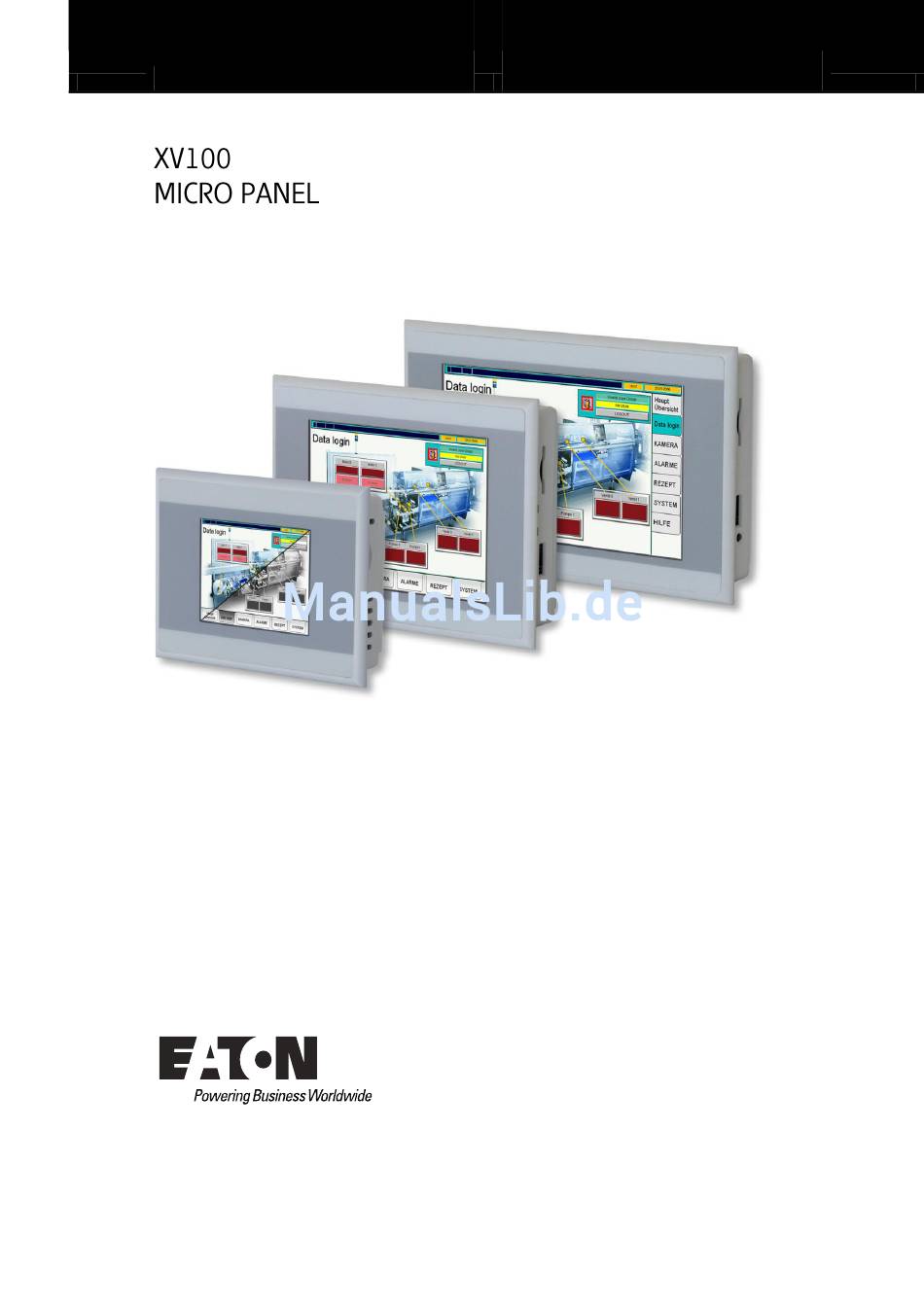

- Seite 1 10/2012 MN04802013Z-DE Schnellstartanleitung ersetzt M003086-01, 07/2009...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Dokuments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung der Firma Eaton Automation AG, St. Gallen reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
Download vom Projekt ...................... 42 Betrieb ab Internem Flash oder ab SD-Karte ..............44 Umschalten zwischen booten ab Internem Flash oder booten ab SD-Karte ....44 Versionswechsel des Betriebssystems ................45 Dateien-Update über SD-Karte (Autolaunch) ............... 46 MICRO PANEL XV100... - Seite 4 MICRO PANEL XV100...
-
Seite 5: Allgemein

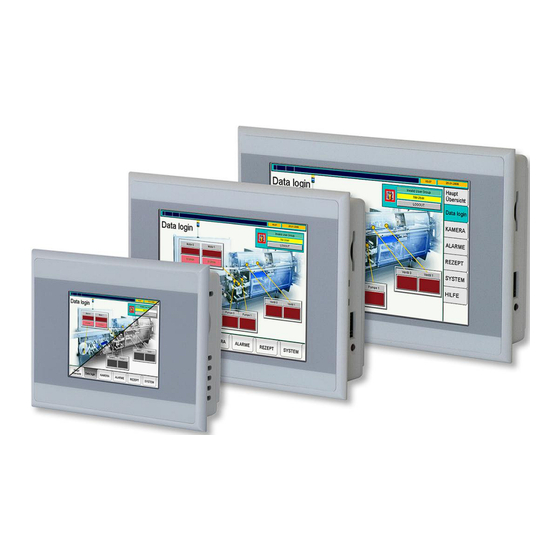

Allgemein Dieses Dokument soll den Einstieg in die Handhabung der XV100 Touch-Panels von Eaton Automation erleichtern. Um eine schnelle Inbetriebnahme der Geräte zu gewährleisten, ist es notwendig die nachfolgenden Hinweise und Erläuterungen sorgfältig zu beachten. Schrittweise wird die Geräteinbetriebnahme, der Kommunikationsaufbau mit dem Programmier-PC und die Projekterstellung mit GALILEO und XSoft-CoDeSys-2 erklärt. - Seite 6 MICRO PANEL XV100...
-
Seite 7: Inbetriebnahme Des Gerätes
SPS (XSoft-CoDeSys-2), können die Laufzeiten auf dem Gerät installiert werden. Ausschalten des Gerätes Machen Sie das Gerät spannungslos. Die Lebensdauer der Hintergrundbeleuchtung kann durch Reduktion der Helligkeit erhöht werden (siehe Dokument [2] «MN05010007Z Systembeschreibung Windows CE»). MICRO PANEL XV100... -
Seite 8: Ethernet
Wahl für die IP-Adresse des Gerätes: Network-Adresse: 192.168.0 Computer-Adresse: 72 (Nummer zwischen 1-254 ungleich allen bereits im lokalen Netwerk benutzen Computer-Adressen) IP-Adresse Gerät: IP-Adresse: 192.168.0.72 SubNetMask: 255.255.255.0 Die doppelte Vergabe von IP-Adressen kann zu schweren Netzwerkstörungen führen. MICRO PANEL XV100... -
Seite 9: Überprüfen Und Einstellen Der Ip-Adresse Auf Dem Gerät
Falls nach dem Booten ein Info-Fenster erscheint, schliessen Sie dieses. Sobald das Windows CE gebootet hat, drücken Sie auf den Start Button und wechseln in den Menüpunkt Programs Control Panel. Doppelklicken Sie das Icon „Network“. Doppelklicken Sie das Icon „ONBOARD1“. MICRO PANEL XV100... -
Seite 10: Verkabelung
Eingabeaufforderung die „DOS-Shell“ und setzen ein Ping auf die IP-Adresse des Knotens ab (ping 192.168.0.72). Sollte der Knoten nicht antworten, wenden Sie sich an ihren Netzwerkadministrator. Weitere Informationen, siehe Dokument [1] «Betriebsanleitung MICRO PANEL XV-1x2», Kapitel «Installation». Weitere Informationen, siehe Dokument [2] «MN05010007Z Systembeschreibung Windows CE». MICRO PANEL XV100... -
Seite 11: Das Erste Sps Programm
Panel XV100 aufzeigen soll. SPS Lizenzpunkte auf dem Gerät Die SPS Laufzeit benötigt zusätzliche Lizenzpunkte auf dem Gerät. Die XV100-Geräte mit der Typenbezeichnung XV-1x2-…-PLC, XV-1x2-…TVRC-… und XV-1x2-…TWRC-… werden mit 240 Lizenzpunkten ausgeliefert und sind vorgesehen für den Betrieb als Bedien-, Beobachtungs- und Steuergeräte (als HMI-PLC). - Seite 12 Setzen Sie den Setup auf dem PC fort und folgen Sie den Dialogen bis folgendes Fenster erscheint. Aktivieren Sie „Aufstartverhalten“. Bitte achten Sie, dass das Betriebssystem nicht angewählt ist. Für die Installation des Betriebssystem, siehe Kapitel 5.2. Klicken Sie die Schaltfläche „Weiter>“. MICRO PANEL XV100...
- Seite 13 Laufzeit und das SPS Projekt auf der SD-Karte gespeichert und von der SD-Karte gestartet werden soll (siehe auch Kapitel 5). Klicken Sie die Schaltfläche „Weiter>“ Geben Sie die IP-Adresse des Zielgerätes an. Setzen Sie das Setup fort. Nach abgeschlossener Installation, starten Sie das Gerät neu, um das SPS-Laufzeitsystem zu starten. MICRO PANEL XV100...
- Seite 14 Wählen Sie den gewünschten Wechseldatenträger (Root-Verzeichnis) durch Auswahl des Laufwerks (Laufwerkbuchstaben). Setzen Sie das Setup fort. Aktivieren Sie „Aufstartverhalten“. Bitte achten Sie, dass das Betriebssystem nicht angewählt ist. Für die Installation des Betriebssystems, siehe Kapitel 5.2. Klicken Sie die Schaltfläche „Weiter>“. MICRO PANEL XV100...
- Seite 15 Nach erfolgreicher SPS-Laufzeitinstallation, und Neustart des Gerätes, erscheint auf dem Gerät eine Statusanzeige der SPS-Laufzeit (nach Klicken auf in der Programmleiste). Sofern bereits eine Visualisierung auf dem Gerät installiert wurde und diese die Statusanzeige auf dem Display überdeckt, kann mithilfe des CTRL-Tasters am Gerät die Visualisierung beendet werden. MICRO PANEL XV100...
-
Seite 16: Programmieren Des Sps-Programms Mit Xsoft-Codesys-2
Bitte wählen Sie hier das Zielsystem: XV-1xx-V2.3.9 SP2 Im anschließenden Dialogfenster ist das gewählte Zielsystem mit „OK“ zu bestätigen. Im folgenden Dialogfenster kann nun ein Programmbaustein angelegt werden. Im gezeigten Beispiel wird ein neuer Baustein „PLC_PRG“ in der Programmiersprache „ST“ angelegt. MICRO PANEL XV100... - Seite 17 Variablendeklarations-Dialog. Wählen Sie den Typ „INT“ aus und bestätigen Sie mit OK. Im Deklarationsteil wird die Variable „hmiCounter“ angezeigt. Klicken Sie im Menü Projekt Alles Übersetzen, um das Projekt zu kompilieren. Lässt sich das Testprogramm fehlerfrei kompilieren, kann es nun geladen werden. MICRO PANEL XV100...
-
Seite 18: Installation Des Sps Laufzeitsystems, Gestartet Aus Xsoft-Codesys-2
Installation des SPS Laufzeitsystems, gestartet aus XSoft-CoDeSys-2 Die XV100-Geräte enthalten bei Auslieferung noch kein SPS-Laufzeitsystem. Das SPS- Laufzeitsystem kann über das Tool „TargetFirmwareWinCE“ auf das Gerät übertragen werden. Dieses Tool kann aus der Windows Oberfläche (siehe Kapitel 3.2) oder aber innerhalb der XSoft- CoDeSys-2 Entwicklungsoberfläche heraus gestartet werden. -
Seite 19: Download Des Programms Auf Das Gerät
Download des Programms auf das Gerät Klicken Sie im Menü Online Kommunikationsparameter und legen Sie einen neuen Kommunikationskanal an. Wählen Sie „TCP/IP (Level 2 Route“) aus und geben Sie der Kommunikation einen Namen: z.B. „MyPanel“. Bestätigen Sie den Dialog mit OK. MICRO PANEL XV100... - Seite 20 Sie sicher, dass XSoft-CoDeSys-2 auf dem Gerät eingeloggt ist (Online Einloggen) und klicken Sie dann Online Bootprojekt. Über weitere Themen zur SPS bedienen Sie sich bitte der hilfreichen Dokumentation zu XSoft- CoDeSys-2. MICRO PANEL XV100...
-
Seite 21: Symboldatei-Konfiguration
Falls Sie Ihr SPS-Projekt noch nicht gespeichert haben, speichern Sie es via Menü Datei Speichern unter… auf Ihrem PC ab. Erstellen Sie eine neue Variablenliste: Unter dem Projektbaum, klicken Sie den Reiter „Ressourcen“. Der Ressourcen-Projektbaum wird geöffnet. Im Ressourcen-Projektbaum, öffnen Sie das Verzeichnis „Ressourcen \ Globale Variablen“. MICRO PANEL XV100... - Seite 22 Im Dialog-Fenster, das erscheint, geben Sie den gewünschten Namen für die neue Variablenliste ein und bestätigen Sie mit OK. Stellen Sie die Symbolkonfigurationen für die Symboldateien ein: Stellen Sie sicher, dass im Menü Online die Funktion „Simulation“ nicht aktiviert ist (darf kein Häkchen haben) MICRO PANEL XV100...
- Seite 23 Definieren Sie aus welchen Objekten die Variablen in die Symboldatei exportiert werden sollen: Klicken Sie die Schaltfläche „Symbolfile konfigurieren…“. Standardmässig sind sämtliche Objekte selektiert. Beim erstmaligen Öffnen dieses Dialoges, deaktivieren Sie deshalb bei sämtlichen Objekten die Option „Variablen des Objekts ausgeben“. MICRO PANEL XV100...
- Seite 24 MICRO PANEL XV100...
- Seite 25 Ordnen Sie die für die Visualisierung notwendigen Variablen der dafür vorgesehenen globalen Variablenliste zu: Im Bausteine-Projektbaum, doppelklicken Sie den Baustein, in dem sich die Variablen befinden, die Sie einer Variablenliste zuordnen wollen. Setzen Sie den Cursor in die Variable, die sie neu zuordnen wollen. MICRO PANEL XV100...
- Seite 26 SPS-Variablen in Datenstrukturen „Struct“ oder Datenfelder „Array“ erhöht werden. Die Datenstrukturen und Datenfelder werden in einem Kommunikationspaket zwischen XSoft-CoDeSys-2-Laufzeitsystem GALILEO-Laufzeitsystem übertragen, einzelne Variablen hintereinander folgend in einzelnen Paketen. Über weitere Themen zur SPS bedienen Sie sich bitte der hilfreichen Dokumentation zu XSoft- CoDeSys-2. MICRO PANEL XV100...
- Seite 27 MICRO PANEL XV100...
-
Seite 28: Das Erste Galileo Projekt
GALILEO Software finden Sie auf unserer Homepage (www.eaton- automation.com), unter <DOWNLOADS SOFTWARE GALILEO>. Die XV100-Geräte werden ab der GALILEO Version V7.0.3 unterstützt. Für einen uneingeschränkten Betrieb von GALILEO benötigen Sie einen Lizenzcode. Bitte wenden Sie sich hierfür an Ihren Eaton Automation Vertreter. -
Seite 29: Gerät Auswählen
Gerätetyp geöffnet und zu einem späteren Zeitpunkt noch bearbeitet werden. Klicken Sie „Geräteauswahl“ und wählen Sie folgend Ihren Gerätetyp aus: Bestätigen Sie Ihre Wahl mit OK. Für Auswahlfeld „Ausrichtung“ wird Quer- format eingestellt, womit das Gerät im horizontalen Betrieb verwendet wird. MICRO PANEL XV100... -
Seite 30: Sps Auswählen
Steuerungen ausgewählt werden. So kann zu einer Steuerung über MPI (onBoard) und zusätzlich zu der integrierten SPS über „XSoft-CoDeSys-2“ kommuniziert werden. Zu berücksichtigen ist folgend die unterschiedliche Adressierung der Variablen. Auswahl der integrierten SPS: XSoft-CoDeSys-2 Nach Bestätigung mit OK ist das neue Projekt konfiguriert. MICRO PANEL XV100... -
Seite 31: Masken Erzeugen
Diese sind nach Wunsch unter dem Submenüpunkt „Maskeneigenschaften“ zu parametrieren. Folgend können auf dieser Maske die Objekte aus der Objekte Symbolleiste projektiert werden. Bitte benutzen Sie das Hilfe-Menü, um sich über die einzelnen Objekte deren Möglichkeiten zu informieren. Objekte Symbolleiste MICRO PANEL XV100... - Seite 32 GALILEO Hilfesystem mit ausführlichen Beispielen und Anleitungen zu jedem Objekt. Zum Beispiel finden Sie unter: <Inhalt / Demos / Schnellstart> ein animierte Anleitung für ein erstes GALILEO-Projekt. MICRO PANEL XV100...
-
Seite 33: Variablenstruktur Erzeugen
Bestätigen Sie den Dialog mit „Start“. Siehe auch Kapitel 3.6. Durch den Import ist die SPS-Variable „hmiCounter“ vom Typ WORT in die Variablenliste aufgenommen worden. Die grüne Markierung kennzeichnet die bereits stattgefundene Adressierung der Variable auf eine SPS. MICRO PANEL XV100... - Seite 34 Reiter Adresse kann durch Klicken auf das Feld „…“unter Adresse SPS-Adresse eingetragen wer-den. Diese ist jetzt abhängig ausgewählten SPS. Bei der Kommunikation zu der internen muss symbolische Namen der SPS- Variable eingegeben werden. (Dies gilt nur für globale SPS- Variablen.) MICRO PANEL XV100...
- Seite 35 Variablen für eine S7 Steuerung über MPI. Die Nomenklatur einer Variablen ist aus den Datenbausteinen der Steuerung gewählt. Die Adressierung ist hierbei auf DB12 Byte 144 gewählt. Nach erfolgter Adressierung ist die Variable in der Variablenliste grün (= adressiert) gekennzeichnet. MICRO PANEL XV100...
-
Seite 36: Ausgabeobjekt Projektieren
Maus und gedrückter Maustaste, das Objekt in gewünschter Grösse und Position auf die Startmaske. Durch Doppelklick auf das neu erzeugte Objektfeld erscheint der Eigenschaftsdialog. Wählen Sie unter Variable die gewünschte Variable aus. Und bestätigen Sie den Dialog mit OK. MICRO PANEL XV100... -
Seite 37: Projekt Kompilieren
Projekt kompilieren Via Menü Generieren Kompilieren oder über die Schaltfläche wird das Projekt kompiliert. Der Kompiliervorgang wird in einem Anzeigefester protokolliert. Eventuelle Fehler werden hier in rot angezeigt. Durch hoch scrollen kann die detaillierte Fehlermeldung eingesehen werden. MICRO PANEL XV100... -
Seite 38: Projekt Auf Dem Pc Simulieren
Projekt auf dem PC simulieren Via Menü Generieren Projekt Inspector starten oder über die Schaltfläche wird das Projekt auf dem PC als Simulation gestartet. Simulation Projektes (Projekt Inspector) MICRO PANEL XV100... -
Seite 39: Projekt Auf Das Gerät Übertragen
Der FTP Server kann auch automatisch beim Booten des Geräts gestartet werden. Zum Startverhalten der CE Panels siehe auch in GALILEO Hilfe „Micro Panels mit Windows CE“. Weitere Informationen siehe Dokument [2] «MN05010007Z Systembeschreibung Windows CE». Weitere Informationen, siehe Dokument [3] «M005010009Z Systembeschreibung Netzwerk in Kürze». MICRO PANEL XV100... -
Seite 40: Ftp Pfad In Galileo Einrichten
\InternalStorage bereits gefunden werden. Hierfür muss bereits eine aktive Verbindung und die IP- Adresse des Geräts vorhanden sein. Alternativ kann hierbei auf das Verzeichnis \StorageCard (SD- Karte) gewechselt werden (siehe Kapitel 5) Klicken Sie auf „OK“ um die neuen Parameter zu speichern. MICRO PANEL XV100... - Seite 41 Die Verbindung sollte nun mit Titel zur Auswahl stehen. Klicken Sie auf die gewünschte Verbindung und bestätigen Sie mit „Schliessen“. Der FTP Pfad steht nun in der Auswahl für den Lokaler/FTP Pfad MICRO PANEL XV100...
-
Seite 42: Download Vom Projekt
Gerät wird der Fortschritt angezeigt. Eventuell werden Sie über Dialoge zu Betriebssystem oder Visualisierungs-Runtime (GRS) Updates aufgefordert. Ist das Projekt komplett übertragen, wird folgender Dialog angezeigt. Wählen Sie jetzt „GRS starten“ (GRS = GALILEO Runtime System) um das Visualisierungsprojekt auf dm Gerät zu starten. MICRO PANEL XV100... - Seite 43 Darstellung der Startmaske aus dem Projekt MyFirst. Wenn das SPS Programm auf dem Gerät gestartet ist, muss sich der Wert fliessend erhöhen. Ist keine oder keine gültige Verbindung zur SPS vorhanden, wird durch zyklischen Anzeigen einer Fehlermeldung mit der nicht kommunizierbaren Variable angezeigt. MICRO PANEL XV100...
-
Seite 44: Betrieb Ab Internem Flash Oder Ab Sd-Karte
Betrieb ab Internem Flash oder ab SD-Karte XV100 Geräte, welche mit der Option SD-Karte ausgestattet sind, können optional zum Betrieb ab Internem Flash auch ab der SD-Karte betrieben werden. Bei Betrieb ab SD-Karte wird: das auf der SD-Karte gespeicherte OS als Betriebssystem geladen ... -
Seite 45: Versionswechsel Des Betriebssystems
Weitere Informationen, siehe Dokument [2] «MN05010007Z Systembeschreibung Windows CE», Kapitel «Aufstartverhalten». Versionswechsel des Betriebssystems Das Betriebssystem des XV100 ist bei Geräteauslieferung im Internen Flash gespeichert. Die Nutzung neuer Funktion kann ein Versionswechsel des Betriebssystems bedingen. Im Regelfall erfolgt dies mittels der Projektiersoftware GALILEO oder XSoft-CoDeSys-2. GALILEO (ab Version V7.2.0) prüft bei einem Projektdownload die Betriebssystemversion und bieten über einen Dialog den... -
Seite 46: Dateien-Update Über Sd-Karte (Autolaunch)
Dateien-Update über SD-Karte (Autolaunch) XV100-Geräte (ab OS Version V2.24.0) können mittels einer SD-Karte automatisch einen Dateien Update ausführen. Hierzu ist die SD-Karte entsprechend aufzusetzen. Durch einen Update von Dateien können zum Beispiel folgende Funktionen durchgeführt werden: Update der Windows CE Betriebssystemversion ...
