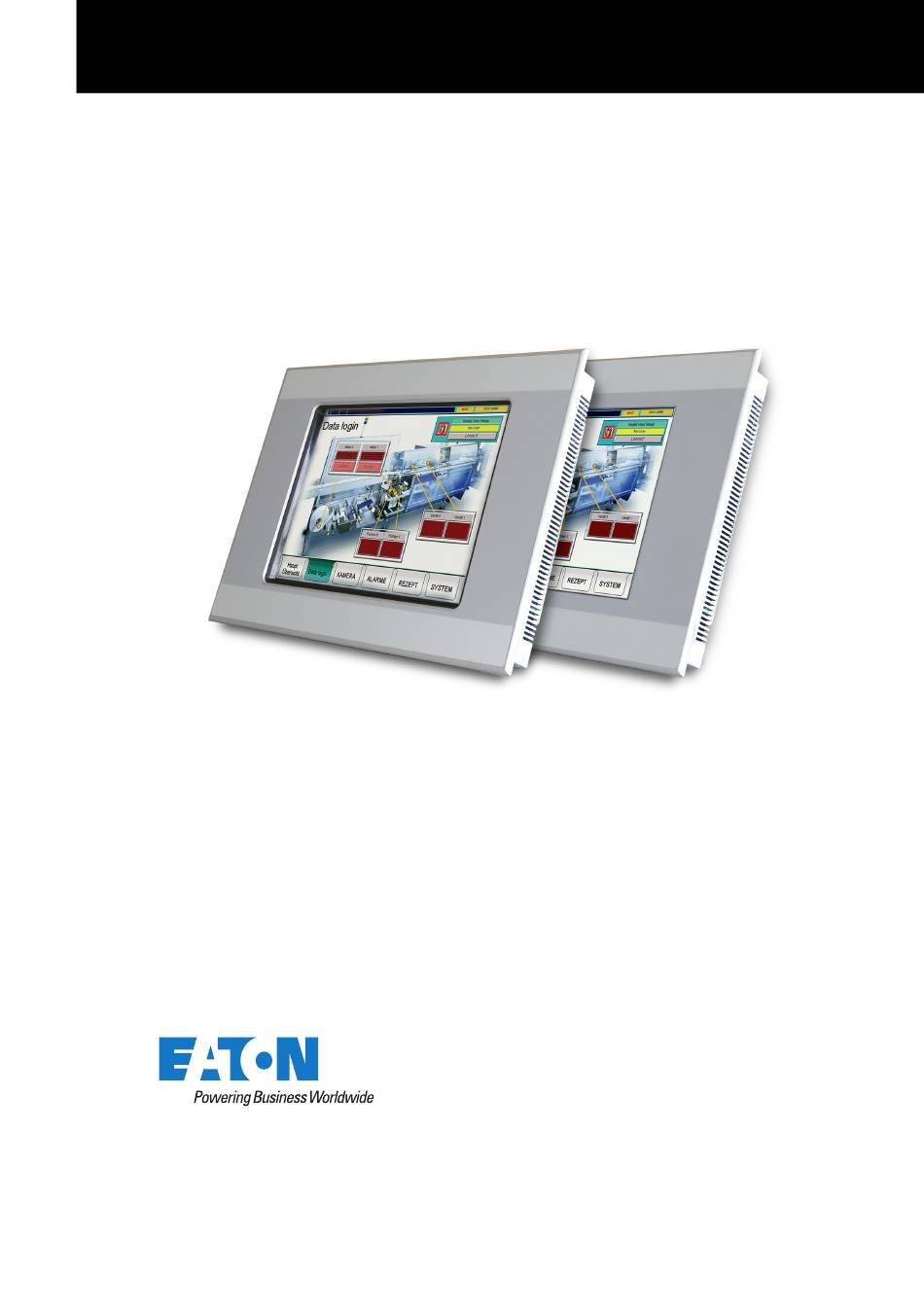

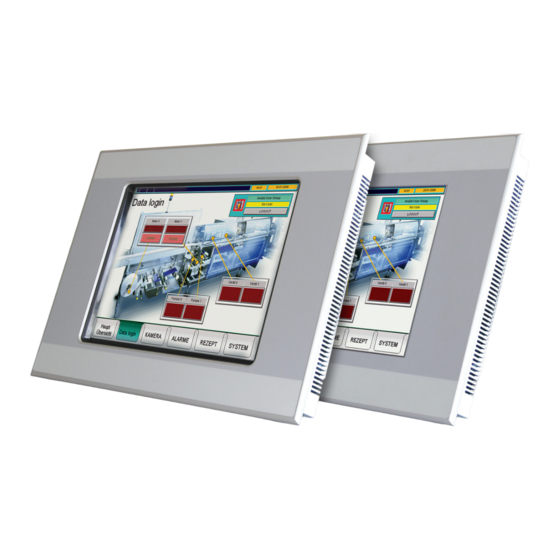

- Seite 1 12/2014 MN04802012Z-DE Betriebsanleitung ersetzt M001421 XVS400 10,4"/12,1"/15" MICRO PANEL...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Dokuments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung der Firma Eaton Automation AG, St. Gallen reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
Technische Bedingungen für Akzeptanz durch Underwriters Labaratories Inc. (UL) . 5.2.2 Kriterien für die Einbauposition ................... Schnittstellen....................... 5.3.1 Übersicht Schnittstellen....................5.3.2 Konfektionierung der Kabel mit D-Sub-Stecker ............5.3.3 Stromversorgung......................5.3.4 RS232 (System Port) ....................5.3.5 Ethernet........................5.3.6 USB-Device......................... 5.3.7 USB-Host ........................MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 4 10,4"-Geräte........................ 9.1.2 12,1"-Geräte........................ 9.1.3 15"-Geräte........................Display ........................Touchsensor ....................... 9.3.1 Geräte mit Resistiv-Touch................... 9.3.2 Geräte mit Infrarot-Touch.................... System ........................Schnittstellen....................... 9.5.1 Stromversorgung......................Geräteschutzarten....................... Zulassungen und Deklarationen ................. Angewandte Normen und Richtlinien................Umgebungsbedingungen .................... MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 5: Allgemeines
Zweck dieser Betriebsanleitung Diese Betriebsanleitung beinhaltet die Informationen, die für einen korrekten und sicheren Umgang mit den MICRO PANELs XVS400 10,4"/12,1"/15"; MS2 10,4"/12,1" notwendig sind. Die Betriebsanleitung gilt als Bestandteil der Geräte und muss immer in deren Nähe aufbewahrt werden. - Seite 6 1 Allgemeines 1.3 Ergänzende Dokumentation MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 7: Gerätebeschreibung
2 Gerätebeschreibung 2.1 Gerätebezeichnungen Gerätebeschreibung Gerätebezeichnungen XVS400 10,4"/12,1"/15" und MS2 10,4"/12,1" sind zwei Bezeichnungen für gleichwertige Produkte. Funktion MICRO PANELs XVS400 10,4"/12,1"/15"; MS2 10,4"/12,1" können als Bedien- und Beobachtungsge- räte oder als integrierte Bedien-/Steuergeräte eingesetzt werden. Bestimmungsgemässe Verwendung MICRO PANELs XVS400 10,4"/12,1"/15"; MS2 10,4"/12,1" werden hauptsächlich im Maschinen- und Anlagenbau eingesetzt. -
Seite 8: Geräteausführungen
2 Gerätebeschreibung 2.4 Geräteausführungen Geräteausführungen MICRO PANELs XVS400 10,4"/12,1"/15"; MS2 10,4"/12,1" sind in folgenden Ausführungen erhältlich: Ausführung mit XVS400-Typ MS2-Typ Resistiv-Touch 10,4" XVS-430-10MPI MS2-430-10MPI Infrarot-Touch 10,4" XVS-440-10MPI MS2-440-10MPI Resistiv-Touch 12,1" XVS-430-12MPI MS2-430-12MPI Infrarot-Touch 12,1" XVS-440-12MPI MS2-440-12MPI Infrarot-Touch 15" XVS-460-15MPI Tab. 1 Geräteausführungen Abb. -
Seite 9: Verpackungsinhalt
Bei Bedarf können Touchpens im Set und weiteres Zubehör bestellt werden. Wenden Sie sich an den Lieferanten. Das Zubehör, das mit den MICRO PANELs XVS400 10,4"/12,1"/15"; MS2 10,4"/12,1" geliefert wird, ist abhängig von der Geräteausführung. 2.5.1 10,4"- und 12,1“-Geräte Stück... -
Seite 10: Kennzeichnung
Anordnung von Schnittstellen und Bedienelementen Support Um einen schnellen und optimalen Support zu erhalten, geben Sie dem Kundendienst immer folgende Daten vom Typenschild an: Artikel-Nr. (Part-No oder Art.-No) Serie-Nr. (Serial-No) MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 11: Sicherheitsvorschriften
Lesen Sie vor dem Arbeiten mit dem Gerät dieses Kapitel. Es beinhaltet wichtige Infor- mationen betreffend Ihrer persönlichen Sicherheit. Dieses Kapitel muss von allen Per- sonen, die mit dem Gerät arbeiten, gelesen und verstanden worden sein. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 12: Darstellung Hinweistafeln
Weist auf eine Situation hin, die, wenn sie nicht vermieden wird, zu Sachschaden führen könnte. Weist auf nützliche Informationen hin. Das verwendete Gefahrensymbol und der Text informieren über die konkrete Gefahr und über Mass- nahmen zur Gefahrenabwehr. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 13: Obligatorisches, Personelles
Es ist sicherzustellen, dass das Gerät fachgerecht und unter Berücksichtigung aller relevanten Normen und sicherheitstechnischen Regeln angeschlossen, montiert, gewartet und entsorgt wird. 3.3.5 Verbote Verboten ist die Realisierung sicherheitsrelevanter Funktionen (im Sinne von Personen- und Maschi- nenschutz) über das Gerät. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 14: Voraussetzungen Für Einwandfreien Betrieb
Missachtung von Regeln der Arbeitssicherheit Ausfall oder Funktionsstörung des Geräts Unsachgemässe Behandlung und Handhabung Nichtbeachtung der Betriebsanleitung Umbauten, Änderungen und Reparaturen am Gerät Reparaturen, siehe Kapitel 7.3.1 Reparaturen, 52. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 15: Gerätespezifische Gefahren
Elektrostatische Entladungen können Bauteile schädigen oder zerstören. Berühren von elektrostatisch gefährdeten Bauteilen (z. B. Steckerpins) vermei- den. Entladen Sie Ihren Körper elektrostatisch, bevor sie das Gerät berühren (z. B. durch Berühren eines geerdeten metallischen Gegenstandes). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 16 Das Gerät im betauten Zustand nicht einschalten. Ist das Gerät betaut oder war es Temperaturschwankungen ausgesetzt, vor der Inbetriebnahme das Gerät der Raumtemperatur angleichen lassen (Gerät nicht direkter Wärmestrahlung von Heizgeräten aussetzen). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
- Seite 17 Keine spitzen oder scharfen Gegenstände (z. B. Messer) zum Reinigen verwen- den. Keine aggressiven oder scheuernden Reinigungs- und Lösungsmittel verwen- den. Verhindern, dass Flüssigkeiten in das Gerät gelangen (Kurzschlussgefahr). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
- Seite 18 3 Sicherheitsvorschriften 3.4 Gerätespezifische Gefahren MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 19: Bedienungs- Und Anzeigeelemente
Die Bedienung erfolgt durch Unterbrechung des Infrarot-Lichtgitters durch einen Finger oder einem geeigneten Gegenstand (min. ø 7 mm). Die Infrarot-Touch-Schutzscheibe muss nicht berührt werden. B Display Bedienungs- und Anzeigeelemente anzeigen. Tab. 4 Bedienungs- und Anzeigeelemente auf der Frontseite MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 20: Bedienungselemente Auf Der Serviceseite
C CF-Slot 0 Steckplatz für CF-Karte mit Betriebssystem und typischerweise mit SPS- und Visualisierungsprojekten. D Auswurf-Taster CF-Karte auswerfen. E Control-Taster Funktion ist abhängig von der verwendeten Software. Tab. 5 Bedienungselemente auf der Serviceseite MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 21: Anzeigeelemente Auf Der Serviceseite
Blinkt, wenn der Resistiv-Touch falsch kalibriert ist (Touchkalibrie- rung, Dokument «MN05010007Z-DE Systembeschreibung Windows CE»). E SUPPLY OK (grün) Leuchtet, wenn alle internen Systemspannungen vorhanden sind. Tab. 6 Anzeigeelemente auf der Serviceseite MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 22 4 Bedienungs- und Anzeigeelemente 4.3 Anzeigeelemente auf der Serviceseite MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 23: Installation
5 Installation 5.1 Sicherheitsvorschriften Installation Sicherheitsvorschriften Lesen Sie vor der Installation und Inbetriebnahme des Geräts das Kapitel 3 Sicherheits- vorschriften, 11. Es beinhaltet wichtige Informationen betreffend Ihrer persönlichen Sicherheit. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 24: Voraussetzungen An Den Einsatzort
toren Die zu erwartenden Temperaturen sind im zulässigen Bereich. Siehe Kapitel 9.9 Umgebungs- bedingungen, 64. Eigenschaften der Montageflächen: Materialstärke am Einbauausschnitt 2…5 mm Ebenheit 0,5 mm MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 25 5 Installation 5.2 Voraussetzungen an den Einsatzort (Diese Bedingung muss auch bei eingebautem Gerät eingehalten werden!) Rauhtiefe Rz 120 MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 26: Schnittstellen
Die verwendeten Kabel müssen entsprechend der Schnittstellenbeschreibung in diesem Dokument konfektioniert sein. Bei der Verdrahtung des Geräts müssen die Hinweise zur Verdrahtung der ent- sprechenden Schnittstelle befolgt werden. Allgemeingültige Richtlinien und Normen müssen erfüllt werden. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 27: Übersicht Schnittstellen
D USB-Device Kapitel 5.3.7, 35 E USB-Host 0 Kapitel 5.3.7, 35 F USB-Host 1 Kapitel 5.3.8, 36 G Profibus H DIAG Nur für Servicezwecke Tab. 7 Übersicht Schnittstellen MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 28: Konfektionierung Der Kabel Mit D-Sub-Stecker
Das zurückgestülpte Schirmgeflecht-Ende muss vom Schrumpfschlauch oder von der Gummi- tülle abgedeckt sein. Montieren Sie den D-Sub-Stecker an das Kabelende: Das blanke Schirmgeflecht muss mit der Bride an das Steckergehäuse geklemmt werden. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 29 E D-Sub-Stecker C Bride F Befestigungsschraube UNC Die in den technischen Daten des Geräts aufgeführten Werte bezüglich der EMV (Immu- nität und Emission) können nur bei Einhaltung der vorgeschriebenen Kabelausführung garantiert werden! MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 30: Stromversorgung
Verdrahtung des Steckverbinders konfektionieren Klemmenart Schraubklemme steckbar Querschnitt min. 0,75 mm / max. 2,5 mm (Litze oder Draht) min. AWG18 / max. AWG12 Abisolierlänge 7 mm Max. Anzugsdrehmoment 0,6…0,8 Nm / 5…7 Lb. In. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 31 5 Installation 5.3 Schnittstellen Tab. 9 Verdrahtung des Steckverbinders konfektionieren MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 32: Rs232 (System Port)
Die maximale Baudrate ist von der Leitungslänge abhängig: Leitungslänge Max. Baudrate 2,5 m 115200 Bit/s 57600 Bit/s 10 m 38400 Bit/s 15 m 19200 Bit/s 30 m 9600 Bit/s Tab. 11 Abhängigkeit Leitungslänge / Baudrate MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 33 5 Installation 5.3 Schnittstellen Bei der Konfektionierung darauf achten, dass der Kabelschirm elektrisch gut leitend mit dem Steckergehäuse verbunden ist ( Kapitel 5.3.2, 28). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 34: Ethernet
Ist die Ethernet-Schnittstelle starken Vibrationen ausgesetzt oder wird Zug auf die RJ45-Steckverbindung ausgeübt, kann die Kommunikation gestört und die Mecha- nik der Verbindung beschädigt werden. RJ45-Steckverbindung vor starker Vibration schützen. RJ45-Steckverbindung vor Zugkraft auf die Buchse schützen. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 35: Usb-Device
Nur USB-Standard-Kabel mit Abschirmung verwenden. Maximale Kabellänge: 5 m. 5.3.7 USB-Host Die USB-Host-Schnittstellen unterstützen USB 2.0. Abb. 16 USB-Host-Schnittstelle (USB-Host, Typ A) Kabel Nur USB-Standard-Kabel mit Abschirmung verwenden. Maximale Kabellänge: 5 m. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 36: Profibus
< 110 /km Schleifenwiderstand 0,34 mm Adernquerschnitt (22 AWG) Tab. 14 Spezifikation Kabel Die maximale Baudrate ist von der Leitungslänge abhängig: Leitungslänge Max. Baudrate 200 m 1500 kBit/s 400 m 500 kBit/s MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 37 Es dürfen nicht mehr als zwei Abschlüsse pro Bussegment vorhanden sein. Mindestens einer der beiden Abschlüsse muss durch den Busteilnehmer gespiesen werden. Der Betrieb ohne korrekten Abschluss des Profibus-Netzes kann zu Übertragungs- fehlern führen. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
- Seite 38 Hinweise zur Verdrahtung der entsprechenden Schnittstelle berücksichtigen. Siehe Kapitel 5.3 Schnittstellen, 26. Das Gerät hat keinen Ein/Aus-Schalter. Ist in der Stromversorgung kein Schalter einge- baut, startet (bootet) das Gerät sobald es an der Stromversorgung angeschlossen ist. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 39: Montage
+1/-1 Abb. 21 Einbauausschnitt für 15"-Geräte Legen Sie die mitgelieferte Dichtungsschnur in die Nut (A) auf der Frontplatten-Rückseite des Geräts ein und längen Sie die Dichtungsschnur so ab, dass die Stossstelle dicht schliesst. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 40 Befestigungspunkten mit der Oberfläche des Schaltschranks bündig ist. VORSICHT Mechanische Beschädigung des Geräts Werden die Gewindestifte zu fest angezogen, kann das Gerät beschädigt werden. Gewindestifte mit einem max. Drehmoment von 0,2 Nm anziehen. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
- Seite 41 Je eine Halteklammer an der mittleren Befestigungsposition Abb. 25 10,4"- und 12,1"-Geräte mit acht Halteklammern (erfüllt IP65) 15"-Geräte (standardmässiger Einbau): Oben und unten am Gerät: Je eine Halteklammer an der zweiten Befestigungsposition von links und von rechts MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
- Seite 42 Je eine Halteklammer an den äussersten und an den beiden innersten Befestigungspositi- onen Links und rechts am Gerät: Je eine Halteklammer an den beiden innersten Befestigungspositionen Abb. 27 15"-Geräte mit zwölf Halteklammern (erfüllt IP65) MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 43: Bedienung
Das Gerät im betauten Zustand nicht einschalten. Ist das Gerät betaut oder war es Temperaturschwankungen ausgesetzt, vor der Inbetriebnahme das Gerät der Raumtemperatur angleichen lassen (Gerät nicht direkter Wärmestrahlung von Heizgeräten aussetzen). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 44: Gerät Aufstarten
CF-Karte mit Betriebssystem in CF-Slot 0 (C) CF-Karte mit Daten in CF-Slot 1 (B) Keine Gewalt anwenden (CF-Karten sind gegen verkehrtes Einsetzen gesichert). Abb. 29 Serviceseite des Gerätes (CF-Slot-Abdeckung demontiert) Montieren Sie die CF-Slot-Abdeckung (A). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 45 ( Dokument «MN05010007Z-DE Systembeschreibung Windows CE»): Passen Sie die Systemeinstellungen des Geräts an. Installieren Sie die erforderlichen Applikationsprogramme. Die Lebensdauer der Hintergrundbeleuchtung kann durch Reduktion der Helligkeit er- höht werden ( Dokument «MN05010007Z-DE Systembeschreibung Windows CE»). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 46: Gerät Ausschalten
Häufiges Ein- und Ausschalten des Geräts, speziell bei tiefen Temperaturen, reduziert die Lebensdauer der Hintergrundbeleuchtung. Häufiges Ein- und Ausschalten des Geräts vermeiden. Stattdessen Helligkeit der Hintergrundbeleuchtung reduzieren (→ Dokument «MN05010007Z-DE Systembeschreibung Windows CE»). Machen Sie das Gerät spannungslos. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 47: Wartung Und Instandsetzung
7 Wartung und Instandsetzung 7.1 Sicherheitsvorschriften Wartung und Instandsetzung Sicherheitsvorschriften Lesen Sie vor dem Arbeiten mit dem Gerät das Kapitel 3 Sicherheitsvorschriften, 11. Es beinhaltet wichtige Informationen betreffend Ihrer persönlichen Sicherheit. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 48 Bei hartnäckiger Verschmutzung sprühen Sie zuerst ein wenig Spülmittel auf das feuchte Tuch. 7.2.2 Resistiv-Touch nachkalibrieren Der Resistiv-Touch wird kalibriert ausgeliefert. Reagiert er nicht mehr korrekt auf Berührung, muss er nachkalibriert werden. Touchkalibrierung, siehe Dokument «MN05010007Z-DE Systembeschreibung Windows CE». MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 49: Wartung
Bei hartnäckiger Verschmutzung sprühen Sie zuerst ein wenig Spülmittel auf das feuchte Tuch. 7.2.4 Infrarot-Touch nachkalibrieren Geräte mit Infrarot-Touch müssen nicht nachkalibriert werden. 7.2.5 Batterie Die eingebaute Batterie kann nicht ausgetauscht werden. Lebensdauer, siehe Kapitel 9.4 System, 61. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 50: Instandsetzung
Das Gerät darf ausschliesslich durch den Hersteller oder eine von ihm bevollmächtigte Reparaturstelle geöffnet werden. Für Reparaturen wenden Sie sich bitte an Ihren Lieferanten oder an den technischen Support von Eaton. Für den Transport sollte die Original-Verpackung verwendet werden. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 51: Störungssuche Und -Behebung
Hintergrundbeleuchtung ist defekt. Gerät zur Reparatur einsenden. Touch reagiert nicht oder nicht korrekt auf Betätigung. Resistiv-Touch ist nicht richtig kalibriert. Gerät starten (booten). Touch kalibrieren ( Dokument «MN05010007Z-DE System- beschreibung Windows CE»). MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 52 Die Gewindestifte für die Montage des Geräts Gewindestifte lösen (max. Drehmoment beachten, Kapitel 5.4.1, 40). sind zu fest angezogen. Gerät ist defekt. Gerät zur Reparatur einsenden. Tab. 16 Störungssuche und -behebung MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 53: Lagerung, Transport Und Entsorgung
Beim Transport des Geräts muss verhindert sein, dass das Gerät beschädigt wird (sachgerechte Verpackung verwenden). Auch während dem Transport des Geräts müssen die Umgebungsbedingungen erfüllt sein. Siehe Kapitel 9.9 Umgebungsbedingungen, 64. Kontrollieren Sie das Gerät nach Ankunft auf Transportschäden. MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 54: Entsorgung
Verwendete Materialien Verpackung Verpackung Material Aussenverpackung Karton Innenverpackung: 10,4"- und 12,1"-Geräte Karton mit PE-Folie Kunststoffbeutel: Polyäthylen (PE) 15"-Geräte Geschlossenzelliger Polyäthylen-Schaum, FCKW-frei Kunststoffbeutel: Polyäthylen (PE) Tab. 18 Verwendete Materialien Verpackung MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 55 260 mm Breite 345 mm Tiefe 67 mm Stärke Frontplatte 5 mm Einbautiefe 62 mm 329 238 mm (±1 mm) Einbauausschnitt Gewicht Ca. 3,7 kg Tab. 19 Masse und Gewichte der 10,4"-Geräte MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
- Seite 56 279 mm Breite 361 mm Tiefe 67 mm Stärke Frontplatte 5 mm Einbautiefe 62 mm 344 262 mm (±1 mm) Einbauausschnitt Gewicht Ca. 4,1 kg Tab. 20 Masse und Gewichte der 12,1"-Geräte MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
-
Seite 57: Technische Daten
332 mm Breite 427 mm Tiefe 73 mm Stärke Frontplatte 5 mm Einbautiefe 68 mm 410 mm 315 mm (±1 mm) Einbauausschnitt Gewicht Ca. 5,8 kg Tab. 21 Masse und Gewichte der 15"-Geräte MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 58: 10,4"-Geräte
10,4"- und 12,1"-Geräte 15"-Geräte 4 CCFL Per Software dimmbar 100 %, 80 %, 60 %, 40 % Helligkeit Lebensdauer Typisch 50 000 h Resistiv-Touch-Stützscheibe Touchsensor (vollflächig laminiert) Infrarot-Touch-Schutzscheibe Verbundsicherheitsglas entspiegelt Tab. 22 Display MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 59: Touchsensor
Externer Speicher CF-Slot 2 CompactFlash Card Typ I/II für Betriebssystem, Programme und Daten Nur Originalzubehör verwenden. Echtzeituhr (Batteriepufferung) Batterietyp CR2032 (190 mA/h), wartungsfrei (eingelötet) Pufferzeit in spannungslosem Zustand Typisch 10 Jahre Tab. 25 System MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 60: Schnittstellen
Max. 18 W (typisch 14 W) 2 max. 3 W USB-Teilnehmer an USB-Host Total Max. 24 W 15"-Geräte Grundgerät Max. 30 W (typisch 28 W) 2 max. 3 W USB-Teilnehmer an USB-Host Total Max. 36 W MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 61: Geräteschutzarten
UL 60950, File-Nr. E208621 Tab. 29 Zulassungen und Deklarationen 1) Zone 22, Kategorie 3D: - IP5x für Geräte der Gruppe IIIB (nicht leitfähiger Staub) - IP6x für Geräte der Gruppe IIIC (leitfähiger Staub) MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... -
Seite 62: Angewandte Normen Und Richtlinien
Vibration gemäss IEC/EN 60068-2-6 Auslenkung: 5…9 Hz: 3,5 mm 9…60 Hz: 0,15 mm Beschleunigung: 60…150 Hz: 2 g Schock gemäss IEC/EN 60068-2-27 15 g / 11 ms Falltest Gemäss IEC/EN 60068-2-31 MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com... - Seite 63 9 Technische Daten 9.9 Umgebungsbedingungen Tab. 31 Umgebungsbedingungen MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
- Seite 64 9 Technische Daten 9.9 Umgebungsbedingungen MICRO PANEL XVS400 10,4"/12,1"/15" 12/2014 MN04802012Z-DE www.eaton.com...
