7. Verbindung herstellen
7.2 Verbindung easyE4 über Ethernet-Switch mit dem easy-RTD
7.2 Verbindung easyE4 über Ethernet-Switch mit dem easy-RTD
74
Sofern die Ethernet-Verbindung aus dem Gebäude geführt wird, muss dies zwingend
über einen dafür vorgesehenen Netzwerkisolator (beispielsweise ein Switch) erfol-
gen.
Sollen mehr als ein easyE4-Basisgerät oder mehr als ein Netzwerkteilnehmer, zusam-
men mit dem easy-RTD verbunden werden, muss ein entsprechend dimensionierter
Ethernet-Switch dazwischen geschaltet werden.
Voraussetzungen
handelsüblicher Ethernet-Switch mit mindestens zwei Anschlüssen, nicht im Lie-
l
ferumfang enthalten
zwei handelsübliche RJ45 Ethernet Leitungen, nicht im Lieferumfang enthalten
l
bestehende, separate Spannungsversorgung für:
l
easyE4
l
easy-RTD
l
Ethernet-Switch
l

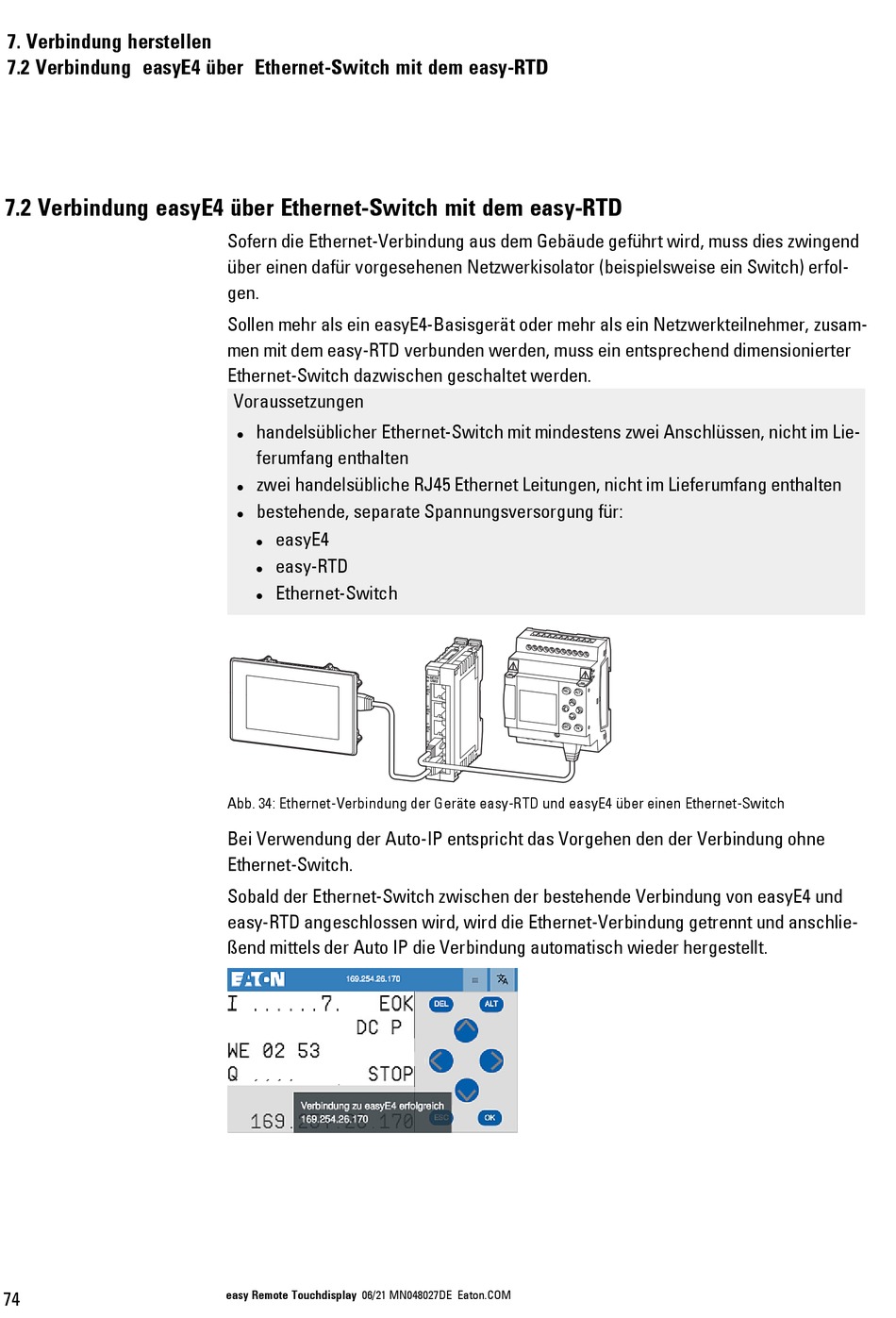

Abb. 34: Ethernet-Verbindung der Geräte easy-RTD und easyE4 über einen Ethernet-Switch
Bei Verwendung der Auto-IP entspricht das Vorgehen den der Verbindung ohne
Ethernet-Switch.
Sobald der Ethernet-Switch zwischen der bestehende Verbindung von easyE4 und
easy-RTD angeschlossen wird, wird die Ethernet-Verbindung getrennt und anschlie-
ßend mittels der Auto IP die Verbindung automatisch wieder hergestellt.
