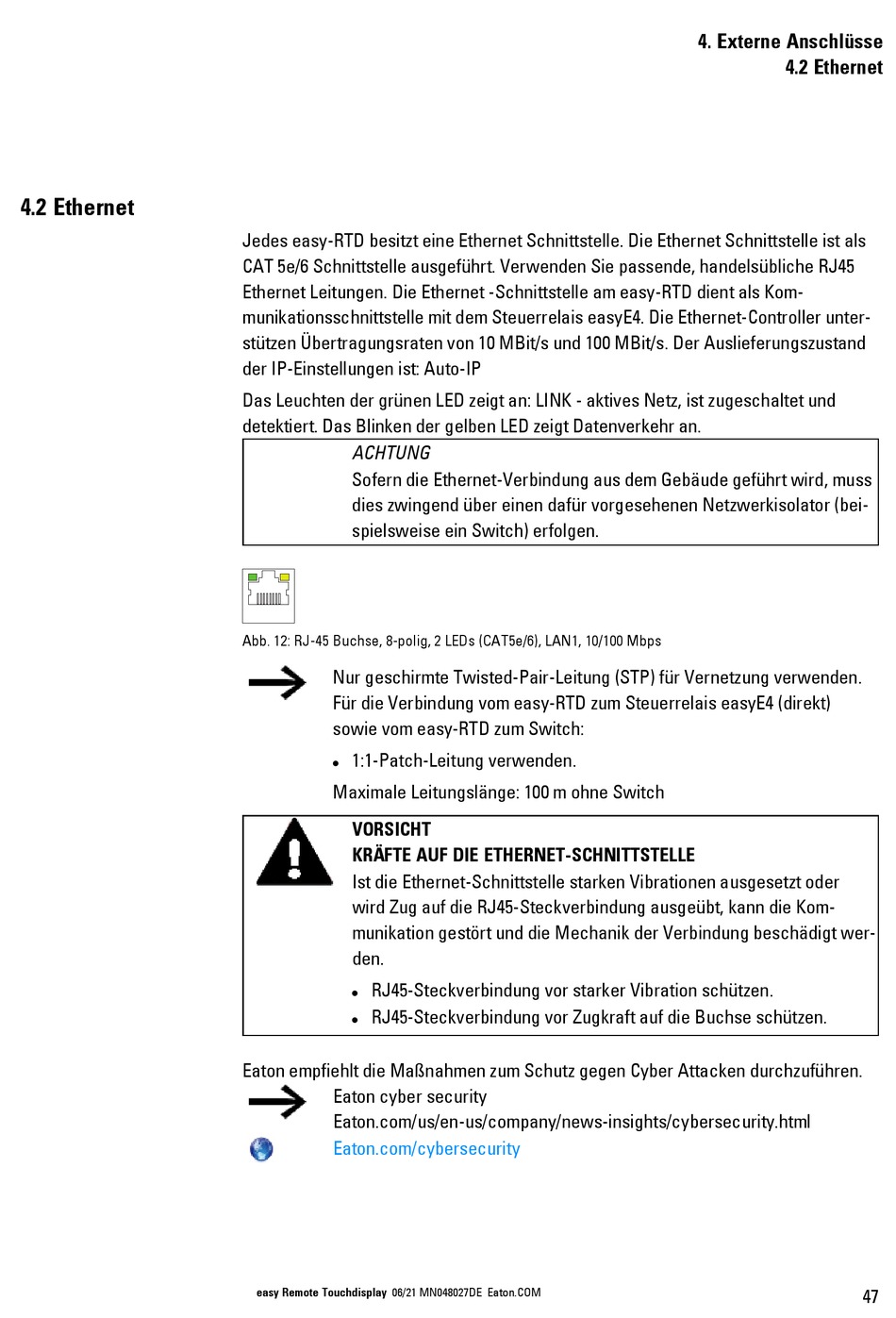

4.2 Ethernet

Jedes easy-RTD besitzt eine Ethernet Schnittstelle. Die Ethernet Schnittstelle ist als
CAT 5e/6 Schnittstelle ausgeführt. Verwenden Sie passende, handelsübliche RJ45
Ethernet Leitungen. Die Ethernet -Schnittstelle am easy-RTD dient als Kom-
munikationsschnittstelle mit dem Steuerrelais easyE4. Die Ethernet-Controller unter-
stützen Übertragungsraten von 10 MBit/s und 100 MBit/s. Der Auslieferungszustand
der IP-Einstellungen ist: Auto-IP
Das Leuchten der grünen LED zeigt an: LINK - aktives Netz, ist zugeschaltet und
detektiert. Das Blinken der gelben LED zeigt Datenverkehr an.
ACHTUNG
Sofern die Ethernet-Verbindung aus dem Gebäude geführt wird, muss
dies zwingend über einen dafür vorgesehenen Netzwerkisolator (bei-
spielsweise ein Switch) erfolgen.
Abb. 12: RJ-45 Buchse, 8-polig, 2 LEDs (CAT5e/6), LAN1, 10/100 Mbps
Nur geschirmte Twisted-Pair-Leitung (STP) für Vernetzung verwenden.
Für die Verbindung vom easy-RTD zum Steuerrelais easyE4 (direkt)
sowie vom easy-RTD zum Switch:
1:1-Patch-Leitung verwenden.
l
Maximale Leitungslänge: 100 m ohne Switch
VORSICHT
KRÄFTE AUF DIE ETHERNET-SCHNITTSTELLE
Ist die Ethernet-Schnittstelle starken Vibrationen ausgesetzt oder
wird Zug auf die RJ45-Steckverbindung ausgeübt, kann die Kom-
munikation gestört und die Mechanik der Verbindung beschädigt wer-
den.
RJ45-Steckverbindung vor starker Vibration schützen.
l
RJ45-Steckverbindung vor Zugkraft auf die Buchse schützen.
l
Eaton empfiehlt die Maßnahmen zum Schutz gegen Cyber Attacken durchzuführen.
Eaton cyber security
Eaton.com/us/en-us/company/news-insights/cybersecurity.html
Eaton.com/cybersecurity
easy Remote Touchdisplay 06/21 MN048027DE Eaton.COM
