Inhaltsverzeichnis

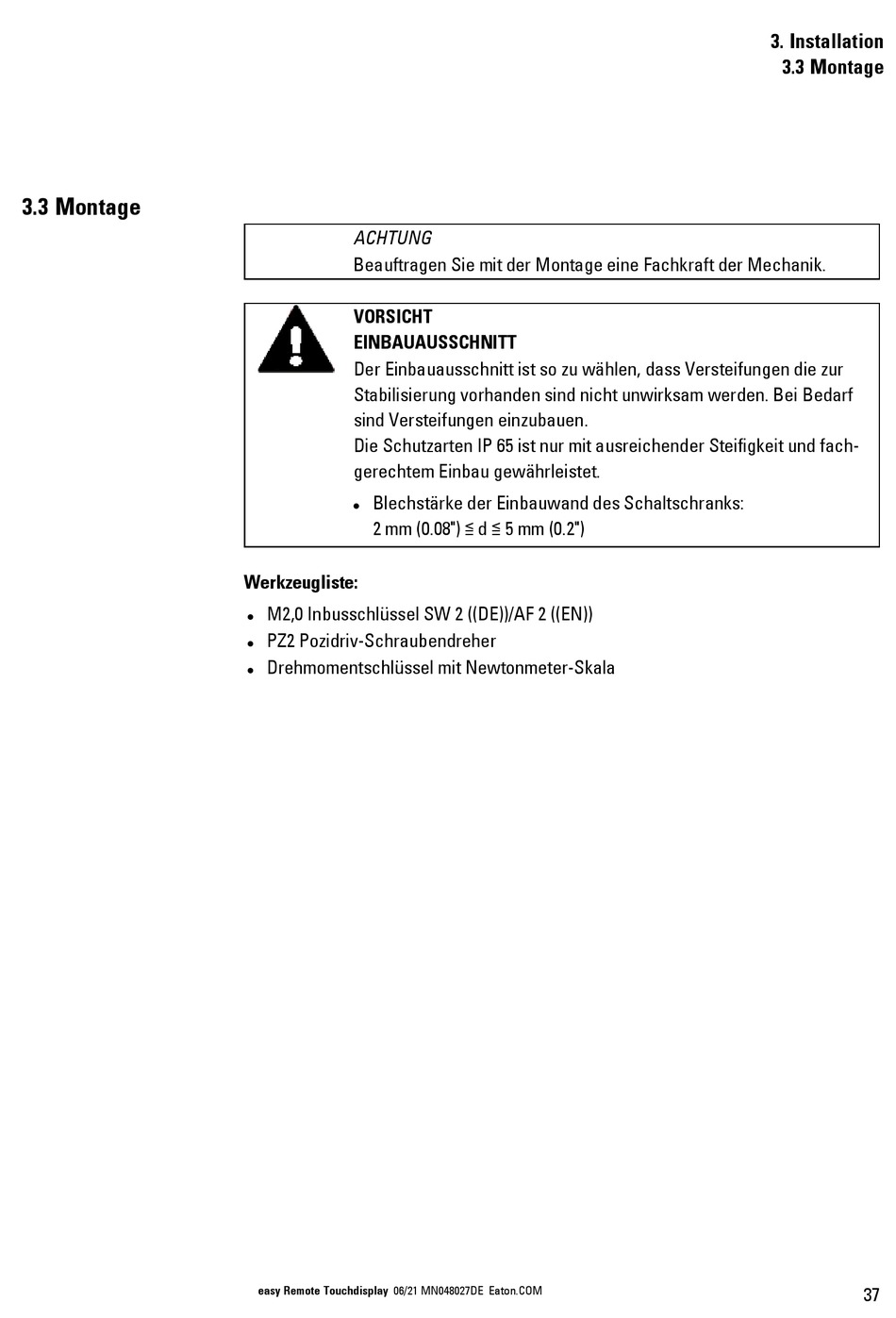

3.3 Montage
ACHTUNG
Beauftragen Sie mit der Montage eine Fachkraft der Mechanik.
VORSICHT
EINBAUAUSSCHNITT
Der Einbauausschnitt ist so zu wählen, dass Versteifungen die zur
Stabilisierung vorhanden sind nicht unwirksam werden. Bei Bedarf
sind Versteifungen einzubauen.
Die Schutzarten IP 65 ist nur mit ausreichender Steifigkeit und fach-
gerechtem Einbau gewährleistet.
Blechstärke der Einbauwand des Schaltschranks:
l
2 mm (0.08") ≦ d ≦ 5 mm (0.2")
Werkzeugliste:
M2,0 Inbusschlüssel SW 2 ((DE))/AF 2 ((EN))
l
PZ2 Pozidriv-Schraubendreher
l
Drehmomentschlüssel mit Newtonmeter-Skala
l
